3. Jale de la lengüeta de la placa de montaje
de la rebajadora (4) que se encuentra más
cerca del mango de la abrazadera, en
dirección a la abrazadera y hacia abajo,
para retirar la placa de montaje de la placa
de base (consulte la Fig. 4).
Cómo conectar la placa de
montaje de abrazadera rápida a la
rebajadora (Fig. 5–7)
La placa de montaje de la abrazadera incluida
en esta mesa para rebajadora está diseñada
para adaptarse a las rebajadoras del Cuadro 1
de la página 14. Dicha placa también cuenta
con oricios de acceso para permitirle utilizar la
función de ajuste de altura sobre la mesa (OTA,
por sus siglas en inglés) de determinados
modelos de rebajadora. Consulte la Fig. 7
para conocer los oricios de acceso para
OTA. Consulte el manual de la rebajadora
para obtener información adicional sobre esta
función.
ADVERTENCIA
Desconecte la
fresadora de la
fuente de energía antes de instalar la
fresadora en la mesa, efectuar ajustes,
cambiar accesorios, quitar la fresadora de
la mesa, realizar mantenimiento o
almacenar la herramienta. Dichas medidas
de seguridad reducen el riesgo de un
accionamiento accidental de la herramienta.
1. Elimine la subbase de plástico de la
rebajadora (consulte la Fig. 5).
•
Si desea montar la rebajadora con la subbase, es posible que deba comprar sujetadores
más largos. El uso de la subbase reduce el rango de profundidad de corte.
2. Si la rebajadora tiene su propia cubierta de extracción de polvo que se monta en la parte
superior de la base de la herramienta y desea usarla debajo de la mesa para rebajadora,
este es el momento adecuado para instalarla.
3. Con el Cuadro 1 de la página 14, determine los aditamentos y el tipo de patrón de oricio
de la rebajadora.
•
Los tornillos se colocan en oricios roscados en la base de la rebajadora.
•
Las rebajadoras de otros fabricantes están fuera del control de SKIL. Los cambios
realizados en esas rebajadoras pueden afectar la compatibilidad de los sujetadores
especicados o proporcionados con esta mesa.
Abrazadera
de sujeción
Resorte del cerrojo
DETAIL4
4

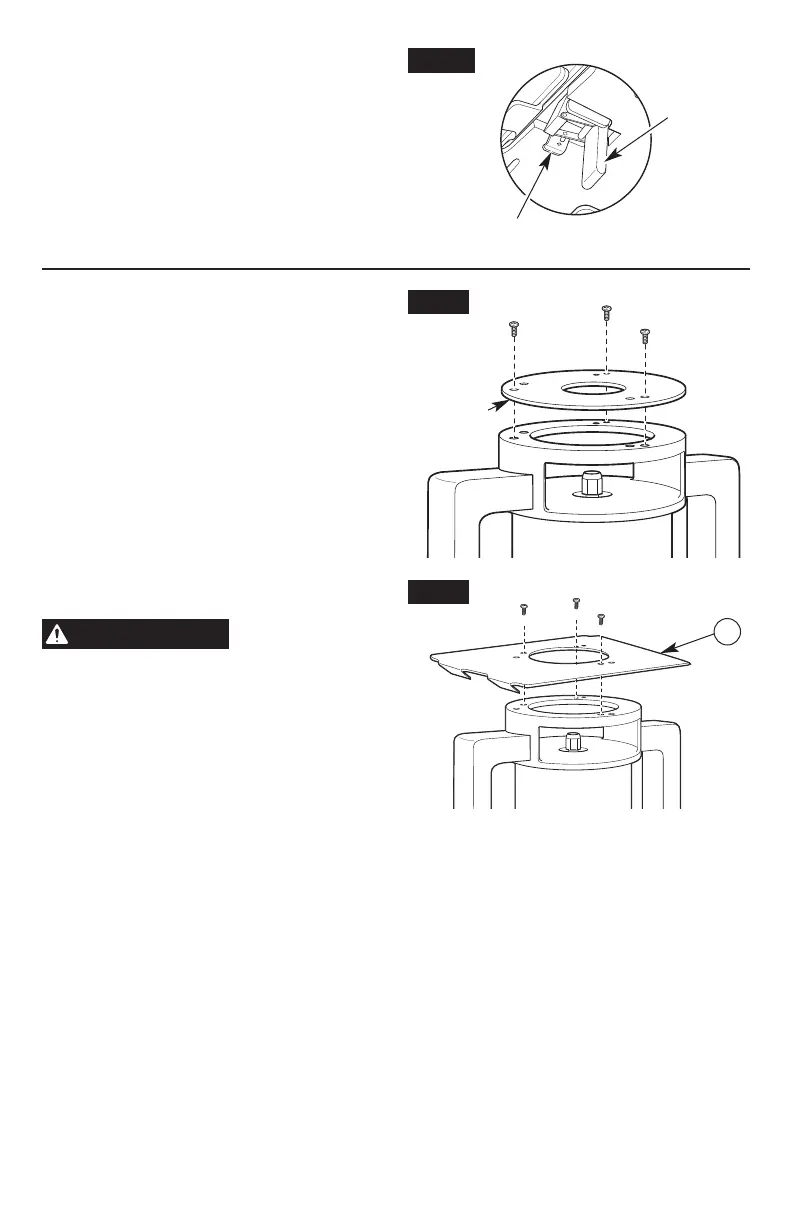

Fig. 6
Fig. 5
Retirar la
subbase
