54
Guide de rebord
L’ensemble de toupie comprend un guide de rebord. Celui-ci peut servir lors de divers types
de toupillage, comme le délignage décoratif, l’aplanissement et le taillage à bord droit, le
rainurage, l’engravure et le rainurage.
Pour assembler le guide de rebord, insérez deux tiges de guide de rebord dans les orices qui
se trouvent sur le guide de rebord, puis, à l’aide de deux vis (incluses), xez-les en place.
Pour xer le guide de rebord à la base xe ou plongeante, insérez simplement les tiges
du guide de rebord dans ses rainures de montage, soit par la gauche soit par la droite.
Positionnez le guide de rebord comme vous le désirez.
Pour la base xe, xez le guide de rebord en tournant ses leviers vers les deux poignées
(g. 13a); pour la base plongeante, xez-le en tournant ses deux leviers vers la droite (g. 13b).

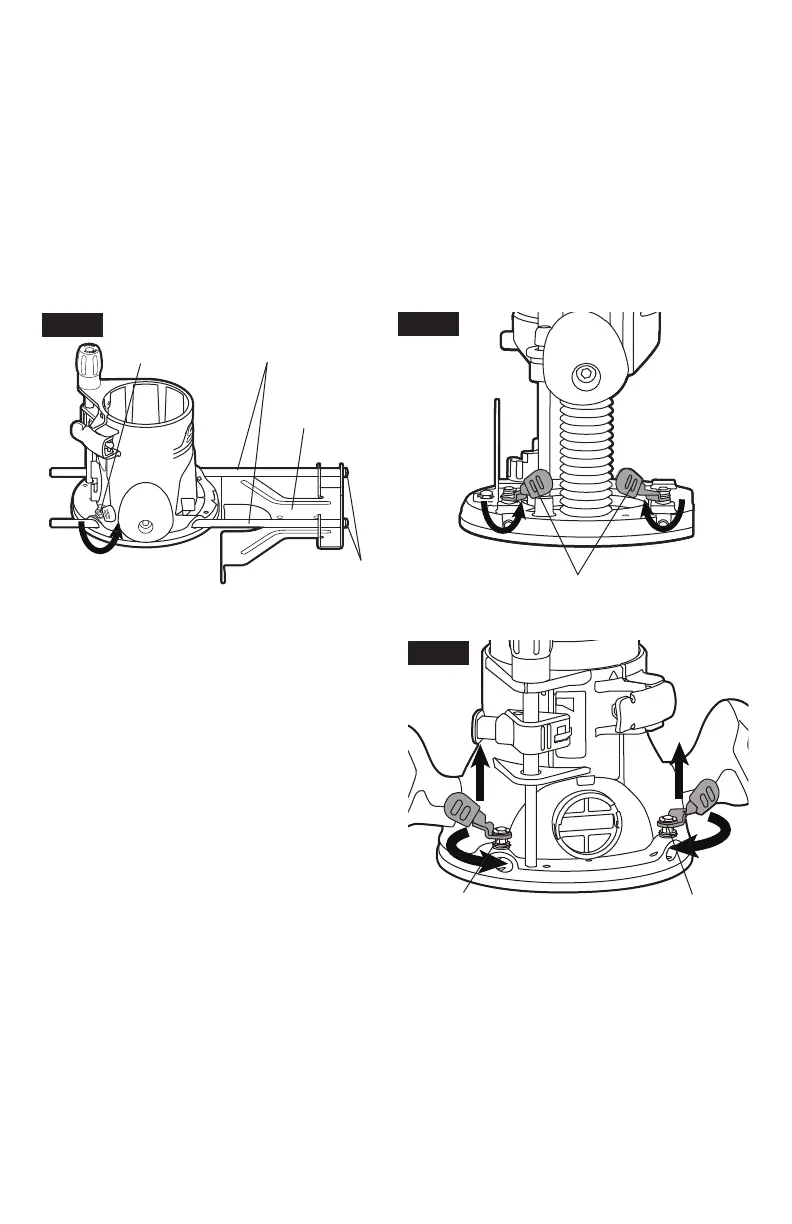

Fig. 13a
Levier de guide
de rebord
VERROUILLER
Tiges de guide
de rebord
Guide de
rebord
Vis
Fig. 13b
Leviers de guide de rebord
VERROUILLER
VERROUILLER
AVIS :
a. Si les vis situées à l’intérieur de la base xe
s’usent ou se desserrent, resserrez-les :
•
Redressez le levier du guide de rebord de
manière à exposer l’écrou hexagonal de
la vis intérieure. Tournez ensuite le guide
de rebord dans le sens des aiguilles d’une
montre (pour le levier du côté droit du guide)
ou dans le sens contraire des aiguilles d’une
montre (pour le levier du côté gauche du
guide), puis rabaissez le levier (g. 14).
•
Tournez le levier dans le sens contraire des
aiguilles d’une montre (pour le levier du côté
droit du guide) ou dans le sens des aiguilles
d’une montre (pour le levier du côté gauche
du guide) afin de fixer la tige du guide de
rebord.
Fig. 14
Écrou hexagonal
de la vis intérieure
Hex Nut of
inner Screw
