5. Deslice el motor en la base tanto como sea posible.
6. Cierre la abrazadera del motor con rmeza.
Para retirar la carcasa del motor de la base ja (Fig. 4)
1. Apague el motor y desenchufe la rebajadora de la fuente de alimentación.
2. Coloque la rebajadora (base ja y carcasa del motor) sobre una supercie plana.
3. Con la parte posterior de la rebajadora apuntando hacia usted, abra la abrazadera del
motor (A).
4. Empuje la perilla de ajuste grueso (B) para liberar la ranura del motor (C) del pasador (D)
en la base ja, mientras levanta el motor de la rebajadora para liberarlo de la base ja.
5. Coloque la carcasa del motor en posición invertida sobre la tapa superior de la carcasa del
motor, con el mandril apuntando hacia arriba, y retire la broca para corte.
Para retirar la carcasa del motor de la base de penetración (Fig. 5)
1. Apague el motor y desenchufe la rebajadora de la fuente de alimentación.
2. Coloque la rebajadora (base de penetración y carcasa del motor) sobre una supercie
plana.
3. Con la parte posterior de la base de penetración apuntando hacia usted, abra la abrazadera
del motor (A) y asegúrese de que la acción de penetración esté en la posición “UP” (arriba)
con la palanca de bloqueo de profundidad de penetración (B) trabada.
4. Levante el motor y retírelo de la base, deslizando la “ranura” de la carcasa del motor (C)
para liberarla del pasador en la base de penetración.
5. Coloque la carcasa del motor en posición invertida sobre la tapa superior de la carcasa del
motor, con el mandril apuntando hacia arriba, y retire la broca.
ADVERTENCIA
Siempre retire la broca para corte del mandril o de la tuerca cuando
la rebajadora no esté en uso. Dejar las brocas instaladas podría
provocar accidentes, lo que puede causar lesiones personales graves.
Ajuste de la profundidad del corte
ADVERTENCIA
La rebajadora nunca debe estar encendida o conectada a la fuente
de alimentación cuando esté ensamblando piezas, haciendo
ajustes, instalando o retirando el mandril, la tuerca o las brocas para corte, cuando esté
limpiando el producto o cuando no esté en uso. Desconectar la rebajadora evitará que
arranque accidentalmente, lo que podría causar lesiones personales graves.

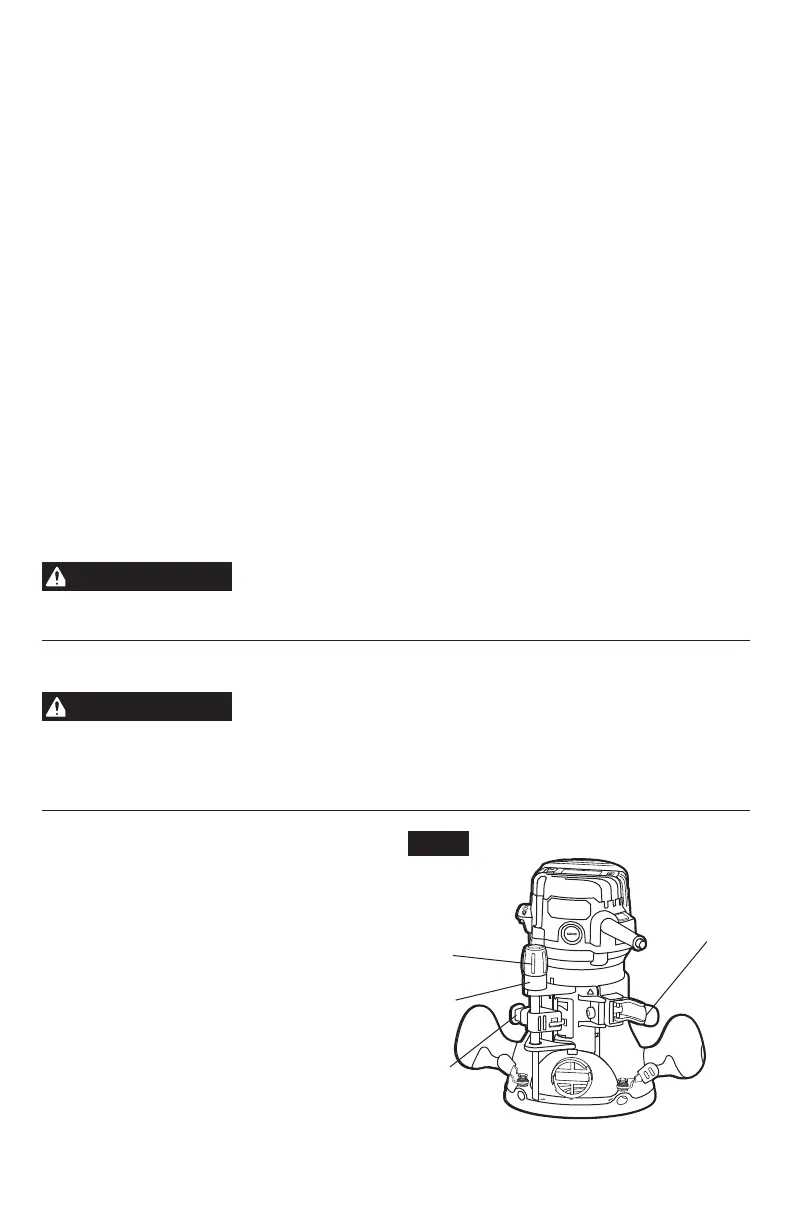

Ajuste de profundidad con base
ja (Fig. 6)
Aviso:
todos los ajustes de profundidad en la
base ja deben realizarse con la abrazadera
del motor abierta.
Aviso:
para todas las rebajadoras de base ja,
la profundidad de la broca para corte es igual
a la parte del cortador que queda expuesta
debajo de la supercie de la subbase.
La base ja está diseñada con un sistema
preciso de ajuste de micrómetros. Cuando
la broca se baja hasta la posición deseada
aproximada (ajuste grueso), el sistema luego
puede microajustarse a la profundidad precisa
requerida.
Fig. 6
D
B
A
C
