Installation du boîtier du moteur de la toupie (g. 4)
AVERTISSEMENT
N’utilisez jamais
le moteur de la
toupie sans l’avoir installé dans une base xe
ou plongeante approuvée. Le non-respect de
cette consigne peut occasionner des blessures
graves et endommager le moteur.
ATTENTION :
Avant d’installer le boîtier du
moteur dans la base xe, installez au préalable
la douille/l’écrou et l’outil de coupe que vous
prévoyez d’utiliser dans le boîtier du moteur.
Voir la section « Installation et retrait de l’outil
de coupe ».
AVERTISSEMENT
Prenez soin de
toujours arrêter
le moteur et débrancher la toupie avant
d’effectuer des réglages ou d’installer des
accessoires. Si vous n’éteignez pas ou si vous ne débranchez pas la toupie, vous risquez de
la mettre en marche accidentellement et de subir de graves blessures.
1. Éteignez le moteur et débranchez la toupie.
2. Placez la base xe sur une surface plane.
3. Orientez l’arrière de la base xe vers vous, puis ouvrez la pince du moteur (A).
4. Appuyez sur le bouton de réglage rapide (B) tout en alignant la fente du moteur (C) sur la
tige (D) de la base xe.
5. Lorsque la fente du moteur est alignée et engagée sur la tige de la base, abaissez le
moteur dans la base xe.
6. Le moteur de la toupie glisse maintenant vers le haut ou le bas lorsque vous appuyez sur le
bouton de réglage rapide, ce qui vous permet d’effectuer des réglages approximatifs.
7. Une fois tous les réglages terminés, refermez bien la pince du moteur.
Retrait du moteur de la base (g. 4)
AVERTISSEMENT
Retirez toujours la mèche de l’écrou à mandrin lorsque vous
n’utilisez pas la toupie. Si vous ne retirez pas les mèches, des
accidents pourraient survenir et entraîner de graves blessures.
1. Éteignez le moteur et débranchez la toupie.
2. Placez la toupie (base xe et boîtier du moteur) sur une surface plane.
3. L’arrière de la toupie étant tourné vers vous, ouvrez la xation du moteur (A).
4. Enfoncez le bouton de réglage grossier (B) pour dégager l’encoche du moteur (C) de la
goupille (D) de la base xe, tout en soulevant le moteur de la toupie pour le dégager de la
base xe.
5. Placez le boîtier du moteur à l’envers sur le capuchon supérieur du boîtier du moteur avec
la douille dirigée vers le haut et retirez l’outil de coupe.
AVERTISSEMENT
Retirez toujours la mèche de l’écrou à mandrin lorsque vous
n’utilisez pas la toupie. Si vous ne retirez pas les mèches, des
accidents pourraient survenir et entraîner de graves blessures.

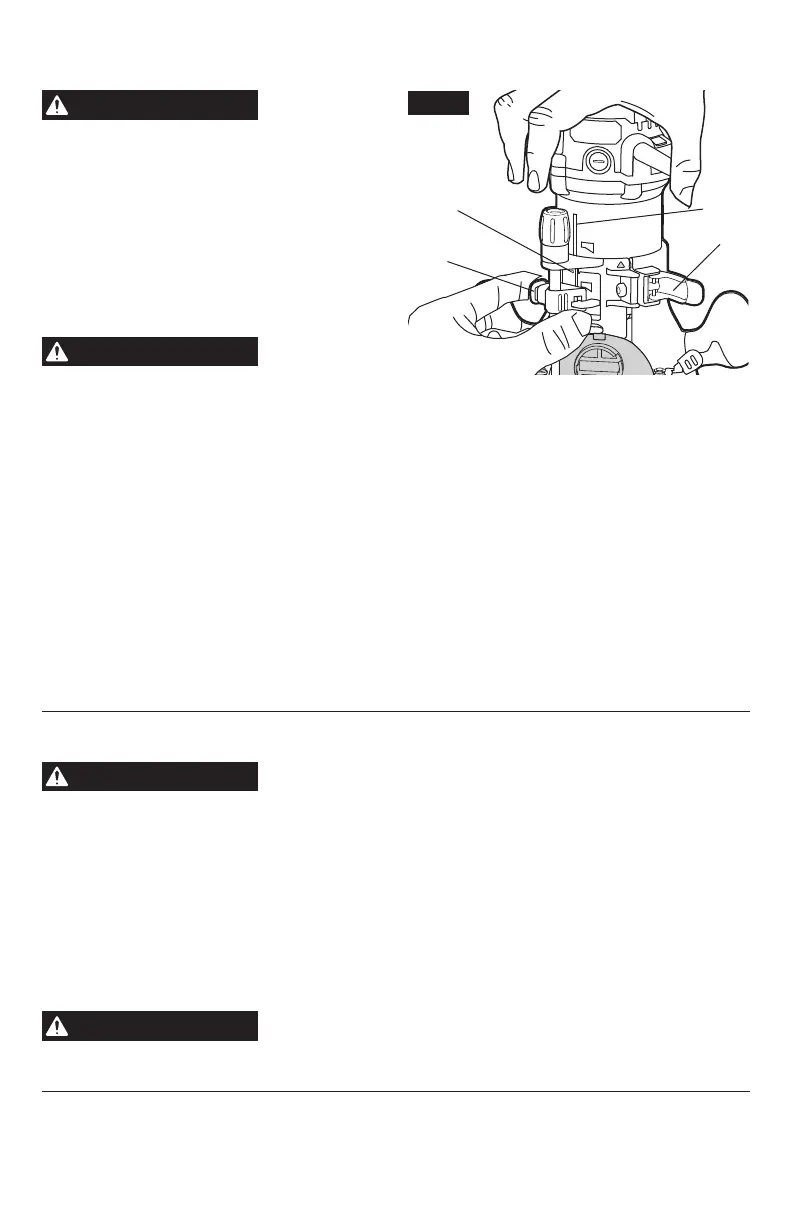

Fig. 4
D
B
C
A
