72
Remoción del manguito del mandril de 1/4”
1. Desconecte el enchufe del suministro de electricidad.
2. Con el botón de bloqueo del husillo presionado para enganchar el vástago, coloque la llave
inglesa en el mandril de 1/2” y gírela en dirección contraria a las manecillas del reloj hasta
aojar el mandril levemente para retirar el manguito de 1/4”.
Instalación y remoción de la broca para corte
Instalación de la broca para corte
1. Apague el motor y desenchufe la rebajadora
de la fuente de alimentación.
2. Retire la carcasa del motor de la base ja o
de la base de penetración.
AVISO
: consulte las instrucciones para instalar
y retirar la carcasa del motor de la base ja o
de la base de penetración en este manual.
3. Coloque el motor en posición invertida sobre
la tapa superior de la carcasa del motor,
con el mandril o la tuerca apuntando hacia
arriba.

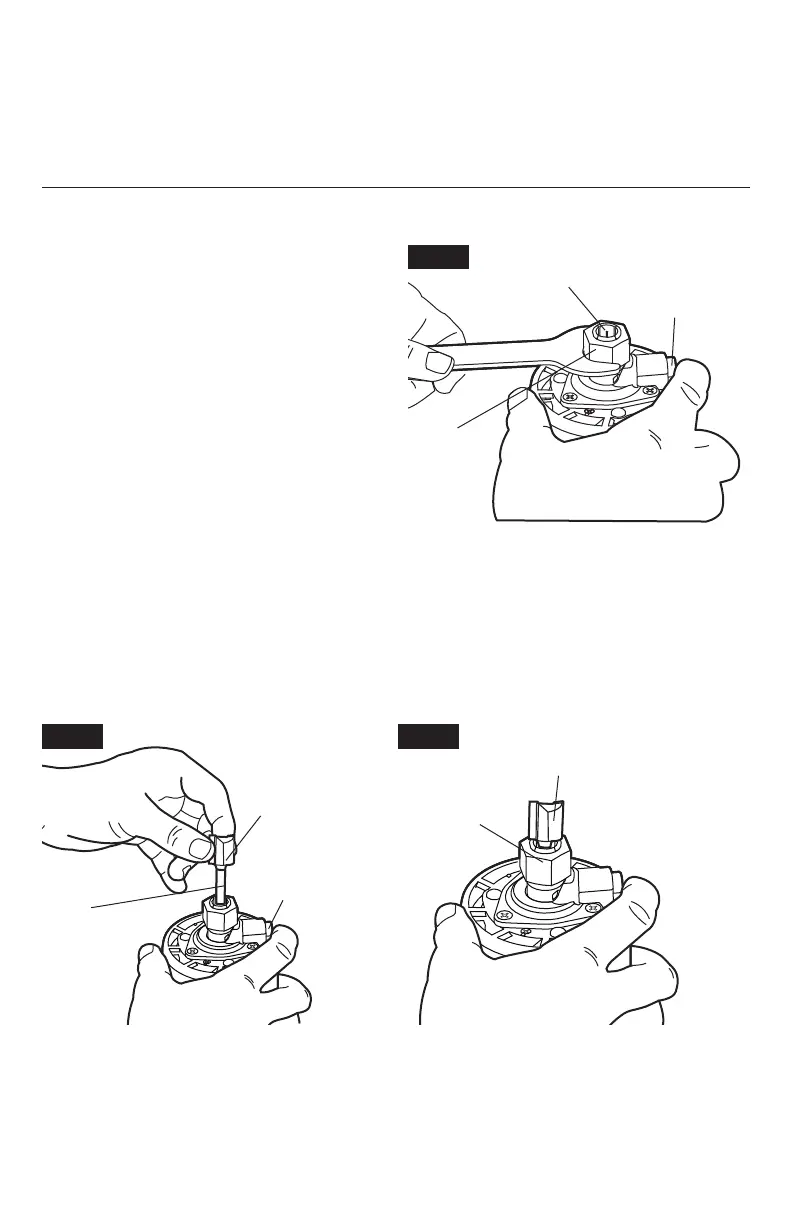

4. Presione el botón de bloqueo del husillo
para enganchar y bloquear el vástago del
husillo y el mandril o la tuerca (Fig. 3).
5. Coloque la llave inglesa en el mandril o en la tuerca y gírela en dirección contraria a las
manecillas del reloj para soltar el mandril o la tuerca levemente para que pueda aceptar el
vástago de la broca para corte.
6. Inserte el vástago de la broca para corte en el ensamble del mandril o de la tuerca tanto
como sea posible, luego retire el vástago hasta que los cortadores queden a una distancia
de aproximadamente 3,17 mm a 6,35 mm de la parte frontal del mandril o de la tuerca
(Fig. 3a, 3b).
Fig. 3a
Vástago de
la broca
Cortadores
Botón del
bloqueo de
husillo
Fig. 3b
Mandril o tuerca
Cortadores
AVISO
: para asegurar un agarre adecuado del vástago de la broca para corte y minimizar el
desgaste, el vástago de la broca para corte debe insertarse en el mandril o la tuerca al menos
1,58 cm.
Fig. 3
Tuerca
Mandril
Botón del blo-
queo de husillo
