Technical User Guide 3
DOL 53X/DOL 63X Upgrade Kit from DOL 234F
2.2 Elektrisk tilslutning
Installationen, service og fejlfinding af elektrisk udstyr skal foretages af sagkyndigt personale i
henhold til gældende national og international standard EN 60204-1 og i Europa øvrige
gældende EU-standarder.
Forsyningsadskiller skal monteres for hver motor og strømforsyning, så arbejde på det elektriske
udstyr kan foregå spændingsløst. Forsyningsadskiller leveres ikke af SKOV A/S.

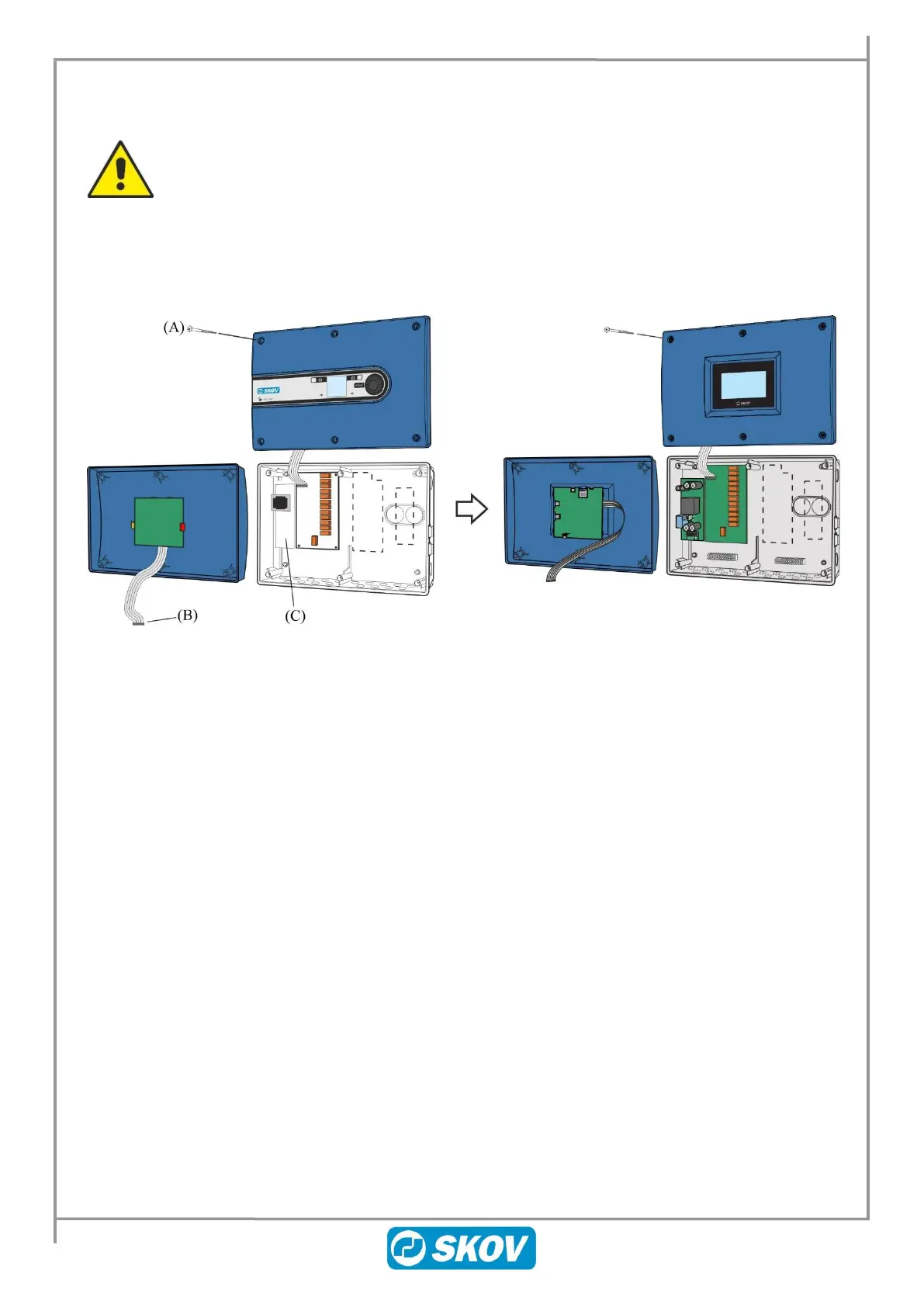

2.3 Udskift panel med CPU-modul
Før
Efter
1) Afbryd strømmen til computeren.
2) Afmonter lågskruerne (A) hvorefter panelet med CPU-modul kan løsnes.
3) Afmonter fladkablet (B).
4) Mærk ledninger til strømforsyning (C) op og afmonter dem.
5) Afmonter stik til strømforsyning (C).
6) Afmonter skruer til strømforsyning (C) og fjern dem.
7) Monter den nye strømforsyning, og tilslut stik.
8) Tilslut fladkabel fra CPU-modul (B).
9) Indlæs system software, se Teknisk brugervejledning Indlæsning af system software.
10) Monter lågskruer (A).
Hvis der ikke ændres i opsætning/installation, skal jumpere på main modul ikke flyttes. Hvis ændringer
foretages, skal installation laves som angivet i menuen Vis tilslutninger.
2.4 Foretag opsætning og tilslutning af DOL 53X / DOL 63X
1) Tilslut strømmen til computeren.
2) Lav en opsætningen i DOL 53X / DOL 63X ud fra den noterede opsætning fra DOL 234F.
