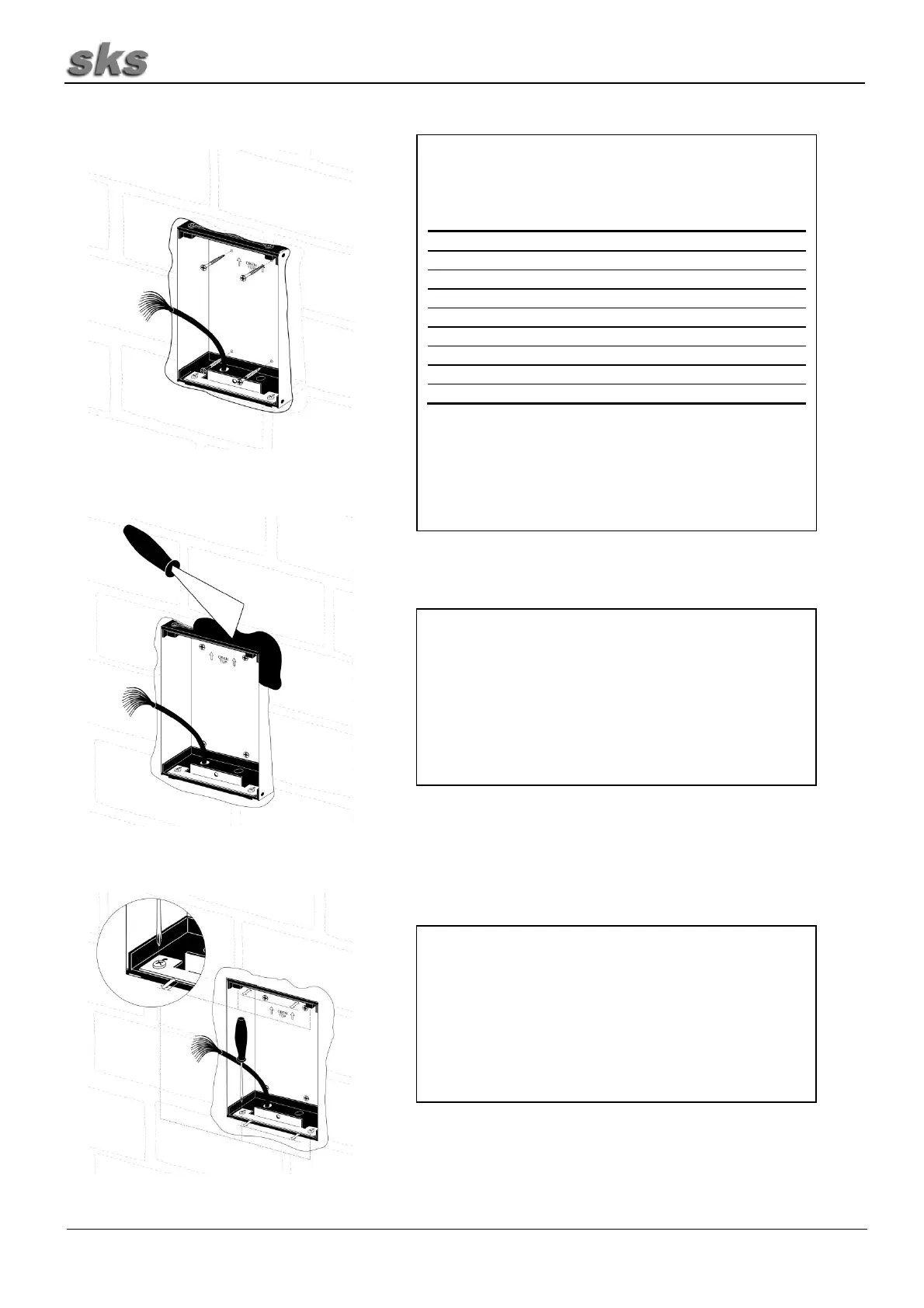

Montageanleitung (Fortsetzung)
Prüfen Sie vor dem Einputzen, dass der
Unterputzkasten plan zur Wand verläuft. Putzen Sie
den Unterputzkasten wie im linken Bild gezeigt
vollständig ein.
Der Unterputzkasten ist in einem passgenauen
Mauerausschnitt zu montieren. In der unteren Tabelle
sind die Abmessungen des Unterputzkastens nach
Anzahl der Klingeltasten aufgelistet.
Ziehen Sie das Kabel in die durchstoßene Öffnung
ein. Achten Sie darauf, dass genügend Kabel zum
Anschluss der Türstation vorhanden ist.
Zum Einputzen wird der Kasten mit vier Schrauben im
Mauerwerk verschraubt.
Ist der Unterputzkasten zu tief eingeputzt, können die
Halteleisten mit Hilfe der zwei Schrauben parallel
verschoben werden. Dadurch ist ein Tiefenausgleich
von maximal 9mm möglich. Lösen Sie die Schrauben
und ziehen Sie die Halteleiste soweit raus, bis diese
plan zur Wand verlaufen. Andernfalls lässt sich die
Frontplatte nicht einsetzen.
