SKS 2-Draht-Video-Bus

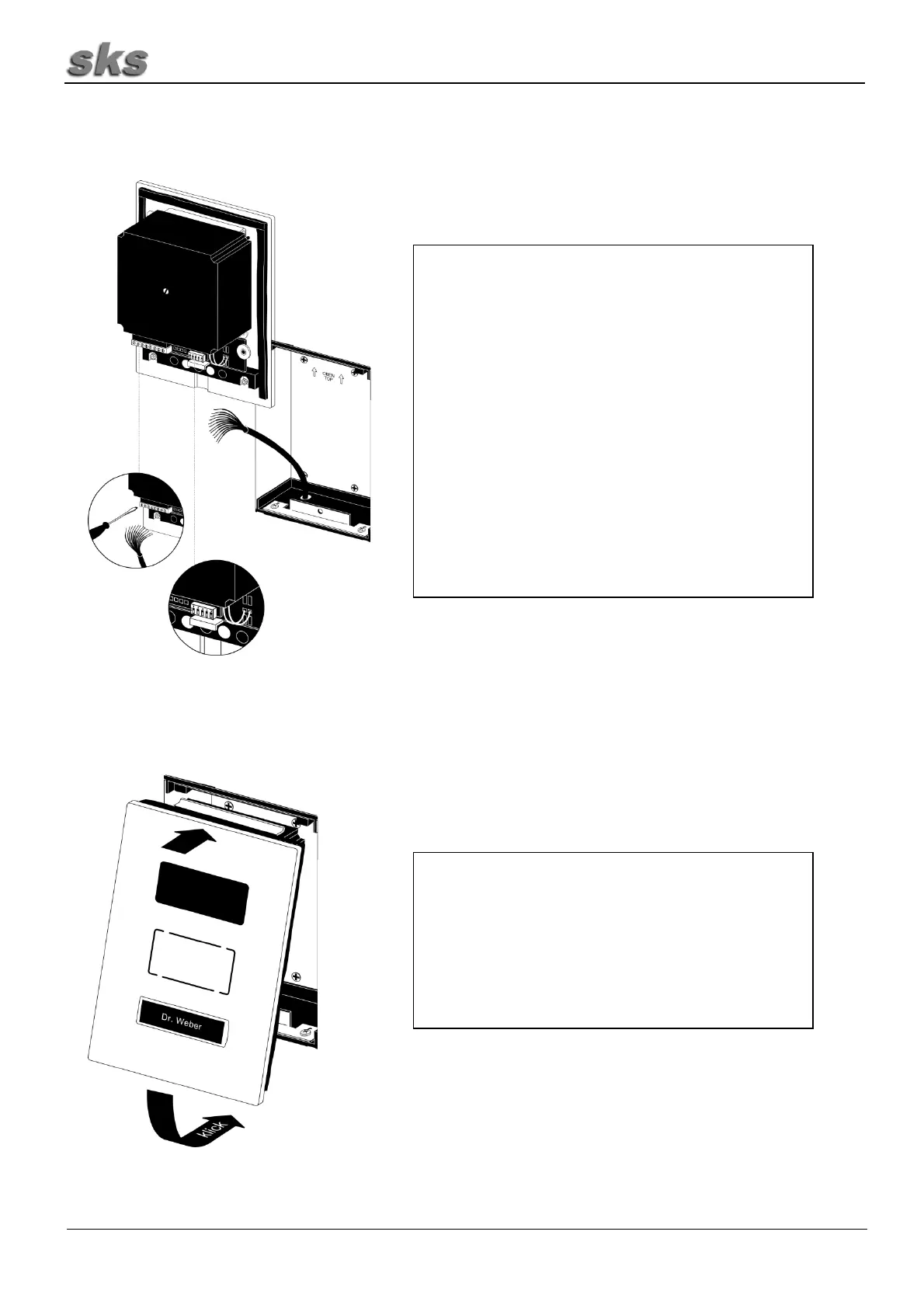

Die Türstation wird über die Klemmen a+/b- an den 2-
Draht-Video-Bus angeschlossen. An die Klemmen T/T
wird der Türöffner angeschlossen (potenzialfreier
Schaltkontakt). Versorgt wird der Türöffner über einen
separaten Wechselspannungstrafo. Mit den Klemmen
M/LD wird die LED-Namensschildbeleuchtung für
max. 2 Namensschilder versorgt. Die Klemme L ist nur
bei Verwendung externer Kameras mit einem (825-M)
2-Draht Sender Art.Nr. 300004 nötig.
Stellen Sie am DIP-Schalter die gewünschte
Türstationsadresse ein. Die Einstellungen sind unter
Punkt 7. DIP-Schalter-Einstellungen beschrieben.
Stecken Sie die Anschluss-Klemme auf. Setzen Sie
die Oberkante der Frontplatte in den Unterputzkasten
ein. Anschließend mit einem leichten Druck nach oben
die Unterkante der Frontplatte bis zum Klick gegen
den Unterputzkasten drücken. Lässt sich die
Frontplatte nicht einsetzen, sind evtl. die Halteleiten
nicht richtig eingestellt. Korrigieren Sie die Position der
Halteleisten wie zuvor beschrieben.
