4 5

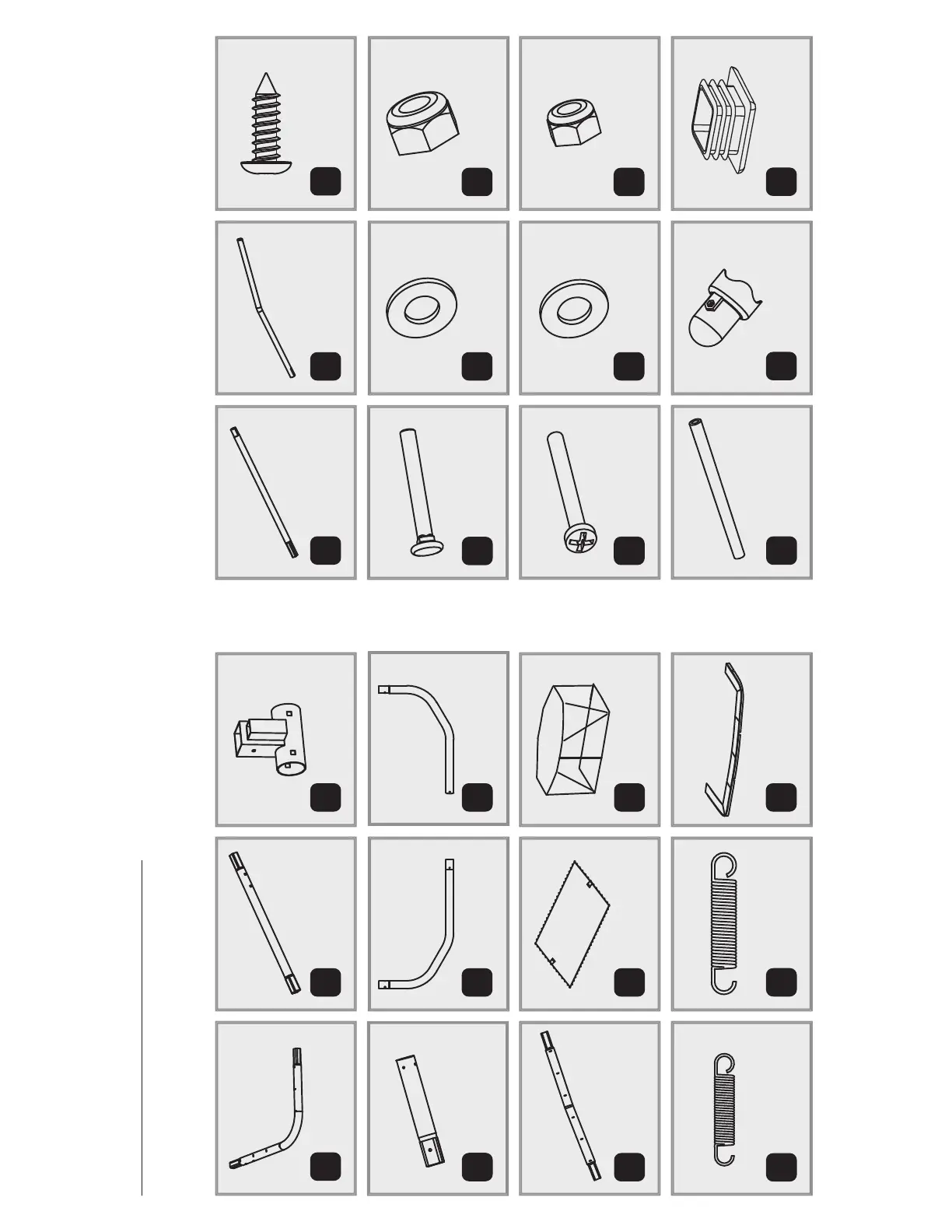

Antes de comenzar, observe los dibujos que aparecen a continuación para asegurarse de que posee todas las piezas. Los números que se encuentran en los recuadros ubicados a la izquierda (números de referencia) lo ayudarán a identificar las piezas durante el montaje. IDENTIFICACIÓN DE PIEZAS
1 2
3
4
5
6
7
8
Manguito (x8)
Tubo de la esquina (x4)
Poste de la pata (x8)
Pata macho (x4)
Pata hembra (x4)
Lona de salto (x1)
9
10
Resorte (x60)
11
12
Almohadilla del armazón (x2 piezas)
13 14
15
16
17
Tapa del extremo (x8)
Tubo curvo (x8)
Perno M10 x 80mm (x16)
Arandela M10 (x16)
18
19
22
20
23
21
Tornillo autorroscante (x10) (2 piezas de repuesto) Tuerca M10 (x16)
Tubo recto (x4)
Tubo central del armazón (x4)
Red del cerramiento (x1)
Resorte grande (x16)
Tubo recto (x8)
Perno M6 x 70mm (x20)
Arandela M6 (x40) Tuerca M6 (x20)
Gomaespuma (x16)
Tapa del poste (x8)
24
