MONTAJE

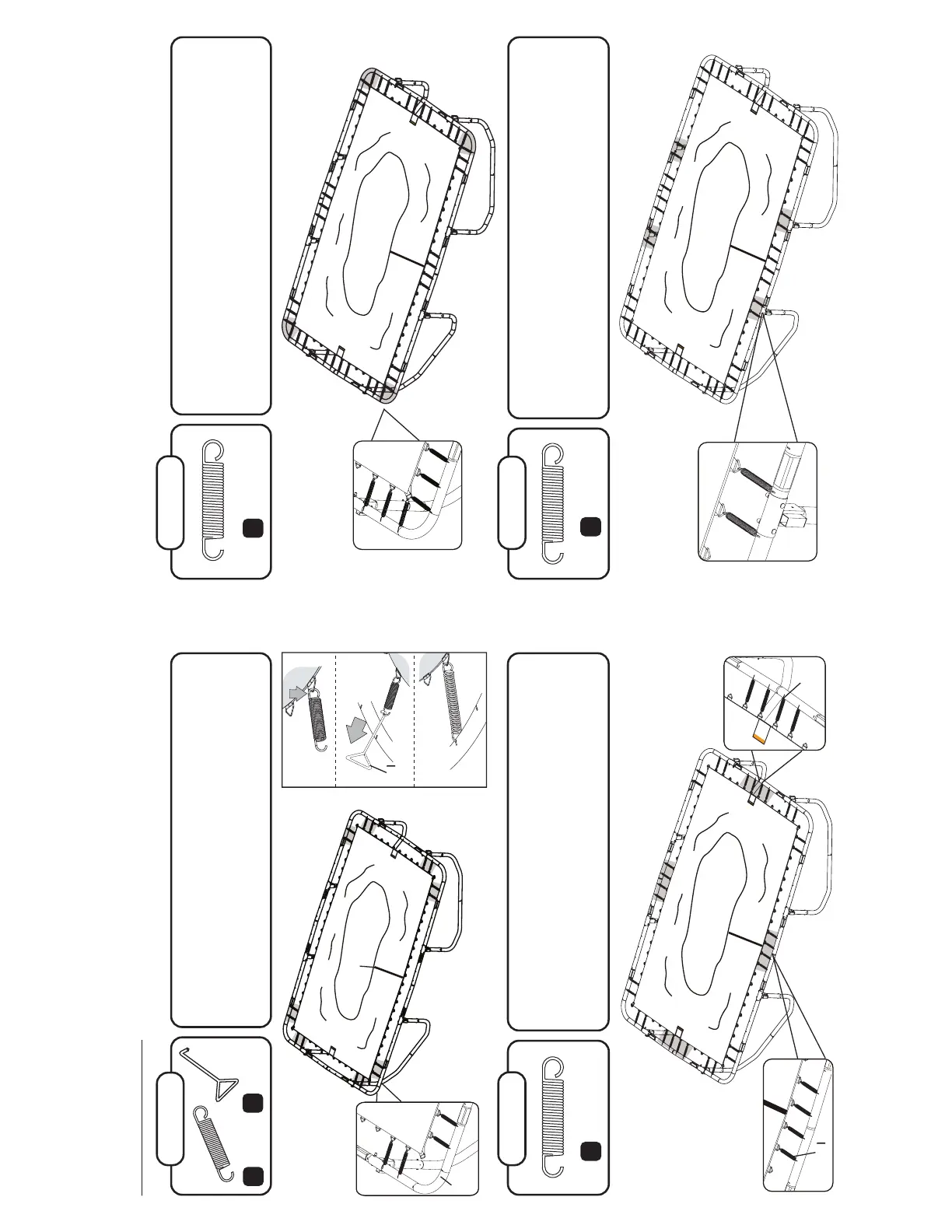

Conecte cuatro resortes grandes (11) en el medio del tubo central del
armazón (7). Repita este paso para conectar cuatro resortes grandes en
cada uno de los tubos centrales del armazón restantes.
Ahora debería tener 16 resortes grandes y 16 resortes regulares colocados,
es decir, un total de 32 resortes.
Ahora, enganche dos resortes más pequeños (10) en un anillo en D de la
esquina de la lona de salto. Estire los extremos libres de los resortes hasta
que alcancen los agujeros más cercanos del armazón, en el tubo de la
esquina (1). Repita este paso para colocar dos resortes en los anillos en D
de cada una de las cuatro esquinas.
Ahora debería tener 40 resortes conectados.
Conecte dos resortes más pequeños adicionales (10) en cada lado de los
manguitos (3) del lado largo del armazón.
Debe colocar cuatro resortes de cada lado largo, para tener un total de
ocho resortes colocados.
14 15
PASO14
11
Resorte grande (x16)
PASO15
10
Resorte (x8)
Se recomienda usar guantes para este paso. Con la herramienta del resorte (26),
enganche el extremo más pequeño de un resorte (10) en el anillo en V que está
a la izquierda de un anillo en D de la esquina. Estire el extremo libre del resorte
hasta que alcance el agujero más cercano del armazón en el tubo de la esquina
(1). Repita este paso para colocar cuatro resortes en cada esquina. Ahora debería
tener 16 resortes colocados. Nota: Todavía no coloque los resortes en los anillos en
D de la esquina o en los agujeros de los resortes más cercanos a la esquina.
PASO13
Resorte (x16)
26
Herramien-
ta para el
resorte (x1)
10
10
Resorte (x8)
(26)
(1)
(11)
(11)
PASO16
Puerta del cerramiento
