MONTAJE

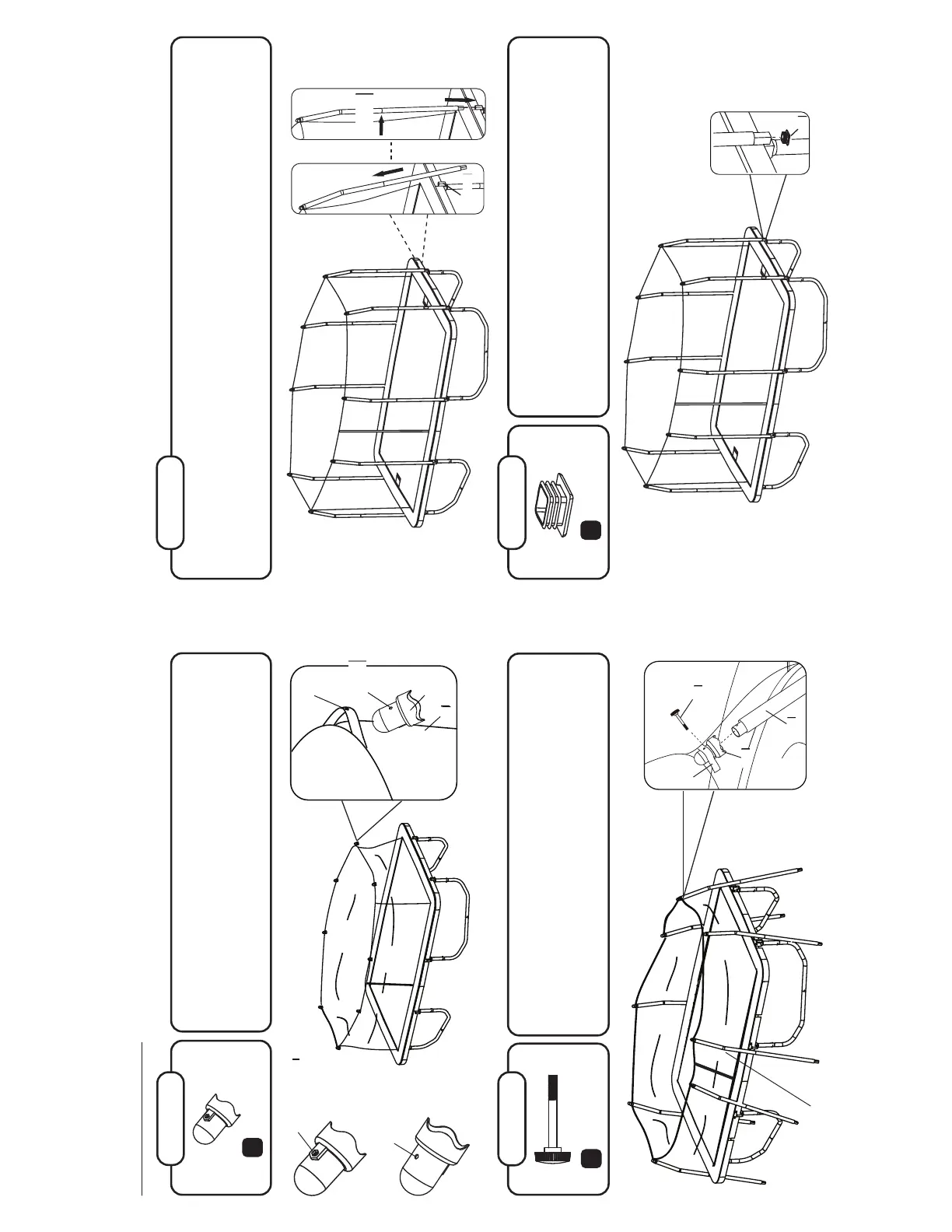

PASO 21
Importante: La tapa del poste (23) tiene dos lados; uno con un agujero hexagonal y otro con un agujero redondo. Inserte la tapa del poste en un anillo con correa en la parte superior de la red del cerramiento. Asegúrese de que el agujero hexagonal se encuentre orientado hacia la red y de que el agujero circular se encuentre orientado hacia usted.
Tapa del poste (x8)
23
PASO22
Luego coloque un tubo curvo (14) en la tapa del poste (23). Asegúrese de
que el lado doblado de los postes del cerramiento esté orientado hacia el lado opuesto del centro del trampolín. Asegúrese de que los agujeros del tubo curvo, tapa del poste y anillo con correa estén todos alineados. Luego, coloque un perno M5 x 44mm (25) para asegurarlos en sus posiciones. Importante: Asegúrese de colocar el perno en el agujero circular EN PRIMER LUGAR (no el hexagonal); ¡de lo contrario, se puede romper la tapa del poste!
Perno M5 x 44mm (x8)
25
PASO23 PASO24
Introduzca las tapas de los extremos (24) en la parte inferior de los manguitos.
Tapa del extremo (x8)
24
Comience con la puerta del cerramiento, levante uno de los postes montados e inserte el tubo recto (13) en el manguito. Repita este proceso para colocar los siete postes restantes. Consejo útil: Cuando inserte los postes del cerramiento, tire de la parte central de los postes hacia atrás.
(9)
(14)
(23)
(25)
(24)
(23)
La curvatura se orienta hacia afuera
Agujero redondo
Agujero hexagonal
Agujero redondo
Correa
Correa
Manguito
Tire hacia atrás
