Skywalker STRC915.2 - Page 57

18 19

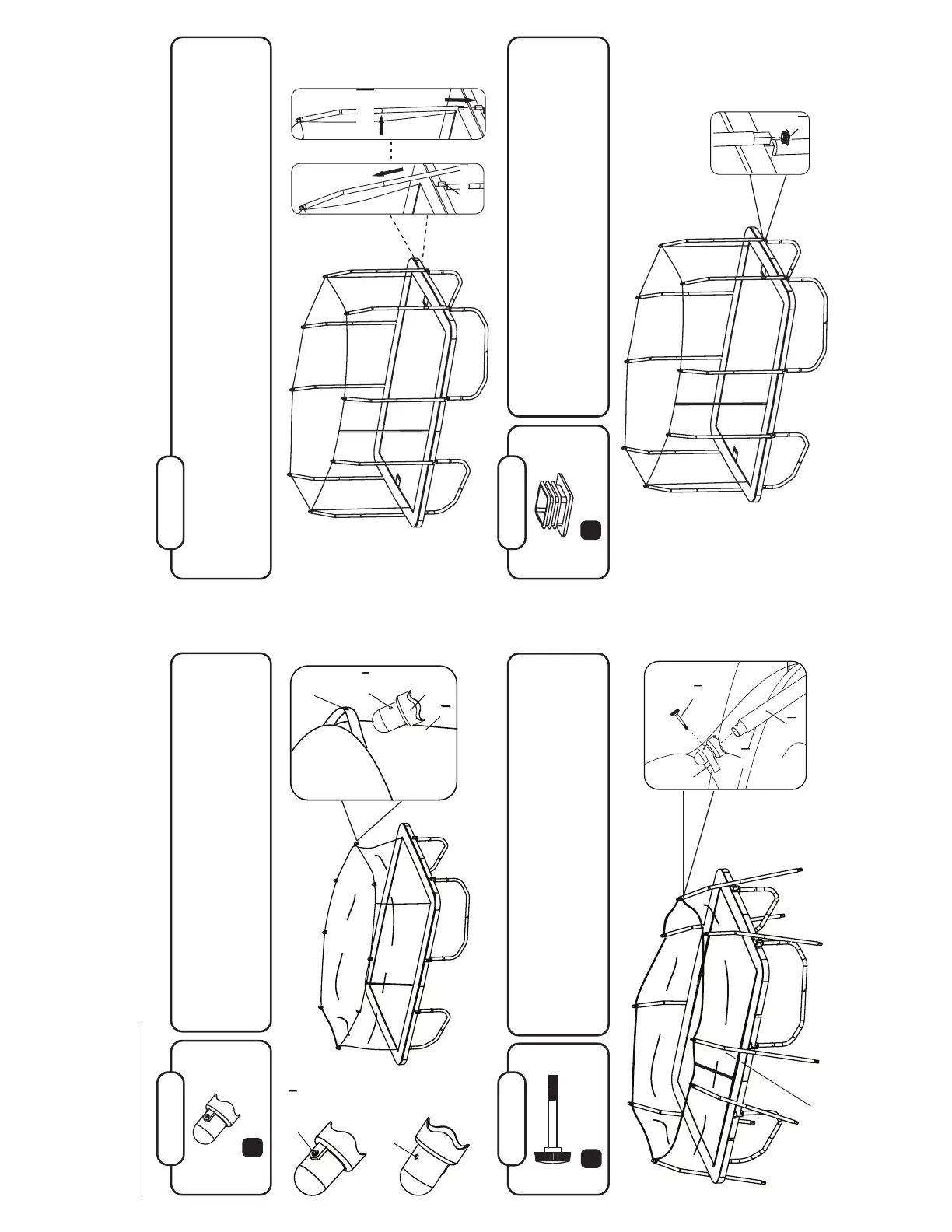

ASSEMBLAGE
ÉTAPE21
Important: Le capuchon de poteau (23) possède deux côtés; un avec un trou hexagonal et l’autre avec un trou rond. Insérez le capuchon de poteau dans un anneau de la courroie dans la par- tie supérieure du filet de l’enceinte. Assurez-vous que le trou hexagonal fait face au filet, et que le trou rond fait face vers vous.
Capuchon de poteau (x8)
23
ÉTAPE22
Par la suite, insérez le tube courbé (14) dans le capuchon de poteau (23). Assurez-vous que la courbe des poteaux de l’enceinte fait face au centre de la trampoline. Assurez-vous que les trous du tube courbé, du capuchon de poteau et de l’anneau de la courroie sont tous alignés. Insérez ensuite un boulon M5x44mm (25) pour le serrer en place. Important: Assurez-vous que le boulon pénètre dans le trou rond en PREMIER (non pas dans le trou hexagonal) ou vous pourriez briser le capuchon!
Boulons M5x44mm (x8)
25
ÉTAPE23 ÉTAPE24
Insérez les capuchons d’extrémité (24) dans la partie inférieure des connecteurs.
Capuchon d’extrémité (x8)
24
En partant de la porte de l’enceinte, soulevez l’un des poteaux assemblés, puis insérez le tube droit (13) dans le connecteur. Répétez ce processus pour insérer les 5poteaux restants. Conseil pratique: Lorsque vous insérez les poteaux d’enceinte, tirez vers l’arrière sur le milieu des poteaux!
Connecteur
Tirez vers l’arrière
Trou rond
Trou hexagonal
(9)
Trou rond
Courroie
(14)
(23)
(25)
Courroie
(24)
(23)
Courbe orientée vers l’extérieur
