3

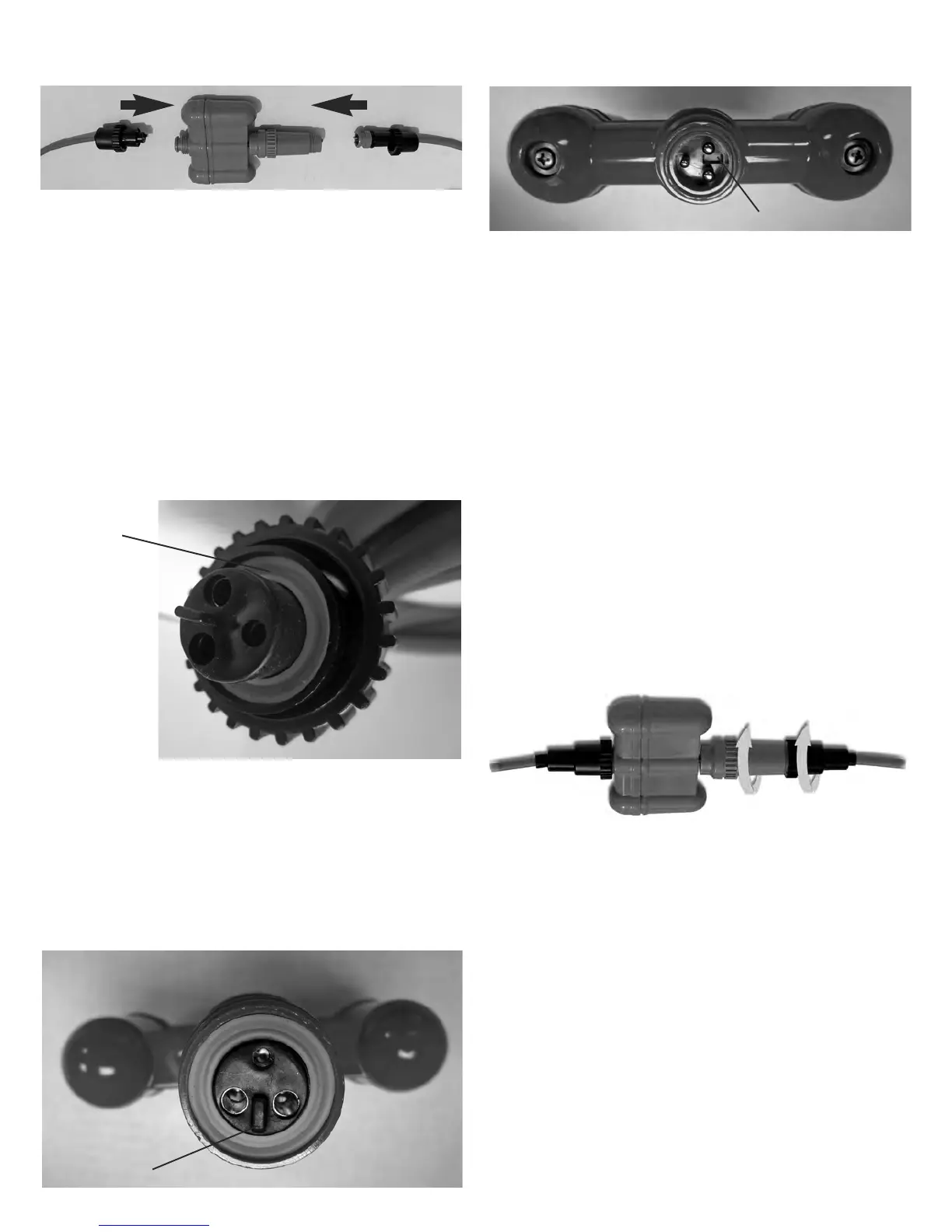

FIGURE S1
AB
FIGURE S2
FIGURE S3
NOTE: Le raccord pivotant est plus efficace lorsqu’il flotte à la surface de l’eau. Si la
profondeur du bassin est supérieure à la longueur du câble fourni (8’/2.4m du nettoyeur au
raccord) une extension peut être installée pour allonger cette section du câble et optimiser la
performance du nettoyeur. Contactez votre revendeur pour assistance. Le nettoyeur
fonctionnera toujours dans une piscine ayant une profondeur de plus de 8’/2.4m sans
utilisation d’une rallonge mais il sera plus efficace si vous en utilisez une.
INSTALLATION DU RACCORD PIVOTANT FLOTTANT
IMPORTANT: T
outes les connexions doivent être faites avant utilisation du nettoyeur. Ne
mettez aucun élément du nettoyeur dans la piscine avant d’avoir lu les instructions ci-dessous.
Fonctionnement
Comme vous pouvez le constater, le raccord pivotant n’est pas connecté au câble à
l’intérieur du carton. Ceci est fait afin d’éviter d’appliquer toute tension inutile dans le
raccord et les connections pendant le processus de livraison.
Les instructions ci-dessous vous expliquent comment brancher le raccord pivotant.
Le câble court (8’/2.4m du nettoyeur au raccord) doit être connecté à la petite extrémité
du raccord pivotant (A). Le câble long (40’ ou 50’ /12.2m ou 15.2m entre le pivot et le
transformateur) doit être connecté à l’extrémité la plus large du raccord pivotant (B).
NOTE: Les connexions sont conçues de manières différentes afin d’éviter que le mauvais
côté du câble soit raccordé à la mauvaise extrémité du raccord (Voir Figues S2 et S3).
Connexion du raccord pivotant
Vue d’ensemble
IMPORTANT: NE PAS utiliser d’outil pour les étapes qui suivent. Tous les serrages se font
à la main.
1) Assurez-vous que le joint d’étanchéité est correctement placé à l’intérieur de la fiche
noire du câble long (40’ ou 50’ / 12.2m ou 15.2m) comme montré sur la Figure S4.
2)
Insérez la fiche noire du câble long (40’ ou 50’ / 12.2 ou 15.2m) dans l’extrémité la
plus large du raccord flottant (B), comme montré sur la Figure S5 et assurez-vous que
les broches sont correctement alignées. Pressez fermement afin d’assurer une
connexion solide.
3) Saisissez le pivot et serrer le collier noir du câble à la main (jusqu'à ce qu'il soit bien
serré) pour sécuriser la connexion (Figure S6A).
4) Insérez la fiche bleue du câble court (8’/2.4m du nettoyeur au raccord) dans la
petite extrémité du raccord flottant comme montré sur la Figure S5 et assurez-vous
que le joint d’étanchéité est placé correctement dans la connexion du raccord et que
les broches sont bien alignées. Pressez fermement afin d’assurer une connexion solide.
5) Saisissez le pivot et serrer le collier noir du câble à la main (jusqu'à ce qu'il soit bien
serré) pour sécuriser la connexion (Figure S6B).
INSTRUCTIONS
FIGURE S4
joint
d'étanchéité
FIGURE S5
A8’ 40’/50’
B
Félicitations pour l’achat de l'aspirateur de piscine automatique le plus perfectionné du marché
sur le plan technique. Le nettoyeur du SmartPool est facile à utiliser et vous permet de nettoyer
votre piscine à moindre coût et sans efforts. En suivant ce mode d'emploi simple, le nettoyeur
du SmartPool nettoiera votre piscine rapidement et efficacement dès aujourd'hui et pour de
nombreuses années à venir.
Le raccord pivotant flottant est conçu pour empêcher la torsion et l’emmêlement du câble en
fournissant un conduit de rotation bidirectionnel à 360°, tout en maintenant la continuité
électrique. Le raccord pivotant flottant glissera à la surface de l’eau pendant que le
nettoyeur se déplacera dans le bassin. Pendant que la tension augmente dans le câble, les
parties cylindriques externes du raccord pivotant maintiennent la flottaison stable,
permettant à la partie avant du raccord de pivoter, relâchant ainsi la tension qui a été
générée par le mouvement du nettoyeur (Voir Figure S1).
