INSTALLATION BOUTON PNEUMATIQUE
10

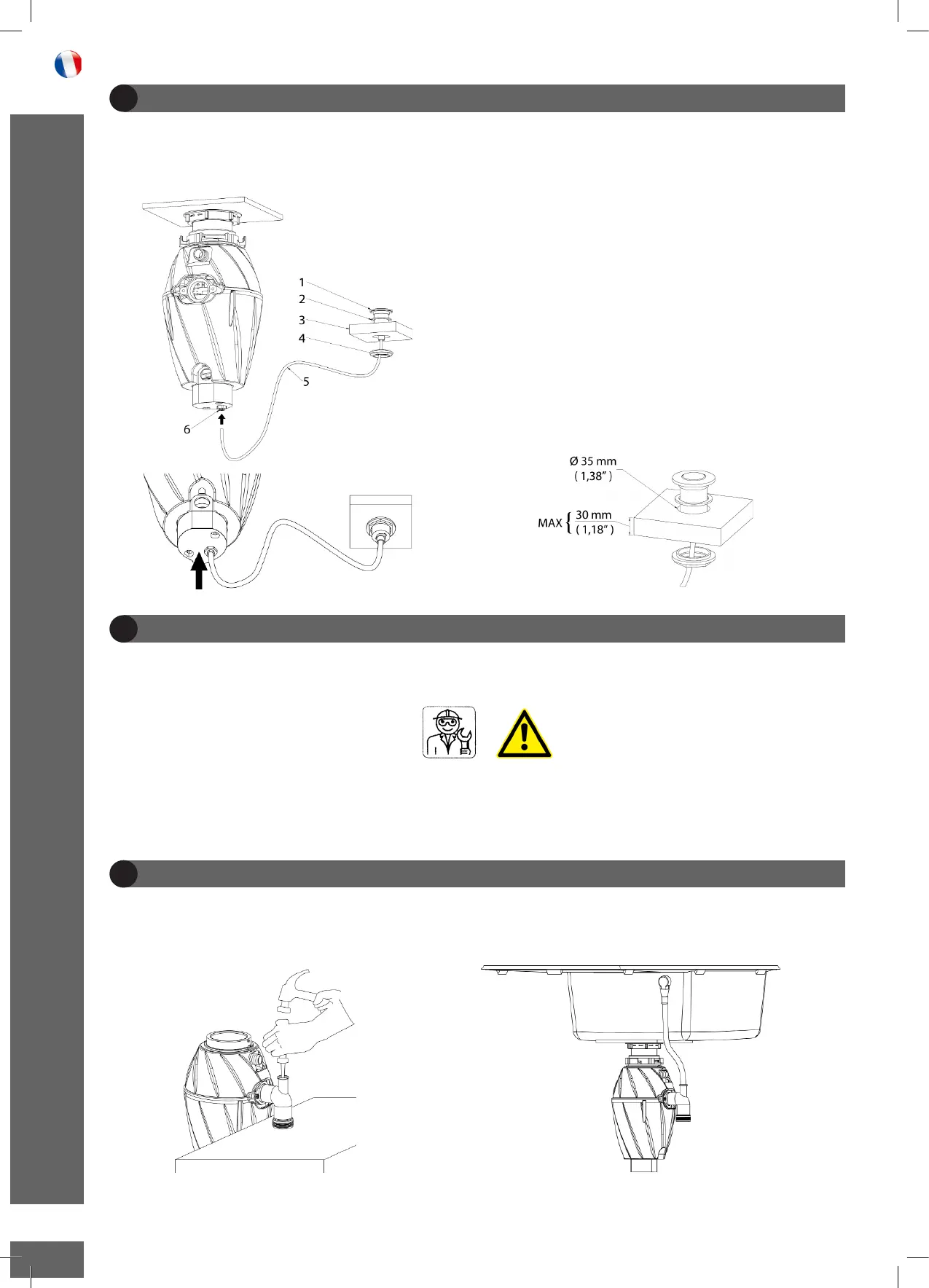

Pour l’installation du bouton pneumatique START - STOP du broyeur de déchets alimentaires, respecter le
schéma de raccordement indiqué dans la figure :
1. Bouton pneumatique
2. Joint
3. Plan de fixation (bord/plan évier)
4. Anneau de serrage
5. Tuyau
6. Raccord tuyau
RACCORDEMENT TROP-PLEIN
12.
Avant de raccorder la tuyauterie pour l’évacuation du trop-plein de l’évier, à l’aide d’un tournevis et d’un
marteau, éliminer le diaphragme présent dans le coude d’évacuation.
Élimination diaphragme
Exemple de raccordement évacuation trop-plein évier
RACCORDEMENT EAU ET ÉVACUATIONS
11.
La moindre intervention sur les parties électriques doit être effectuée par un personnel qualifié qui respecte
notamment les normes de prévention des accidents.
L’utilisateur doit fournir une conduit d’alimentation d’eau, de dimensions appropriées.
Caractéristiques de la source de l’approvisionnement de l’eau:
- pression: 1 -1,5 Bar (100 -150 kpa) - capacité : 8 -20 Litri/min
