FR

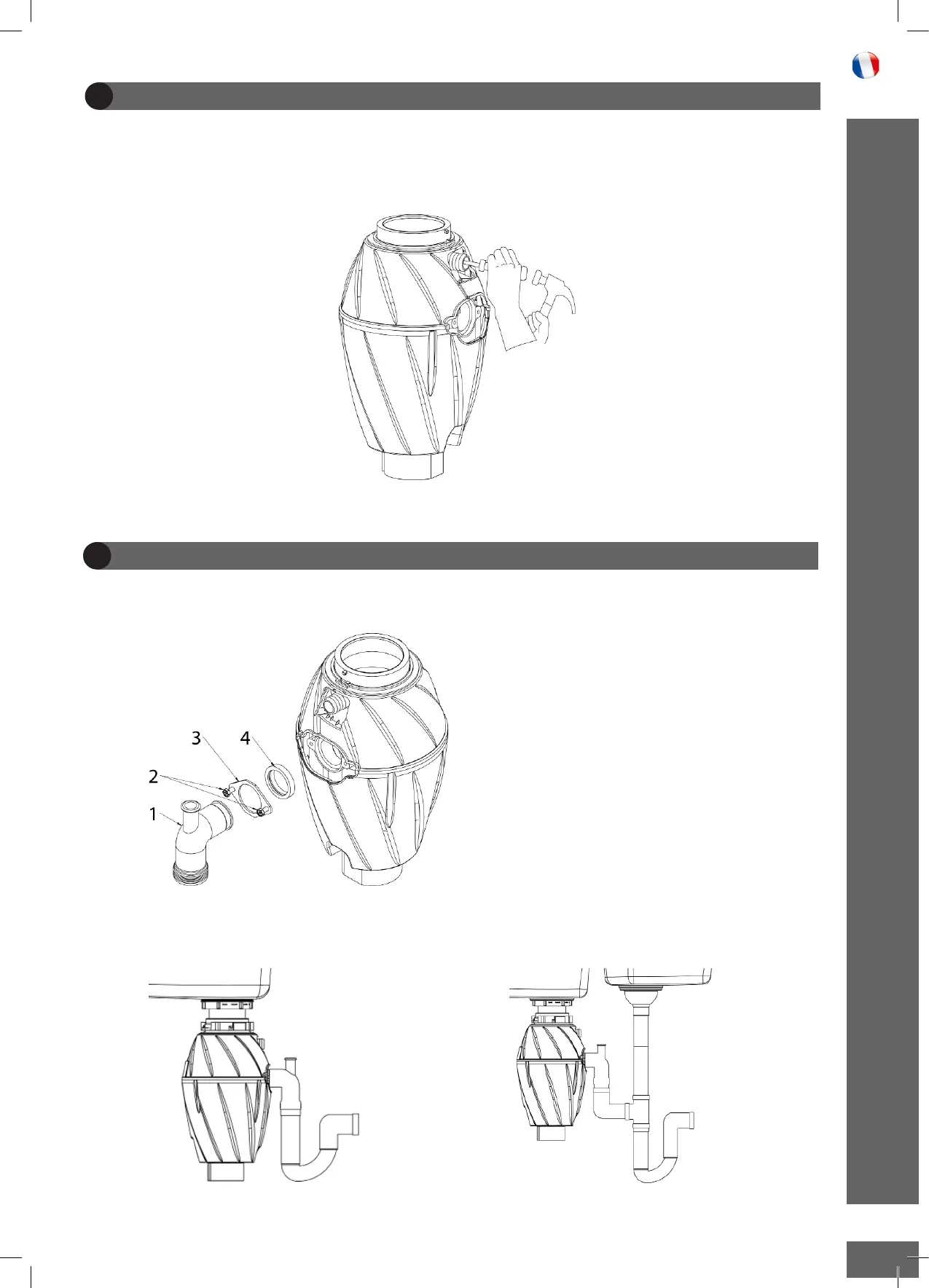

RACCORDEMENT LAVE-VAISSELLE
13.
Avant de raccorder la tuyauterie pour l’évacuation du lave-vaisselle, à l’aide d’un tournevis et d’un marteau,
éliminer le diaphragme présent dans le corps du broyeur, comme indiqué dans la figure, et retirer tout
résidu éventuel de pièces plastiques présentes à l’intérieur de la chambre de broyage.
Élimination diaphragme
RACCORDEMENT ÉVACUATION DES EAUX USÉES
14.
Raccorder la tuyauterie indiquée dans la figure au système d’évacuation des eaux usées de la pièce.
1. Évacuation
2. Vis de fixation
3. Bride
4. Joint
Pour le raccordement du broyeur de déchets alimentaires à l’évacuation des eaux usées, effectuer le mon-
tage comme indiqué dans la figure en respectant les mesures fournies dans la fiche des caractéristiques
techniques et dans le tableau correspondant.
Raccordement évacuation une voie Raccordement évacuation deux voies
52
