43
ZCT838CE Rev. A (05/21)
22. Verwenden Sie ein Verlängerungskabel nur, wenn es
unbedingt notwendig ist. Wenn ein Verlängerungskabel
verwendet werden muss, stellen Sie sicher, dass:
— das Verlängerungskabel die gleiche Anzahl,
Größe und Form der Kontaktstifte wie der Stecker
am Ladegerät aufweist,
— das Verlängerungskabel korrekt verdrahtet ist
und sich in einem einwandfreien elektrischen
Zustand befindet.
— der Kabelquerschnitt groß genug für die
Amperezahl des Ladegerätes ist, wie folgt.
100-120-Volt-Ladegerät
Kabellänge (Fuß)
Leiterstärke (AWG)
25
50
100
18
18
18
220-240-Volt-Ladegerät
Kabellänge (m)
Leiterstärke (mm)
50
75
0,75
1,0
Empfohlene Länge des Verlängerungskabels
BEWAHREN SIE
DIESE ANLEITUNG
AUF
Funktionsbeschreibung
H
A
B
D
E
F
C

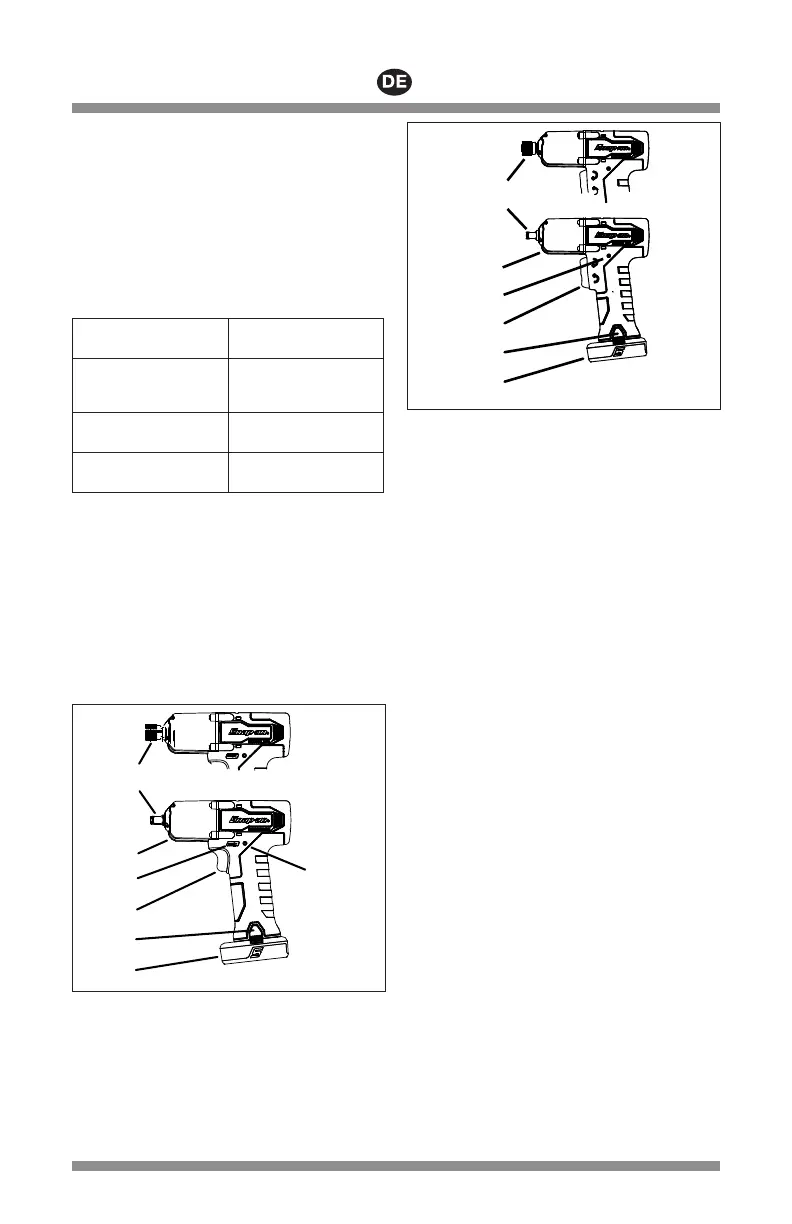

Abbildung 1: CT838/CTQ838
A – Werkzeugaufnahme, 3/8”
B – LED-Leuchten
C – Akkuanzeige
D – Vorwärts-/Rückwärtstaste
E – Auslöser für variable Drehzahl
F – Entriegelungstaste
G – Akku
H – 1/4” Schnellanschluss (CTQ838)
G
A
B
C
D
E
F
Abbildung 2: CT861/CTQ861
A – Werkzeugaufnahme, 3/8”
B – LED-Leuchten
C – Akkuanzeige
D – Wippschalter für Drehzahlvariation und
Vorwärts-/Rückwärtslauf
E – Entriegelungstaste
F – Akku
G – 1/4” Schnellanschluss (CTQ861)
Technische Daten
Technische Daten des Schraubers
Motorspannung ........................................ 14,4 V-
Antrieb ..................................................................
CT838/CT861 ...................... 3/8” Vierkantantrieb
CTQ838/CTQ861 .............. 1/4” Schnellanschluss
Drehmoment .........................................................
CT838/CT861 ...................................... 203,4 Nm
CTQ838/CTQ861 ................................. 135,6 Nm
Schraubenlosbrechmoment ..................................
CT838/CT861 ......................................... 305 Nm
Leerlaufdrehzahl ................................ 2500 min-1
Leerlaufstrom ...............................................3,0 A
Gewicht mit Akku ........................................ 1,2 kg
Länge ....................................................172,7 mm
Höhe .....................................................203,2 mm
Breite ......................................................50,8 mm
Betriebstemperatur ......................-20 °C bis 60 °C
Lagertemperatur ..........................-20 °C bis 60 °C
Geräuschemission* (getestet nach ISO-Norm 15744)
CT838/CT861/CTQ838/CTQ861 ..........................
Schalldruckpegel (A) ...........................100,13 dB
Ungewissheit, K ........................................3,0 dB
Schallleistungspegel (A) .....................111,13 dB
Ungewissheit, K ........................................3,0 dB
Schwingungsemission* (getestet nach ISO-Norm 28927)
CT838/CT861/CTQ838/CTQ861 ..........................
Vibrationspegel ................................. .11,87 m/s
2
Ungewissheit, K .....................................1,5 m/s
2
