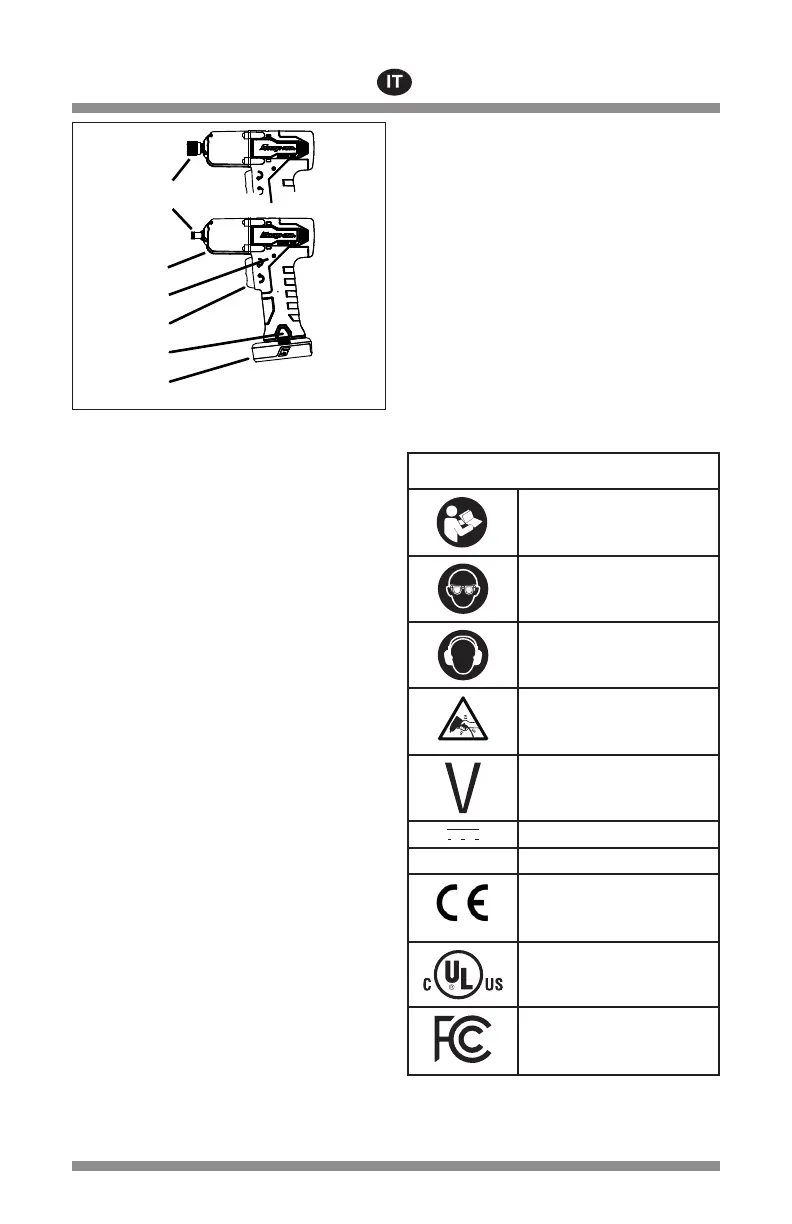

Figura 2: CT861/CTQ861
A – Base, 3/8”
B – Spie a LED
C – Indicatore di carica
D – Commutatore del senso di rotazione e
regolatore di velocità
E – Pulsante di rilascio
F – Batteria ricaricabile
G – 1/4” Quick Disconnect (CTQ861)
Dati tecnici
Dati tecnici avvitatore
Voltaggio motore ...................................14,4 VCC
Attacco .................................................................
CT838/CT861 .......................3/8” attacco quadro
CTQ838/CTQ861 .............. 1/4” Quick Disconnect
Coppia ..................................................................
CT838/CT861 .....................................203,4 N•m
CTQ838/CTQ861 ................................135,6 N•m
Coppia di strappo bullon .......................................
CT838/CT861 ........................................305 N•m
Velocità a vuoto ....................................2500 RPM
Corrente senza carico ....................................3,0 A
Peso con batteria ........................................1,2 kg
Lunghezza .............................................172,7 mm
Altezza ..................................................203,2 mm
Larghezza ...............................................50,8 mm
Temperatura di esercizio ..............da -20°C a 60°C
Temperatura di stoccaggio ..........da -20°C a 60°C
Rumore* (Collaudato secondo la norma ISO 15744)
CT838/CT861/CTQ838/CTQ861 ..........................
Livello pressione sonora (A)................100,13 dB
Incertezza, K .............................................3,0 dB
Livello potenza sonora (A) ...................111,13 dB
Incertezza, K .............................................3,0 dB
Vibrazione* (Provata in conformità agli standard ISO 28927)
CT838/CT861/CTQ838/CTQ861 ..........................
Livello di vibrazioni ............................11,87 m/s
2
Incertezza, K ..........................................1,5 m/s
2
*Questi valori dichiarati sono stati ottenuti in
collaudi di laboratorio in base agli standard
dichiarati e non sono adeguati per l’uso in
valutazioni del rischio. I valori misurati in ambienti
di lavoro individuali possono essere più alti. I valori
e il rischio di infortuni che un singolo utente può
subire sono unici e dipendono dall’ambiente e dalla
modalità di lavoro dell’utente, dalla parte su cui
lavora e dal design della postazione di lavoro,
nonché dal tempo di esposizione e dalle condizioni
fisiche dell’utente.
La Snap-on declina ogni responsabilità derivante
dalle conseguenze dell’utilizzo dei valori dichiarati,
anziché di quelli reali di esposizione rilevati
direttamente sul cantiere durante la valutazione dei
rischi in materia antinfortunistica; situazione sulla
quale la Snap-on non ha nessun controllo.
Simbologia
SIMBOLOGIA
CONSULTARE IL MANUALE O
L’OPUSCOLO CON LE
ISTRUZIONI
INDOSSARE OCCHIALI DI
PROTEZIONE
INDOSSARE CUFFIE
FONOASSORBENTI
PERICOLO DI VIBRAZIONI
VOLT
CORRENTE CONTINUA
n
0
xxx/min VELOCITÀ A VUOTO
MARCATURA CE
CANADA – STATI UNITI
UNDERWRITERS LABORATORY
FCC
FEDERAL COMMUNICATIONS
COMMISSION
