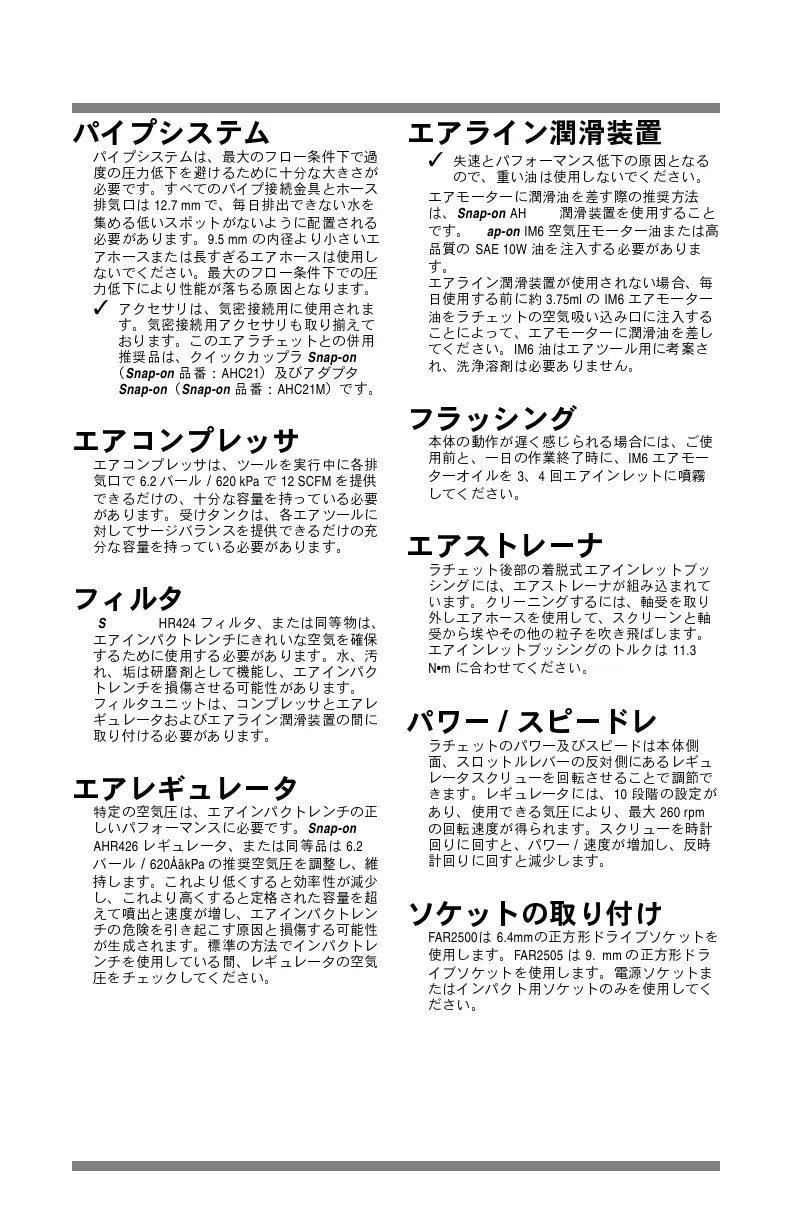

パイプシステム
パイプシステ ム は、最大のフ ロ ー 条件 下で 過
度の圧力低下を 避 けるた め に⼗分な大きさが
必要です。す べ てのパイプ 接続⾦ 具とホース
排気⼝は
12.7 mm で、 毎⽇ 排出できない 水 を
集め る低いス ポ ットがないように 配 置される
必要があります。
9.5 mm の 内径 より⼩さいエ
アホースまたは⻑す ぎ るエアホースは使用し
ないでください。最大のフ ロ ー 条件 下での圧
力低下により性 能 が 落 ちる原因となります。
✓ アクセサリは、気 密接続 用に使用されま
す。気 密接続 用アクセサリも取り 揃え て
おります。このエアラチェットとの 併 用
推奨品 は、クイック カ ップラ
Snap-on
（ Snap-on 品番： AHC21 ） 及 びア ダ プタ
Snap-on （ Snap-on 品番： AHC21M ）です。
エアコンプレッサ
エア コン プレッサは、ツールを実⾏中に 各 排
気⼝で 6.2 バール / 620 kPa で 12 SCFM を提供
できるだけの、⼗分な 容 量を持っている必要
があります。受けタ ン クは、 各 エアツールに
対してサー ジ バラ ン スを提供できるだけの 充
分な 容 量を持っている必要があります。
フィルタ
Snap-on AHR424 フ ィ ルタ、または 同 等物は、
エアイ ン パクトレ ン チにきれいな空気を確保
するた め に使用する必要があります。 水 、汚
れ、 垢 は 研磨剤 として 機能 し、エアイ ン パク
トレ ン チを損 傷 さ せ る可 能 性があります。
フ ィ ルタユ ニ ットは、 コン プレッサとエアレ
ギュ レータおよびエアライ ン 潤滑 装 置の 間 に
取り付ける必要があります。
エアレギュレータ
特 定の空気圧は、エアイ ン パクトレ ン チの 正
しいパフ ォ ー マン スに必要です。 Snap-on
AHR426 レ ギュ レータ、または 同 等 品 は 6.2
バール /
620ÅãkPa の 推奨 空気圧を調 整 し、 維
持します。これより低くすると 効率 性が 減少
し、これより 高 くすると定格された 容 量を 超
え て 噴 出と速度が 増 し、エアイ ン パクトレ ン
チの危険を引き起こす原因と損 傷 する可 能 性
が⽣ 成 されます。 標準 の 方法 でイ ン パクトレ
ン チを使用している 間 、レ ギュ レータの空気
圧をチェックしてください。
エアライン潤滑装置
✓ 失 速とパフ ォ ー マン ス低下の原因となる
ので、重い油は使用しないでください。
エア モ ーターに潤滑油を 差 す際の 推奨方法
は、
Snap-on AHR428 潤滑 装 置を使用すること
です。
Snap-on IM6 空気圧 モ ーター油または 高
品質 の
SAE 10W 油を注 入 する必要がありま
す。
エアライ ン 潤滑 装 置が使用されない場合、 毎
⽇ 使用する前に 約
3.75ml の IM6 エア モ ーター
油をラチェットの空気吸い込み⼝に注 入 する
ことによって、エア モ ーターに潤滑油を 差 し
てください。
IM6 油はエアツール用に 考案 さ
れ、 洗浄溶剤 は必要ありま せん 。
フラッシング
本体 の動作が 遅 く感じられる場合には、 ご 使
用前と、 ⼀⽇ の作業 終了 時に、 IM6 エア モ ー
ターオイルを
3 、 4 回 エアイ ン レットに 噴霧
してください。
エアストレーナ
ラチェット後部の着脱式 エアインレットブッ
シングには、エアストレーナが組み込まれて
います。クリーニングするには、軸受を取り
外しエアホースを使用して、スクリーンと軸
受から埃 や その他 の粒⼦ を吹 き⾶ ばしま す。
エアインレットブッシングのトルクは
11.3
N•m
に合わせてください。
パワー / スピードレ
ラチェットのパワー 及 びスピードは 本体側
⾯ 、ス ロ ットルレバーの 反 対 側 にあるレ ギュ
レータスクリ ュ ーを 回転 さ せ ることで調節で
きます。レ ギュ レータには、
10 段階 の設定が
あり、使用できる気圧により、最大
260 rpm
の 回転 速度が得られます。スクリ ュ ーを時計
回 りに 回 すと、パワー / 速度が 増加 し、 反 時
計 回 りに 回 すと 減少 します。
ソケットの取り付け
FAR2500 は 6.4mm の 正方形 ドライブソケットを
使用します。
FAR2505 は 9.5mm の 正方形 ドラ
イブソケットを使用します。電 源 ソケットま
たはイ ン パクト用ソケットのみを使用してく
ださい。
