Benutzeranleitung
 Grundfunktionen (Kurzanleitung)

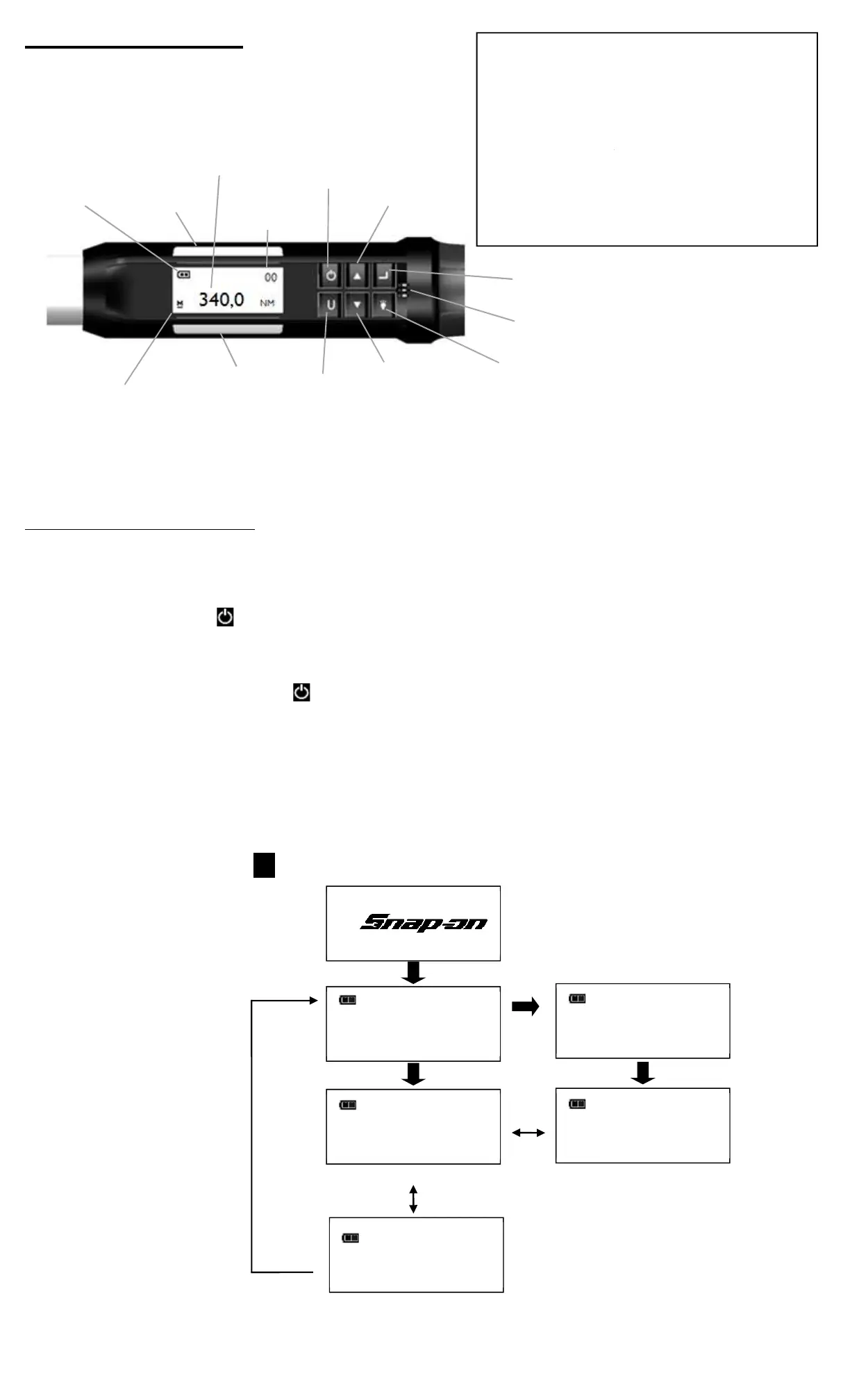

Abbildung 1
Drei frische „AA“-Batterien in den Schlüsselgriff einsetzen.
Einschaltfolge des Schlüssels
Hinweis: Schlüssel beim Aufbringen eines Drehmoments nicht einschalten. Andernfalls kommt es zu
einem falschen Drehmoment-Nullpunktversatz und der Schlüssel zeigt abschließend ein
Drehmoment an. Falls dies auftritt, den Schlüssel wieder auf null stellen, indem Sie kurz die
Taste EIN/AUS drücken, während sich der Schlüssel auf einer stabilen Oberfläche ohne
Aufbringen eines Drehmoments befindet.
1. Schlüssel einschalten.
Kurz die Taste EIN/AUS drücken. Es erscheint das Snap-on-Logo, gefolgt von der Anzeige
zur Nullstellung des Drehmoments. Wurde zuletzt eine Winkelmessung vorgenommen, so
folgt nach der Nullstellung des Drehmoments auch die Anzeige zur Nullstellung des Winkels.
Nach erfolgter Nullpunkteinstellung erscheint die Soll-Drehmoment- oder Soll-Drehwinkel-
Anzeige je nach dem vorherigen Messmodus.
2. Messmodus wählen.
Umschalten zwischen Soll-Drehmoment und Soll-Drehwinkel durch wiederholtes Drücken
der Taste EINGABE  .
Taste AUF
(Erhöhen)
Taste AB
(Verringern)
Taste LCD-Hintergrundbeleuchtung und
Aufruf Spitzendrehmoment/-winkel
Taste
Maßeinheit und
Voreinstellung
Batteriezustand
Fortschritt-
leuchtanzeige
Signal Daten-
speicherung
Modus-
Zähler
Akustisches Signal
Fortschrittleuchtanzeige
Gelb – Die erste Leuchte zeigt an, dass 40 % des Soll-
Drehmoments oder Soll-Winkels erreicht sind,
die zweite zeigt 60 % und die dritte 80 % des
Sollwerts an.
Grün – Zeigt an, dass das Soll-Drehmoment bzw. der
Soll-Winkel erreicht ist.
Rot – Zeigt Überschreitung des Soll-Drehmoments
oder Soll-Winkels um 4 % für Sollwerte über
20 % bis 100 % GS bzw. um 10 % für Sollwerte
von 5 % bis 20 % GS oder Überschreitung des
MAXIMALEN Voreinstellwerts an (Hinweis: Die
gelben Leuchten leuchten ebenfalls bei Rot).
Taste Betriebsart, Menüeingabe und Eingabe
Ein/Aus
und Null
Tas
te
Drehmoment- bzw.
Winkelanzeige
Fortschritt-
leuchtanzeige
00
34
0
,
0
NM
DREHM NULLSETZ
DREHM NULLSETZ
--
EINST NICHT BEW
00
180
°
Anzeige Soll-Drehwinkel
Eingabe
-
Taste
Anzeige Soll-Drehmoment
Eingabe-
Taste
WINKEL NULL ERF
