56 SnapperPro.com
rolagem é instalada na unidade, os adesivos devem estar à
esquerda da máquina (conforme determinado para a posição
operacional).
1. Desembale a barra de rolagem e a ferragem da caixa.
2. Certifique-se de que nenhuma mangueira de
combustível, cabos ou peças do chicote elétrico estejam
no caminho do bolsos da barra de rolagem.
3. Peça a um assistente que lhe ajude a levantá-la e colocá-
la nos bolsos da barra de rolagem.
4. Instale os quatro (4) parafusos de 1/2” (B) e as arruelas
de 1/2” (C) na barra de rolagem e na estrutura da
unidade e prenda-a com as porcas de flange Nyloc de
1/2” (D).
5. Aperte a ferragem de instalação com um torque de 80
pés/libra (108 Nm) de torque.
Instalação da barra de rolagem dobrável
Se você estiver instalando uma barra de rolagem dobrável
em sua unidade, siga estas instruções:
Monte os pinos retentores da barra de rolagem
1. Desembale a barra de rolagem e a ferragem da caixa.

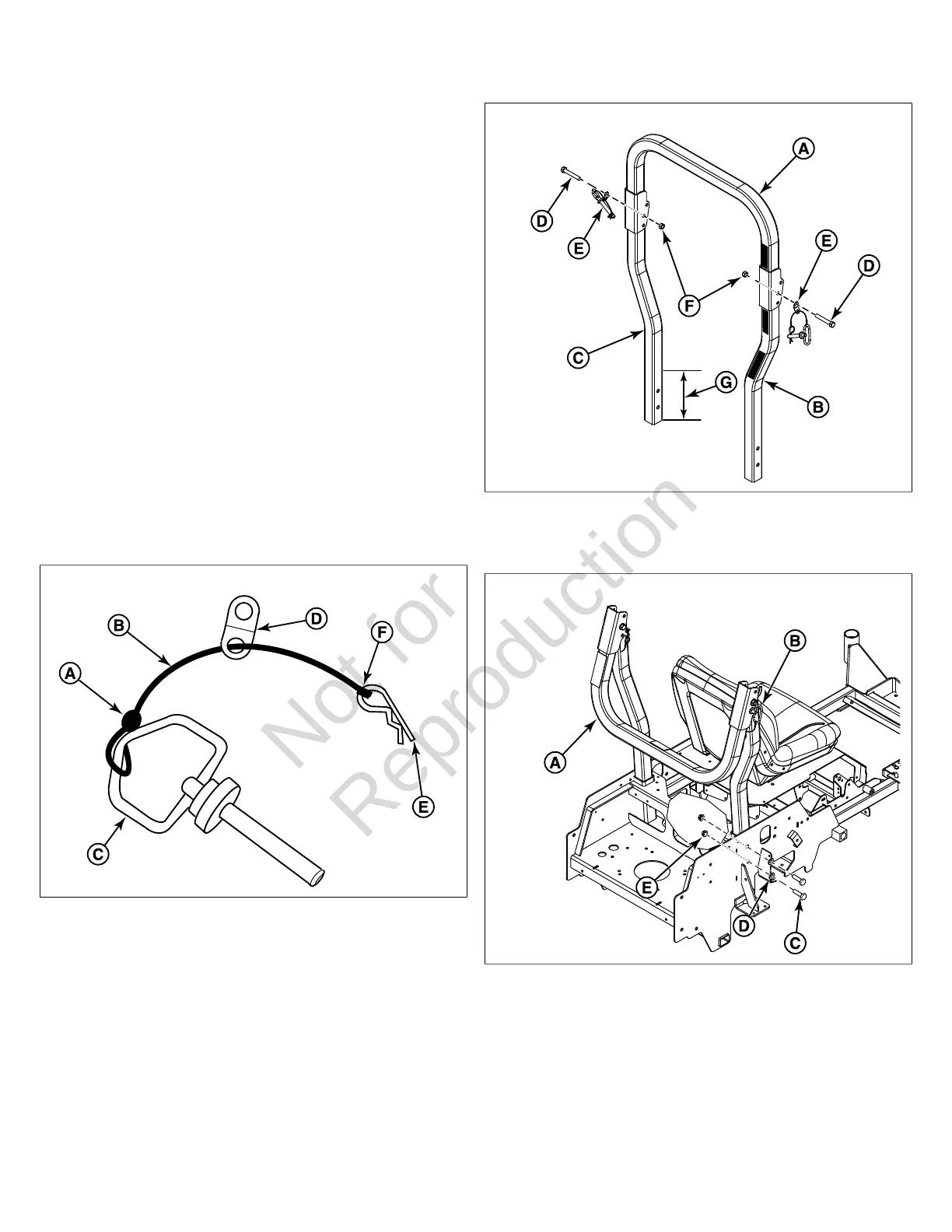

2. Trave a extremidade (A, figura 6) da corda (B) através da
alça do pino retentor (C) e encaixe.
6
3. Instale o tirante da correia de segurança (D) nela.
4. Instale o grampo (E) na ponta de alça (F) da corda,
conforme mostrado na figura 6.
Instale a barra de rolagem na unidade
O conjunto da barra de rolagem está instalado nos bolsos
da barra de rolagem que são parte da estrutura principal da
unidade e está localizado atrás do assento e em frente ao
motor nos dois lados da unidade.
1. Monte a alça superior (A, Figura 7) no tubo vertical
esquerdo (B) e no tubo vertical direito (C) colocando
levemente o parafuso de 1/2” (D), através do conjunto
do pino retentor (E) e através do orifício na alça superior
mais próximo da traseira da máquina, do tubo vertical e,
em seguida, coloque levemente a porca de travamento
lateral de 1/2” (F).
7
2. Dobre a barra de rolagem na posição abaixada (A, Figura
8) e trave no lugar usando os pinos retentores e grampos
(B).
8
3. Certifique-se de que nenhuma mangueira de
combustível, cabos ou peças do chicote elétrico estejam
no caminho dos bolsos da barra de rolagem.
4. Desde a parte inferior do tubo vertical da barra de
rolagem, a medida é 8” (G, Figura 7) e marque a
distância com a ferramenta de marcação ou um pedaço
de fita. Repita a operação na outra ponta do tubo.
5. Instale a barra de rolagem em seus próprios bolsos.
A barra de rolagem é instalada de tal forma que os
decalques de segurança fiquem posicionados do lado
esquerdo da máquina (conforme determinado a partir da
