Snapper LT24460 - Dépose et Pose du Capot; Entretien de la Transmission; Identification de la Transmission

Entretien périodique

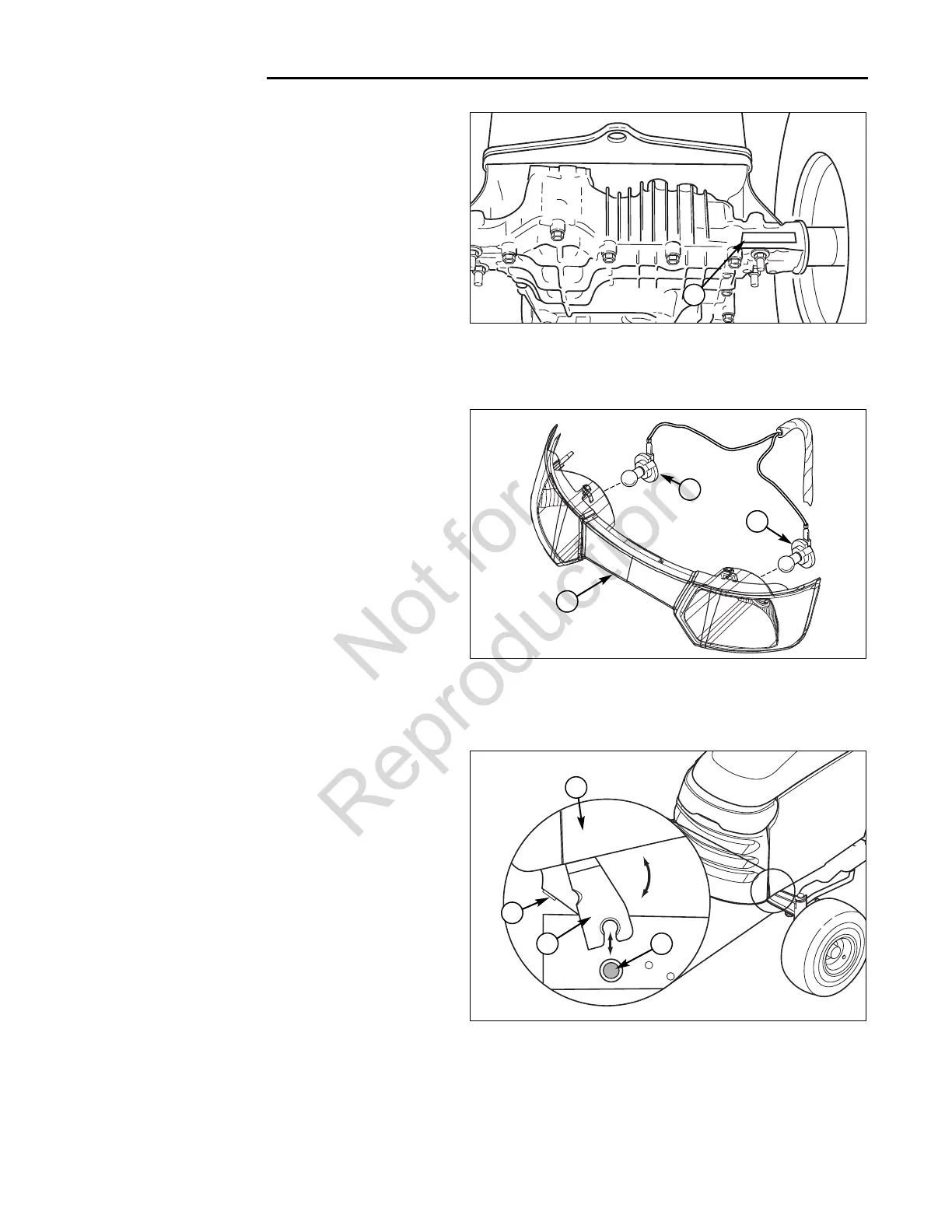

Figure 11. Emplacement de la plaquette d’identification
A. Plaquette d’identification
TUFF TORQ K46Z
1001010101010010101
Identification de la transmission
Pour déterminer quelle transmission équipe le tracteur,
vérifier la plaquette d’identification (A, Figure 11) fixée
sur l’axe de la transmission ou consulter le livret des
pièces du tracteur.
Entretien de la transmission
Entretien du modèle K46
Le modèle K46 est une transmission étanche et ne
requiert aucun entretien régulier. Si la transmission
manque de puissance ou est excessivement bruyante, il
peut être nécessaire de la vidanger. Consulter le
concessionnaire.
A
Dépose et pose du capot
DÉPOSE DU CAPOT
1. Ouvrir le capot.
2. Déposer les douilles et ampoule (A, Figure 12) en
tournant les douilles vers la gauche et en les tirant
hors de l’optique (B). Refaire la même chose de
l’autre côté.
3. Ramener légèrement le capot (B, Figure 13) et le
soulever hors des broches de pivotement (C). Poser
le capot sur surface propre et plane.
POSE DU CAPOT
1. Engager les pattes de pivotement (A, Figure 13) sur
les broches (C).
2. Basculer le capot vers l’avant jusqu’aux butées (D).
3. Poser une douille avec ampoule (A) en l’enfonçant
dans l’optique (B) et en tournant la douille vers la
droite. Refaire la même chose de l’autre côté.
4. Fermer le capot.
Figure 13. Dépose et pose du capot
A. Patte de pivotement
B. Capot
C. Broche de pivotement
D. Butée
A
C
B
Figure 12. Phare
A. Douille et ampoule (2)
B. Optiques
A
B
A
D
