Dépannage, réglages et réparations

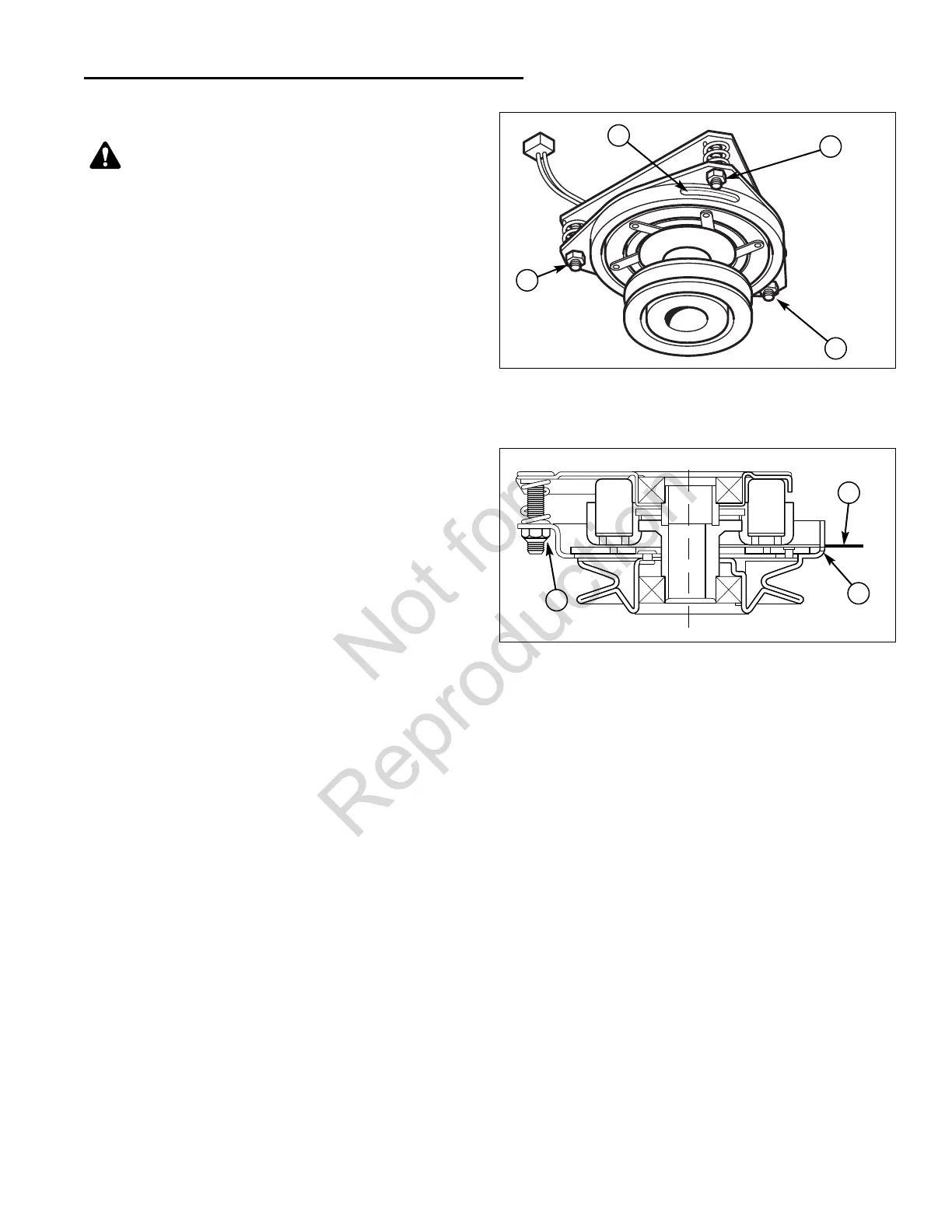

Figure 29. Réglage de l’embrayage de la PDF
A. Orifice de réglage (quantité 3, une illustrée)
B. Ecrou de réglage (3)
A
B
B
B
A
C
Figure 30. Réglage de l’embrayage de la PDF
A. Orifice de réglage
B. Ecrou de réglage
C. Jauge d’épaisseu
B
REGLAGE DE L’EMBRAYAGE DE LA PDF
Vérifier le réglage de l’embrayage de la PDF après les 250
premières heures de la période de rodage, puis toutes les
250 heures de fonctionnement. Effectuer également la
procédure suivante si l’embrayage patine ou ne s’embraye
pas. Effectuer également ce réglage sur les embrayages
neufs.
1. Retirer la clé du contact démarreur et débrancher les fils
de bougies pour éviter toute possibilité de démarrage
accidentel lors du réglage de la PDF.
2. Noter la position des 3 orifices de réglage (A, Figure 29)
situés sur le côté de la plaque de freins et les écrous de
réglage à filetage autofreinant (B).
3. Insérer une jauge d’épaisseur de 2,5 - 4,0 mm (C,
Figure 30) dans chaque orifice en plaçant la jauge entre
la face du rotor et la face.
4. Serrer alternativement les écrous de réglage (B, Figure
29) jusqu’à ce que la face du rotor et la face de l’induit
entrent juste en contact avec la jauge.
5. Vérifier les orifices pour voir s’il y a la même quantité de
tension lorsque la jauge est insérée et retirée, et
effectuer tous les réglages nécessaires en serrant ou
desserrant les écrous de réglage (voir la Figure 30).
REMARQUE : la distance d’éclatement réelle entre le rotor
et l’induit peut varier même après avoir effectué la
procédure de réglage. Ceci est dû aux variations
dimensionnelles sur les éléments constituants et constitue
une condition acceptable.
6. Vérifier le temps d’arrêt des lames de la tondeuse. Les
lames de la tondeuse et la courroie d’entraînement de la
tondeuse doivent s’arrêter complètement dans les cinq
secondes suivant l’arrêt de l’interrupteur de la PDF.
7. Effectuer la vérification du frein des lames figurant dans
la section d’entretien. Les lames de la tondeuse et la
courroie d’entraînement de la tondeuse doivent s’arrêter
complètement dans les cinq secondes suivant l’arrêt de
l’interrupteur de la PDF.
AVERTISSEMENT
Pour éviter des blessures graves, n’effectuer les
réglages que lorsque le moteur est arrêté, la clé
retirée du contact et le tracteur est garé sur une
surface plane.
