Snapper S27SS User Manual

35
MANTENIMIENTO DEL FILTRO DE AIRE
Si no se mantiene el filtro de aire se puede obtener un rendimiento
insuficiente o se pude dañar el motor de manera permanente. Las
averías del motor ocasionadas por un mantenimiento inadecuado
del filtro de aire no están cubiertas por la garantía del producto.
Limpieza del filtro de aire
1. Abra la tapa del filtro de aire para lo cual debe aflojar el tornillo
de la tapa
(Fig. 22).
2
. Extraiga el filtro de aire de su alojamiento (Fig. 22).
3. Lave el filtro de aire con agua y detergente. Enjuague
minuciosamente el filtro de aire y déjelo secar.
4. Cubra el filtro de aire con una capa ligera de aceite SAE 30 limpio.
5. Apriete el filtro de aire para distribuir y eliminar el exceso de aceite.
6. Vuelva a instalar el filtro de aire en su alojamiento (Fig. 22).
NOTA: Si se opera
la unidad sin el filtro
de aire y sin la cubierta del
filtro de aire se ANULARÁ la garantía.
7. Inserte los ganchos del alojamiento del filtro de aire dentro de
las ranuras de la tapa del filtro de aire (Fig. 23).
8. Debe girar la tapa del filtro de aire hacia la derecha y alinear el
tornillo de la cubierta con el orificio destinado a dicho tornillo
(Fig. 23). Apriete el tornillo de la tapa para sujetar d
icha tapa.
N
OTA: No ajuste en exceso ya que esto puede arruinar la rosca del
tornillo.

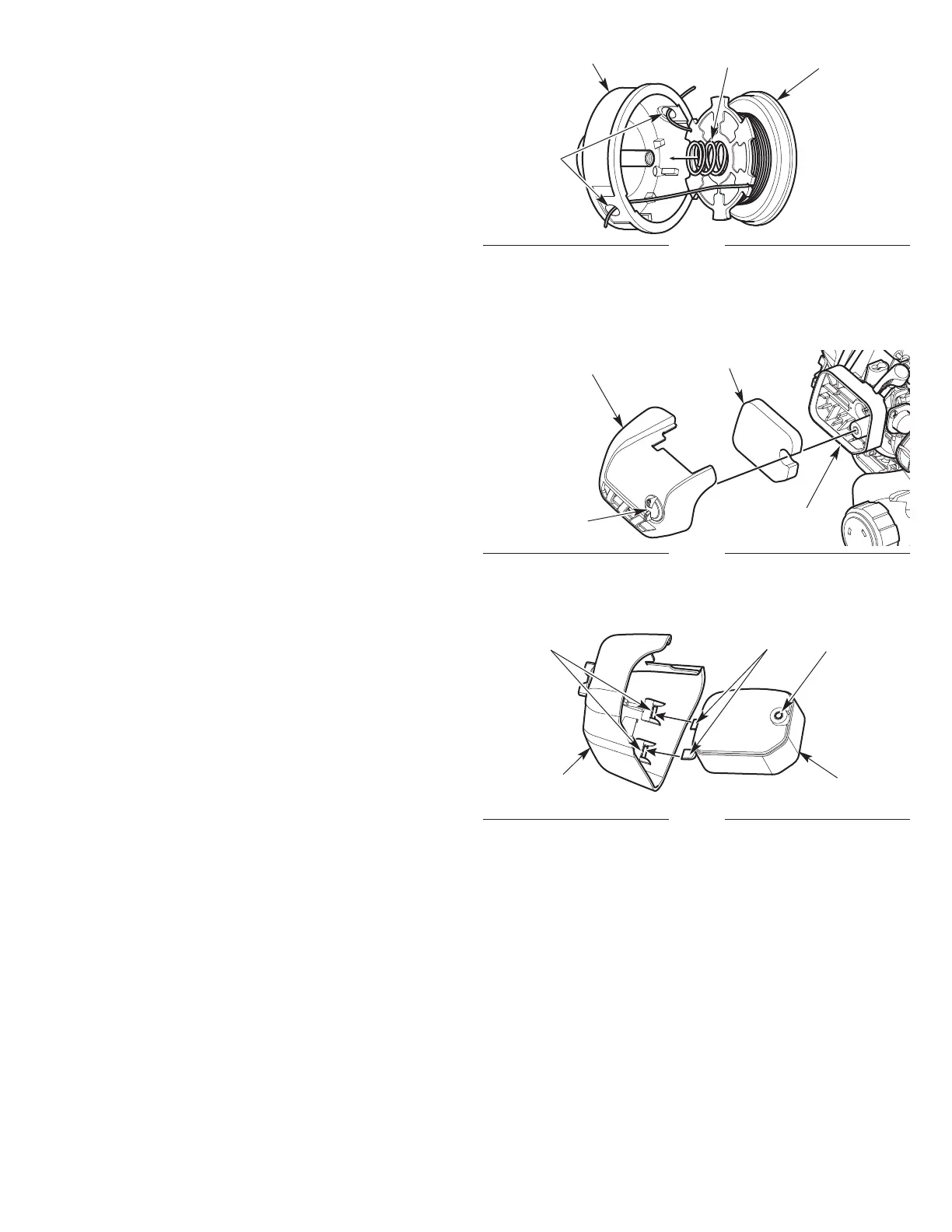

Fig. 22
Fig. 23
Ganchos
Tapa del filtro
de aire
Filtro de aire
Alojamiento del
filtro de aire
Tapa del filtro de aire
Tornillo de
la tapa
Orificio para
el tornillo de
la tapa
Alojamiento del
filtro de aire
Ranuras
Parte 3 – Instalación del carretel interior
1. Pase los extremos de los hilos a través de los ojales de la
bobina exterior (Fig. 21).
2. Coloque el resorte dentro del carrete interior (Fig. 21).
3. Inserte el carrete interior dentro de la bobina exterior (Fig. 21).
Oprima el carrete interior y la bobina exterior uno contra otro.
4. Mientras sujeta el carrete interior y la bobina exterior juntos, tire
firm
emente de los dos extre
mos del hilo para soltarlos de las
ranuras de retención.
5. Mientras sujeta el carrete interior y la bobina exterior juntos,
enrosque la perilla de impacto en sentido contrario a las agujas
del reloj (Fig. 15). Ajuste firmemente la perilla de impacto.
Fig. 21
Ojales
Bobina exterior Resorte Carrete interior
