Remplacement de la tarière
mAVERTISSEMENT! S’assurer d’arrêter la machine
et de retirer la batterie avant de procéder à toute tâche
d’entretien sur la pelle à neige sans cordon.

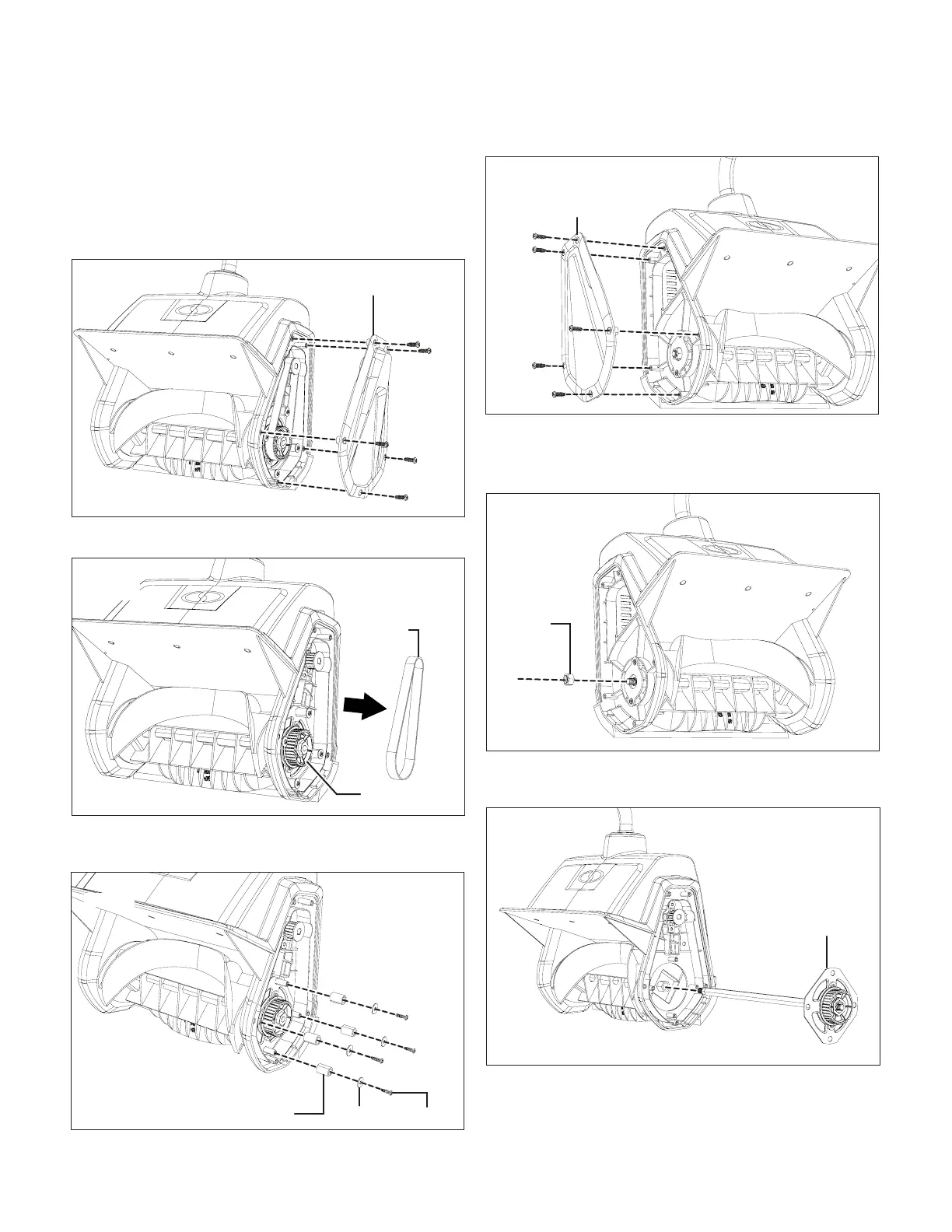

1. Démontez le couvercle latéral gauche en retirant les cinq
(5) vis qui le maintiennent en place (Fig. 10).
2. Retirez la courroie de la roue motrice (Fig. 11).
3. Retirez les vis, les rondelles et les douilles de la roue
motrice (Fig. 12).
4. Démontez le couvercle latéral droit en retirant les cinq
(5) vis qui le maintiennent en place (Fig. 13).
5. Utilisez une main pour tenir la tarière et, en même temps,
utilisez l’autre main pour retirer l’écrou de l’ensemble
tarière du côté droit (Fig. 14).
6. Du côté gauche, retirez l’ensemble axe de la tarière
(Fig. 15).
Couvercle latéral gauche
Fig. 10
Roue motrice
Fig. 11
Courroie
Douille
Fig. 12
Rondelle Vis
Couvercle latéral droit
Fig. 13
Écrou
d’ensemble
tarière
Fig. 14
Ensemble axe
de tarière
Fig. 15
