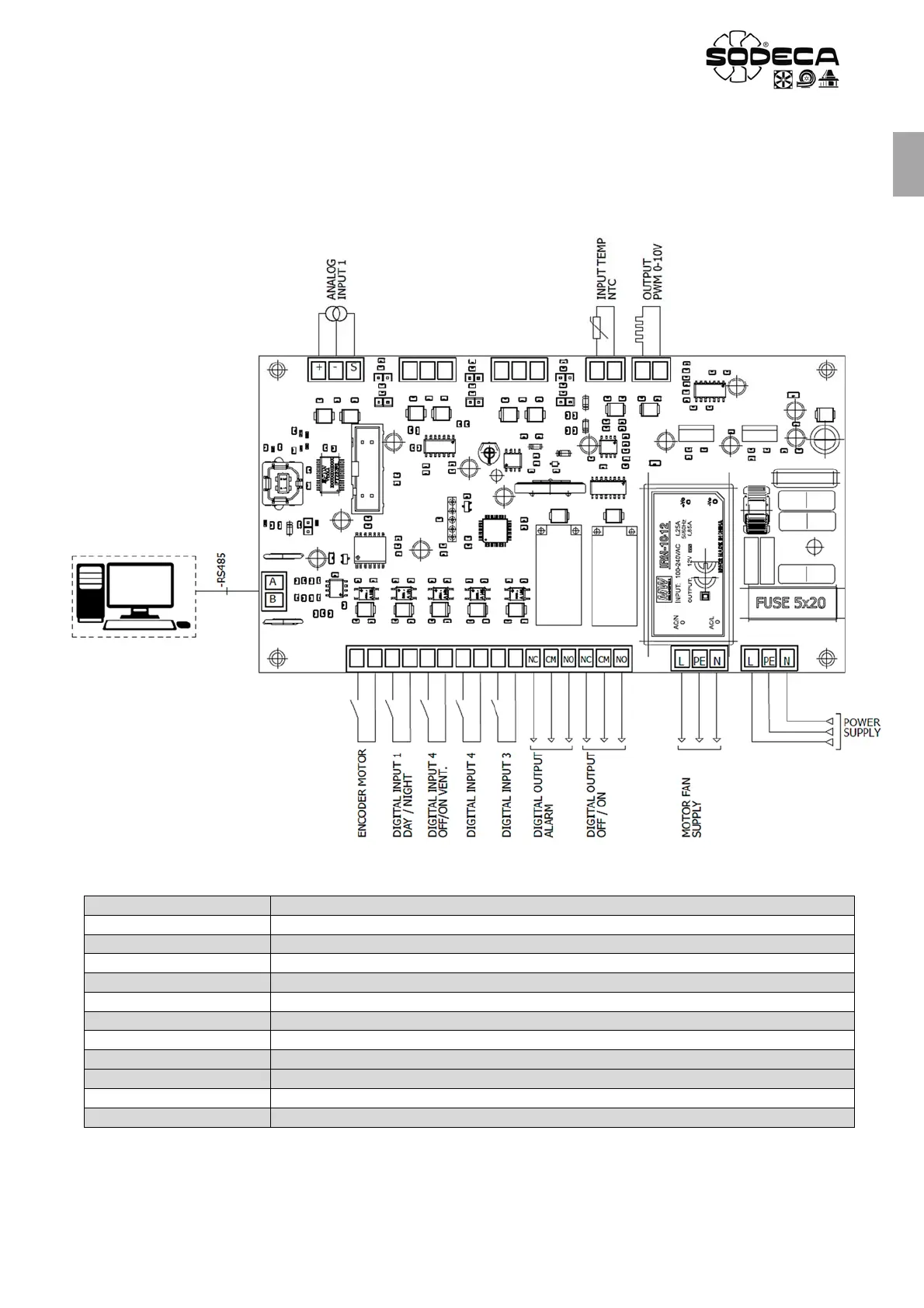

6. Conexiones eléctricas
• El equipo viene conectado de fábrica, el usuario debe conectar el interruptor del EC CONTROL con la manguera
de alimentación externa, también tiene que conectar las tomas de presión del equipo.
• Seleccione un cable de alimentación con una sección acorde con la intensidad del equipo.
• Debe conectarse la toma de tierra del equipo.
ºC Puede conectarse un sensor para medir la temperatura en ºC. (0 – 10V o 4-20mA)
HR% Puede conectarse un sensor para medir el porcentaje de humidad. (0 – 10V o 4-20mA)
CO
2
Puede conectarse un sensor para medir el nivel de CO
2.
(0 – 10V o 4-20mA)
NTC/PT100 Entrada NCT o PT100
0-10V CONTROL Control de señal de salida de 0–10V
USB Puerto de entrada USB
MODBUS Puerto de modbus
PWM Entrada de señal PWM, necesaria para el control de velocidad del ventilador
I/O Puertos de entradas y salidas digitales
ANALOG INPUT 1 Configurable des de “APP” para conexión de los sensores de ºC, HR, CO
2
o NTC/PT100
RELAY OUT Salida de conexión de relé
230V POWER SUPPLY Alimentación a 100-230VAC – 50/60Hz
