Sojag Ellington - Step 10: Middle Roof Bars Installation

22

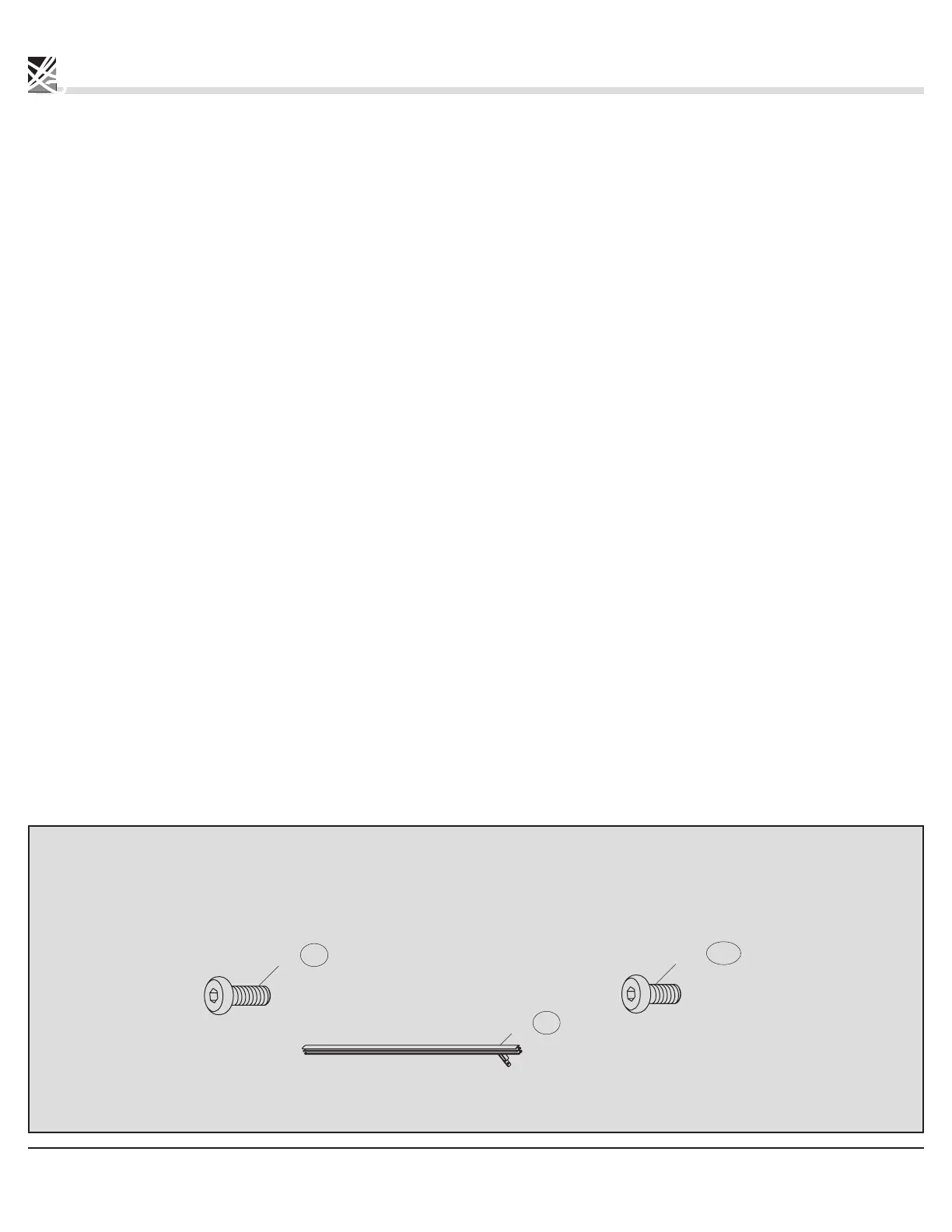

Parts required for this step / Pièces requises pour cette étape :
ASSEMBLY ASSEMBLAGE
© Sojag inc. 2014
Étape 10
10.1 Installer les barres de toit du centre (E) au connecteur
de toit intérieur (J1) en utilisant les vis (U1).
10.2 Visser le fer angle sur la barre de toit du centre (E)
aux moulures (B, B1, C et C1) en utilisant une vis (U).
Répéter pour toutes les barres de toit du
centre (E) restantes.
Step 10
10.1 Install the middle roof bar (E) to the inside
roof connector (J1) using the screws (U1).
10.2 Screw the iron angle on the middle roof
bar (E) to the ogees (B, B1, C and C1) using
a screw (U).
Repeat for all remaining middle roof bars (E).
U
X6
U1
X12
E
X6
