SOLIS Ltd
SOLIS-House
CH-8152 Glattbrugg
SOLIS MASTER TOP
2_drawing parts Master Top_M
29.08.2005/BB
30.08.05
Technik/Entwicklung

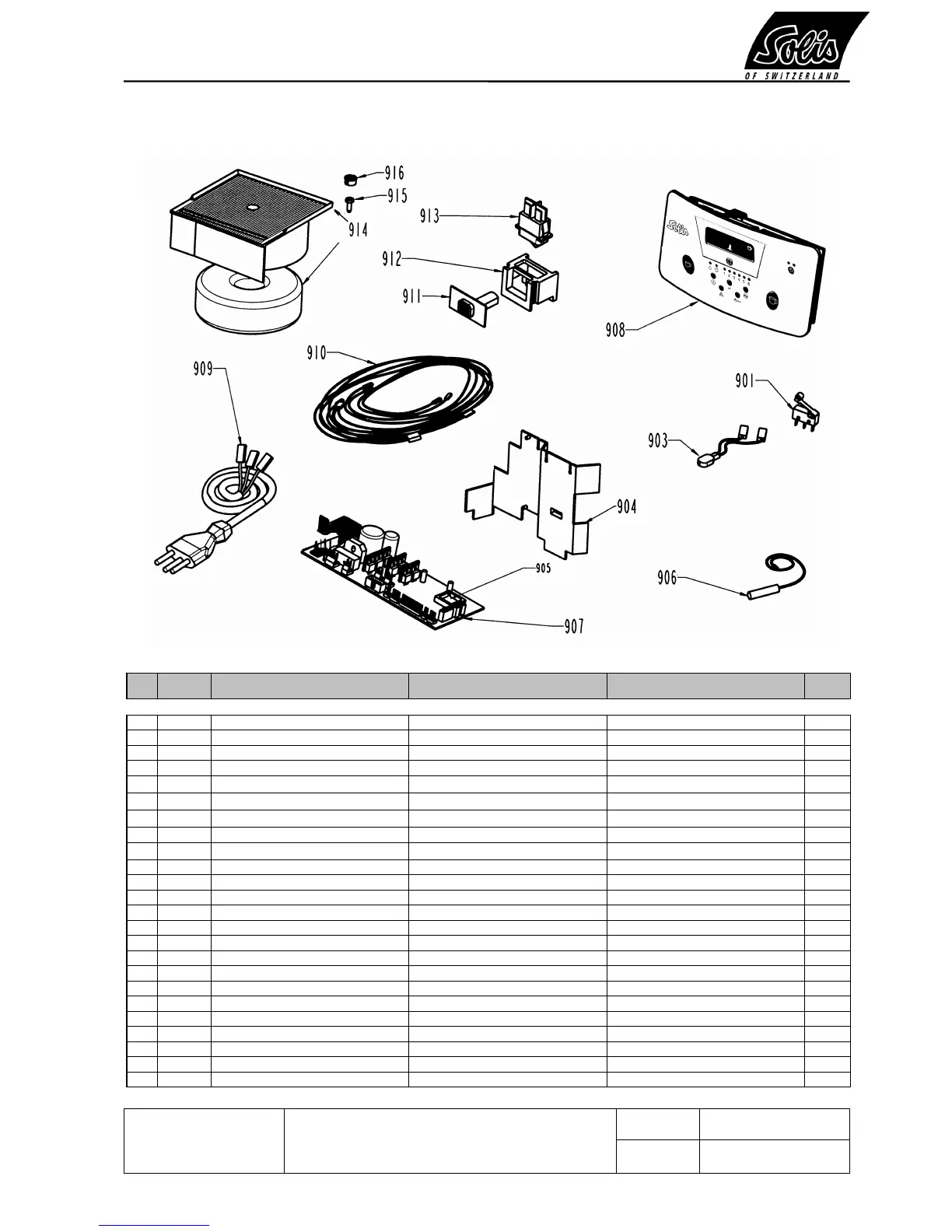

Drawing 9 / Zeichnung 9 / Planche 9
Pos Art-Nr. Artikelbezeichnung Deutsch Description francais Description english Sp set
. 3622.23 Kabelverbindungset Schalter-Print (100
V
Petit cable pour cable d'alimentation (10
0
wire connection for PCB (100V-130V)
. 3622.28 Kabelverbindung Schalter-Print 230V Petit cable d`alimentation 230 V wire connection for PCB 230 V
901 3622.30 Microschalter interrupteur mini. microswitch with wheel
903 3621.70 Thermoschutz Pumpe prodection pompe klixon for pump
904 3622.50 Steuerungs-Isolation isolation de la commande isolation to PC-board
1
905 3621.97 Hkm Prozessor Master Top V015 Hkm Processeur Master Top eprom Master Top
1
906 3622.35 Reedkontakt contact reed reed contact
907 3621.99 Steuerung Master Top 200-230V commande Master Top 200 - 230 Volt PC-board Master Top 200 - 230 Volt 1
907 3622.00 Steuerung Solis 100-180V Commande 100 - 180 Volt PC - board 100 - 180 Volt
2
908 3622.32 Bedienpanel Master Top silber panel compl. Master Top argent panel Master Top silver
1
908 3622.34 Bedienpanel zu Master Top blau panel compl. Master Top bleu panel Master Top blue
1
908 3622.36 Bedienpanel Master Top grau panel compl. Master Top gris panel Master Top grey 1
909 3622.27 Netzkabel 230V CH cable d'alimentation main cable
910 3622.25 Kabelbaum/Netzkabel harnais de cables set cable compl
911 3627.76 Schalterbetätigung blau interrupteur bleu switch knob blue
1
911 3627.77 Schalterbetätigung grau interrupteur gris switch knob grey 1
911 3627.81 Schalterbetätigung silber interrupteur argent switch knob silver
1
912 3622.06 Schalterhalter appui de interrupteur switch holder
913 3622.05 Netzschalter
commutateur principal main switch
914 3622.10 Transformator 230V 50-60 HZ-12V transformateur 230V 50-60 Hz - 12V transformer 230V 50-60 Hz - 12V 1
914 3622.11 Transformator 120V 50-60 HZ-12V transformateur 120V 50-60 HZ-12V transformer 120V 50-60 Hz - 12V
1
914 3622.12 Transformator 100V 50-60 HZ-12V transformateur 100V 50-60 Hz - 12V transformer 100V 50-60 Hz - 12V
1
915 3620.77 Linsenschraube M4x12 vis screw
916 3627.99 Deckel Podest couvercle cover support
