FUNKTIONSWEISE UND BEDIENUNG
Normalbetrieb
Verwendung der Funkhandsender Keygo io
Verwendung von Funkhandsendern des Typs Keytis io
PRODUKTBESCHREIBUNG
Das Steuergerät CONTROL BOX 3S ist für die Steuerung von einem oder zwei Somfy 24 V-Antriebe zum Öffnen und Schließen von Hoftoren vorgesehen.
5
6
Vollöffnung (Abb. 5)
Fußgängeröffnung (Abb. 6)
7
Schließen (Abb. 7)
1
Vollöffnung (Abb. 1)
Drücken Sie die Taste, die auf die Steuerung der Vollöffnung des Tors
programmiert ist.
3
2
Schließen (Abb. 3)
Fußgängeröffnung (Abb. 2)
Drücken Sie die Taste, die auf die Steuerung der Fußgängeröffnung des
Tors programmiert ist.
Stopp (Abb. 4)
4
STOP
DE
Control Box 3S io
Copyright © 2011 Somfy SAS. All rights reserved
5
13
STOP

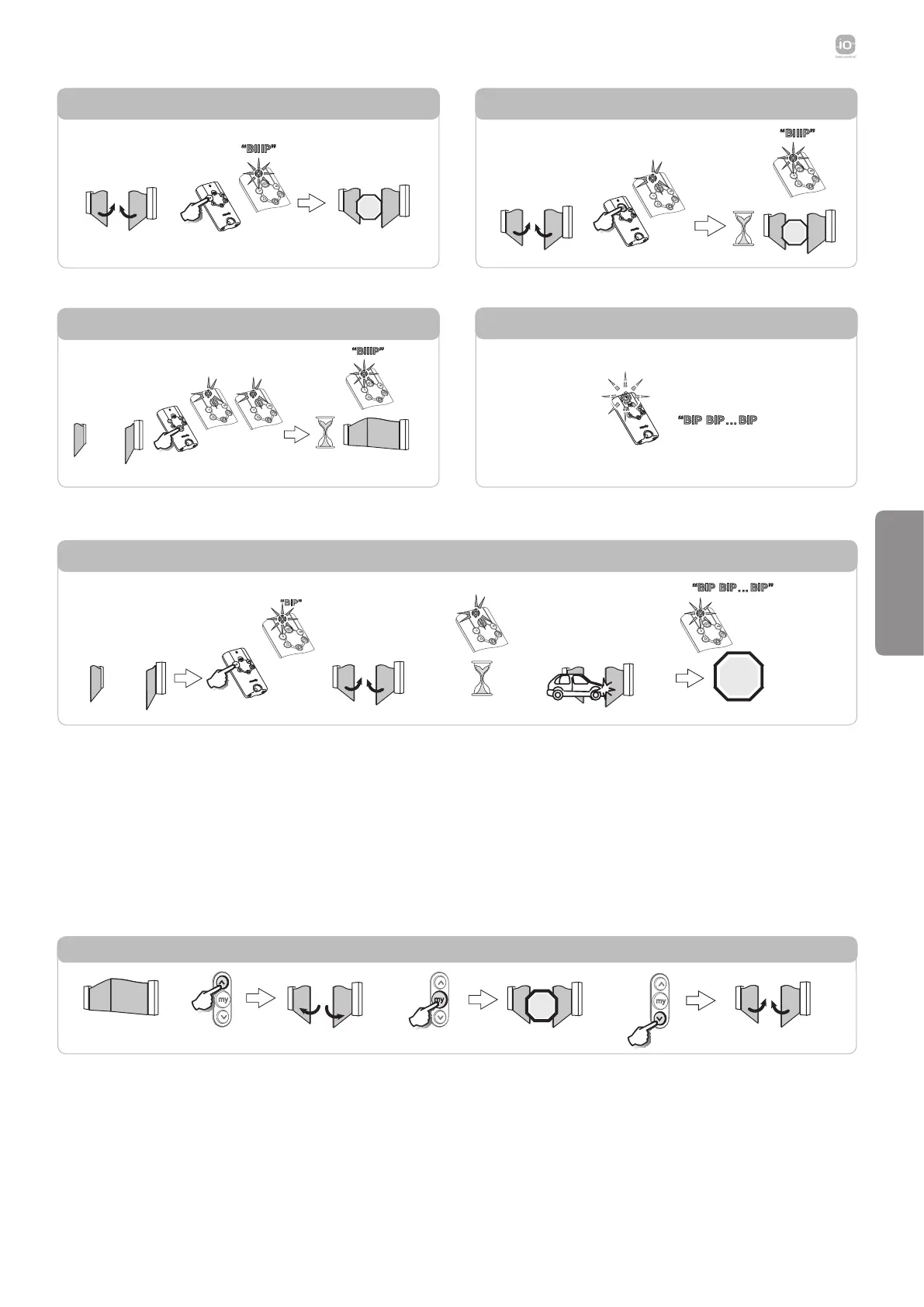

Sonderfunktionen
Je nach installierten Peripheriegeräten und Betriebsoptionen, die von Ihrem Monteur programmiert wurden, kann der Antrieb über folgende Sonderfunktionen
verfügen:
Funktionsweise mit einem Funkhandsender des Typs Situo io, Telis io, Composio io (Abb. 13)
Stopp (Abb. 8)
8
STOP
Alles Stopp (Abb. 9)
9
STOP
Alles Schließen (Abb. 10)
10
Unterbrochene Bewegung (Abb. 11)
11
12
STOP
Nicht ausgeführte Bewegung (Abb. 12)
Funktion der Sicherheits-Lichtschranke
Ein Hindernis, das die Lichtschranke unterbricht, verhindert das Schließen des Tors.
Wenn während des Torschließens ein Hindernis erkannt wird, hält das Tor an und öffnet sich wieder ganz oder teilweise, je nachdem, was bei der
Inbetriebnahme programmiert wurde.
Wird die Lichtschranke länger als 3 Minuten unterbrochen schaltet da System in den „kabelgebundenen Totmannmodus“ um. In diesem Modus veranlasst
ein Befehl über einen Kabeleingang eine Bewegung des Tors mit reduzierter Geschwindigkeit. Die Bewegung dauert solange, wie die Steuertaste gedrückt
wird und endet sofort, wenn die Taste losgelassen wird. Das System geht wieder in Normalbetrieb, sobald die Lichtschranke nicht mehr unterbrochen ist.
Bitte beachten: Für die kabelgebundene „Totmannfunktion“ muss ein Sicherheitsschalter verwendet werden (zum Beispiel der Schlüsselschalter, Artikelnr.
1841036).
Funktion der Hinderniserkennung
Wird während des Öffnens ein Hindernis erkannt, hält das Tor an und schließt wieder ein Stück.
Wird während des Schließens ein Hindernis erkannt, hält das Tor an und öffnet dann wieder.
