Betrieb mit einer gelben Signalleuchte
Die orange Signalleuchte ist während aller Torbewegungen aktiv.
Eine Vorwarnung 2 Sekunden vor Beginn der Bewegung kann während der Installation konguriert werden.
Funktion der Außenbeleuchtung
Je nach Programmierung bei der Installation, wird die Außenbeleuchtung bei jeder Aktivierung des Antriebs eingeschaltet und leuchtet nach dem Ende der
Torbewegung noch für eine programmierte Zeit weiter.
Wenn ein Funkhandsender auf die Außenbeleuchtung programmiert ist, ist die Funktionsweise folgende:
14
15
Mit einem Funkhandsender mit 2 oder 4 Tasten (Abb. 14)
Drücken Sie die programmierte Taste, um die Außenbeleuchtung zu
steuern.
Mit einem Funkhandsender mit 3 Tasten (Abb. 15)
Sequenzielle Funktion mit automatischer Torschließung nach einer Verzögerung
Das Tor wird nach einer bei der Installation programmierten Verzögerung automatisch geschlossen.
Wird während der Verzögerung ein neuer Befehl eingegeben, wird die automatische Schließung aufgehoben und das Tor bleibt geöffnet.
Der nächste Befehl führt zum Schließen des Tors.
Betrieb mit Notstrombatterie
Wenn eine Notstrombatterie installiert wird, kann der Antrieb arbeiten, selbst wenn der Netzstrom ausfällt.
Die Funktionsweise ist ändert sich unter diesen Umständen:
• Die Geschwindigkeit wird reduziert.
• Der installierte Zubehör (Lichtschranke, gelbe Warnleuchte, festverkabelte Codetastatur usw.) funktionieren nicht.
Technische Daten der Batterie:
• Autonomie: 24 Std.; 3 Zyklen, je nach Gewicht des Tors.
• Ladedauer: 48 Std.
• Lebensdauer, bevor sie ersetzt werden muss: ca. 3 Jahre.
Um die Lebensdauer der Batterie zu verlängern, sollten Sie dreimal pro Jahr die Spannungsversorgung unterbrechen und den Antrieb das Tor einige Male
mit der Batterie öffnen und schließen lassen.
Hinzufügen von Funkhandsendern
Keygo io (Abb. 16)
Auf folgende Weise kann die Funktion einer Taste eines eingelernten Funkhandsenders Keygo io (Funkhandsender “A”) auf die Taste eines neuen
Funkhandsenders Keygo io (Funkhandsender “B”) kopiert werden.
Wenn beispielsweise die Taste des Funkhandsenders A eine Vollöffnung des Tors veranlasst, veranlasst ein Druck auf die Taste des neuen Funkhandsenders
B ebenfalls eine Vollöffnung des Tors.
Funkhandsender „A“ = bereits eingelernter Quell-Funkhandsender
Funkhandsender „B“ = einzulernender Ziel-Funkhandsender
2s
Funkhandsender “B”Funkhandsender “A”
ca. 16
DE
Control Box 3S io
Copyright © 2011 Somfy SAS. All rights reserved
7
Überprüfungen
Sicherheitsvorrichtungen (Lichtschranke, Kontaktleiste)
Alle 6 Monate auf einwandfreie Funktion prüfen.
Notstrombatterie
Um die Lebensdauer der Batterie zu verlängern, sollten Sie dreimal pro Jahr die Spannungsversorgung unterbrechen und den Antrieb das Tor einige Male
mit der Batterie öffnen und schließen lassen. Lassen Sie die Notstrombatterie von einer qualizierten Fachkraft (Monteur) austauschen.

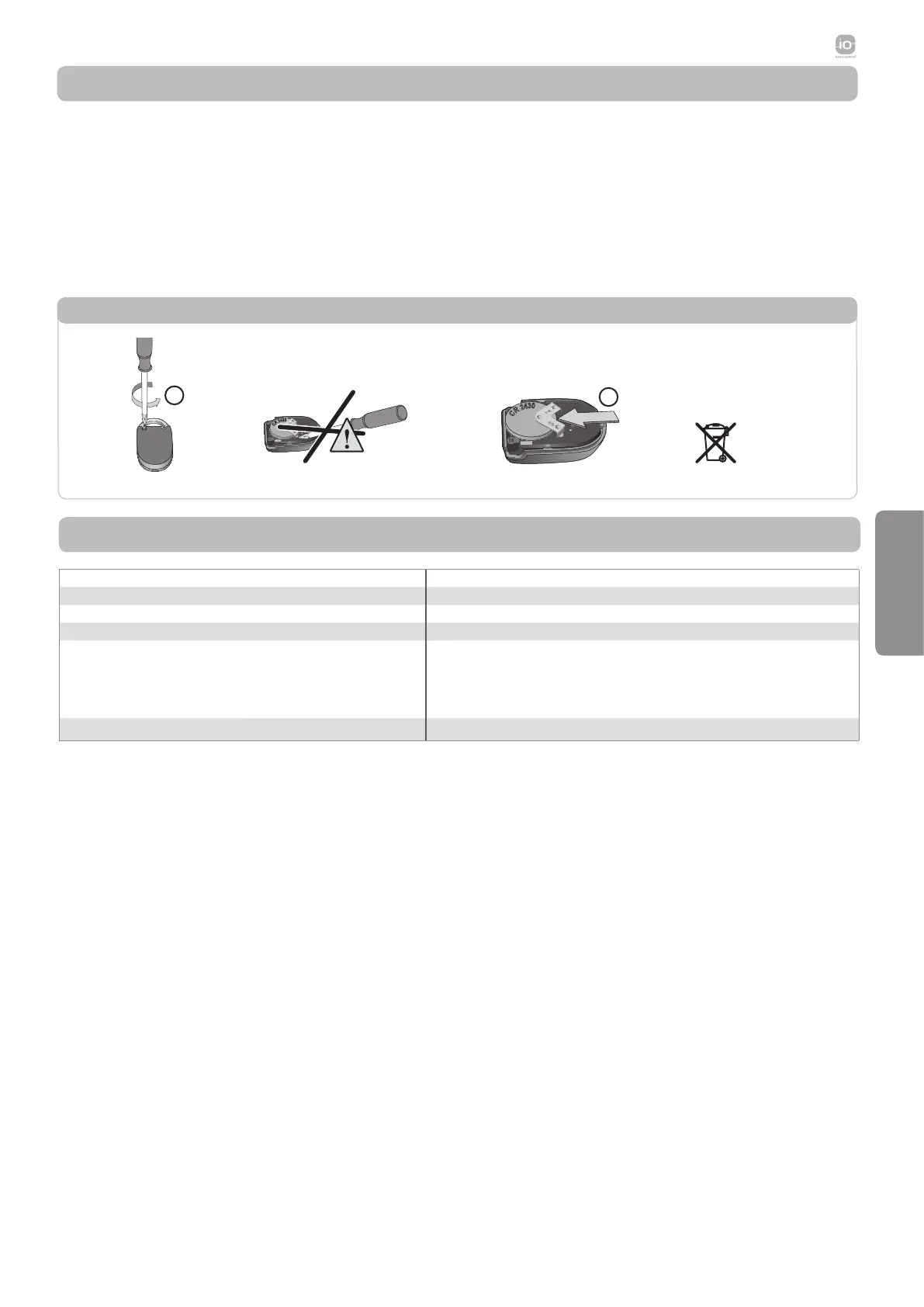

Austausch der Knopfzelle eines Funkhandsenders Keygo io (Abb. 17)
WARTUNG
TECHNISCHE EIGENSCHAFTEN
Spannungsversorgung Netzkabel 230 V - 50 Hz
Maximale Stromaufnahme 800 W (mit Außenbeleuchtung 500 W)
Klimatische Bedingungen - 20 °C / + 60 °C - IP 44
Funkfrequenz SOMFY io 868 - 870 MHz
Anzahl speicherbare Kanäle Steuerungen 1 W
(Keygo io, Situo io, ...)
Steuerung Voll-/Fußgängeröffnung: 30
Steuerung Beleuchtung: 4
Steuerung Hilfsausgang: 4
Steuerungen 2 W
(Keytis io, Telis io, Composio io, ...)
unbegrenzt
Ausgang Außenbeleuchtung 230 V - 500 W
