SOMFY Control Box 3S io

IT
Control Box 3S io
4 Copyright © 2011 Somfy SAS. All rights reserved
5
6
Apertura totale (Fig. 5)
Apertura pedonale (Fig. 6)
7
Chiusura (Fig. 7)
FUNZIONAMENTO E UTILIZZO
Funzionamento normale
Utilizzo dei telecomandi di tipo Keygo io
Utilizzo dei telecomandi di tipo Keytis io
DESCRIZIONE DEL PRODOTTO
Il quadro elettrico di comando è destinato al comando di uno o di due motori da 24V Somfy per l'apertura e la chiusura della porta.
1
Apertura totale (Fig. 1)
Premere il tasto programmato per comandare l'apertura totale della porta.
3
2
Chiusura (Fig. 3)
Apertura pedonale (Fig. 2)
Premere il tasto programmato per comandare l'apertura pedonale della
porta.
Arresto (Fig. 4)
4
STOP
IT
Control Box 3S io
Copyright © 2011 Somfy SAS. All rights reserved
5
13
STOP

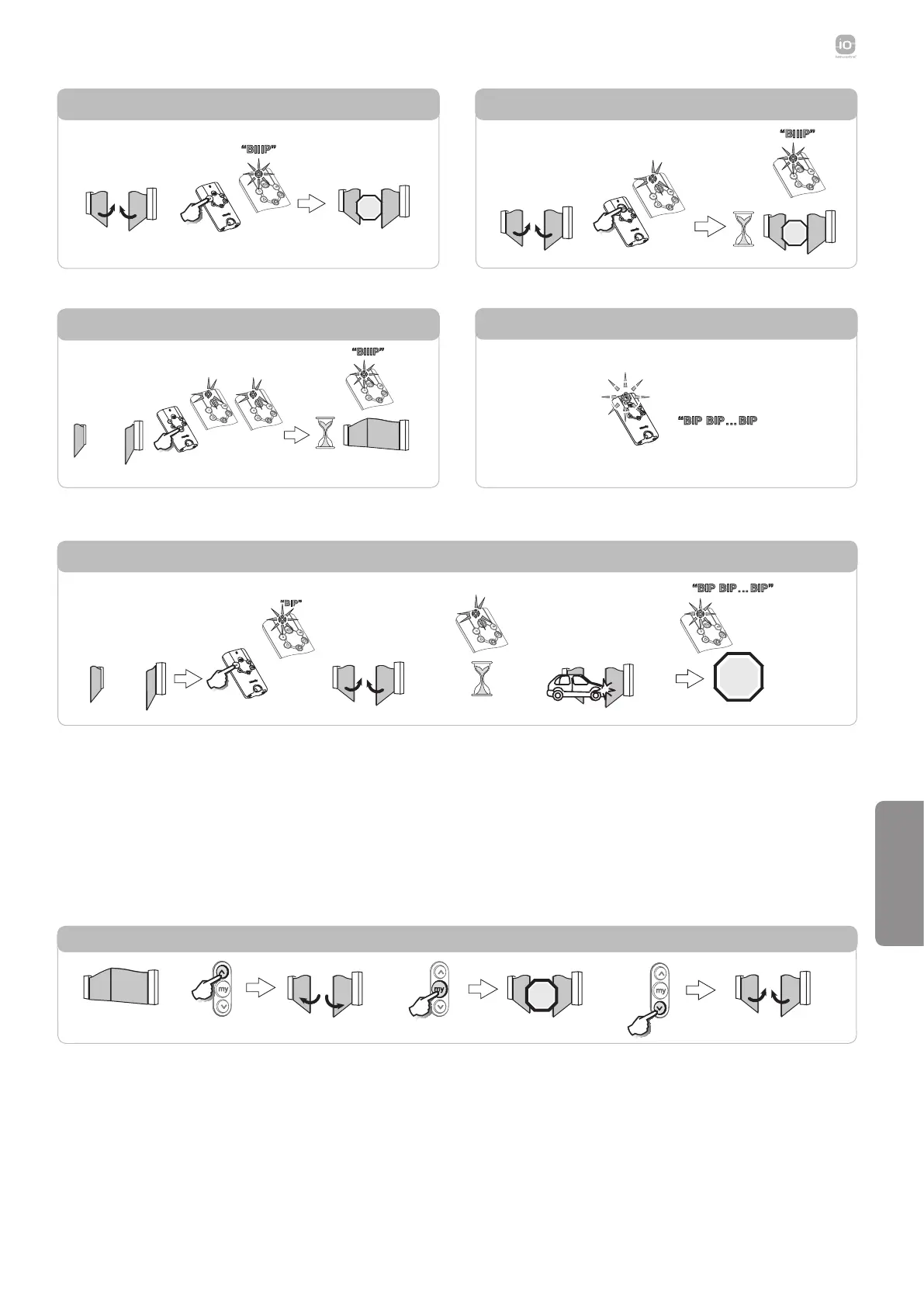

Funzionamenti particolari
In base alle periferiche installate ed alle opzioni di funzionamento programmate dal vostro installatore, la motorizzazione può funzionare nei seguenti modi:
Funzionamento con un telecomando di tipo Situo io, Telis io, Composio io (Fig. 13)
Arresto (Fig. 8)
8
STOP
Arresto generale (Fig. 9)
9
STOP
Chiusura generale (Fig. 10)
10
Movimento interrotto (Fig. 11)
11
12
STOP
Movimento non eseguito (Fig. 12)
Funzionamento delle fotocellule di sicurezza
Un ostacolo posizionato tra le fotocellule impedisce la chiusura della porta.
Se si rileva un ostacolo durante la chiusura della porta, questa si ferma per poi riaprirsi totalmente o parzialmente in base alla programmazione effettuata
durante l’installazione.
Dopo aver nascosto le fotocellule per 3 minuti, il sistema commuta sulla modalità di funzionamento «presenza uomo lare». In questa modalità, il comando
su un ingresso lare comporta il movimento della porta a velocità ridotta. Il movimento persiste nché si aziona il comando e cessa immediatamente al
rilascio del comando stesso. Il sistema ritorna alla modalità di funzionamento normale non appena le fotocellule non sono più nascoste.
Attenzione: la modalità «presenza uomo lare» richiede l’impiego di un contatto di sicurezza (ad es. invertitore a chiave art. 1841036).
Funzionamento del rilevamento di ostacolo
Il rilevamento di un ostacolo durante l’apertura provoca l’arresto, poi l’arretramento della porta.
Il rilevamento di un ostacolo durante la chiusura provoca l’arresto, poi la riapertura della porta.
