Fonctionnements particuliers
Selon les périphériques installés et les options de fonctionnement programmées par votre installateur, la motorisation peut avoir les fonctionnements
particuliers suivants :
Fonctionnement avec une télécommande type Situo io, Telis io, Composio io (Fig. 13)
Stop (Fig. 8)
8
STOP
Stop général (Fig. 9)
9
STOP
Fermeture générale (Fig. 10)
10
Mouvement interrompu (Fig. 11)
11
12
STOP
Mouvement non exécuté (Fig. 12)
Fonctionnement des cellules de sécurité
Un obstacle placé entre les cellules empêche la fermeture du portail.
Si un obstacle est détecté pendant la fermeture du portail, celui-ci s’arrête puis se réouvre totalement ou partiellement suivant la programmation effectuée
lors de l’installation.
A partir de 3 minutes d’occultation des cellules, le système bascule en mode de fonctionnement «homme mort laire». Dans ce mode, une commande sur
une entrée laire entraîne le mouvement du portail à vitesse réduite. Le mouvement dure tant que la commande est maintenue et cesse immédiatement
lorsque la commande est relâchée. Le système repasse en mode de fonctionnement normal dès que les cellules cessent d’être occultées.
Attention : le mode «homme mort laire» nécessite l’usage d’un contact de sécurité (ex. inverseur à clé ref. 1841036).
Fonctionnement de la détection d’obstacle
Une détection d’obstacle durant l’ouverture provoque l’arrêt puis le retrait du portail.
Une détection d’obstacle durant la fermeture provoque l’arrêt puis la ré-ouverture du portail.
FR
Control Box 3S io
Copyright © 2011 Somfy SAS. All rights reserved
6
Fonctionnement avec feu orange clignotant
Le feu orange est activé lors de tout mouvement du portail.
Une pré-signalisation de 2 s avant le début du mouvement peut être programmée lors de l’installation.
Fonctionnement de l’éclairage déporté
Suivant la programmation effectuée lors de l’installation, l’éclairage s’allume à chaque mise en route de la motorisation et reste allumé à la n du
mouvement pendant la durée de temporisation programmée.
Si une télécommande est programmée pour l’éclairage déporté, le fonctionnement est le suivant :
14
15
Avec une télécommande 2 ou 4 touches (Fig. 14)
Appuyez sur la touche programmée pour piloter l’éclairage.
Avec une télécommande 3 touches (Fig. 15)
Fonctionnement en mode séquentiel avec refermeture automatique après temporisation
La fermeture automatique du portail s’effectue après un délai programmé lors de l’installation.
Une nouvelle commande pendant ce délai annule la fermeture automatique et le portail reste ouvert.
La commande suivante entraîne la fermeture du portail.
Fonctionnement sur batterie de secours
Si une batterie de secours est installée, la motorisation peut fonctionner même en cas de coupure générale de courant.
Le fonctionnement s’effectue alors dans les conditions suivantes :
• Vitesse réduite.
• Les périphériques (cellules photoélectriques, feu orange, clavier à code laire, etc.) ne fonctionnent pas.
Caractéristiques de la batterie :
• Autonomie : 24 h ; 3 cycles de fonctionnement suivant le poids du portail.
• Temps de recharge : 48 h
• Durée de vie avant remplacement : 3 ans environ.
Pour une durée de vie optimale de la batterie, il est recommandé de couper l’alimentation principale et de faire fonctionner le moteur sur batterie pendant
quelques cycles, ceci 3 fois par an.

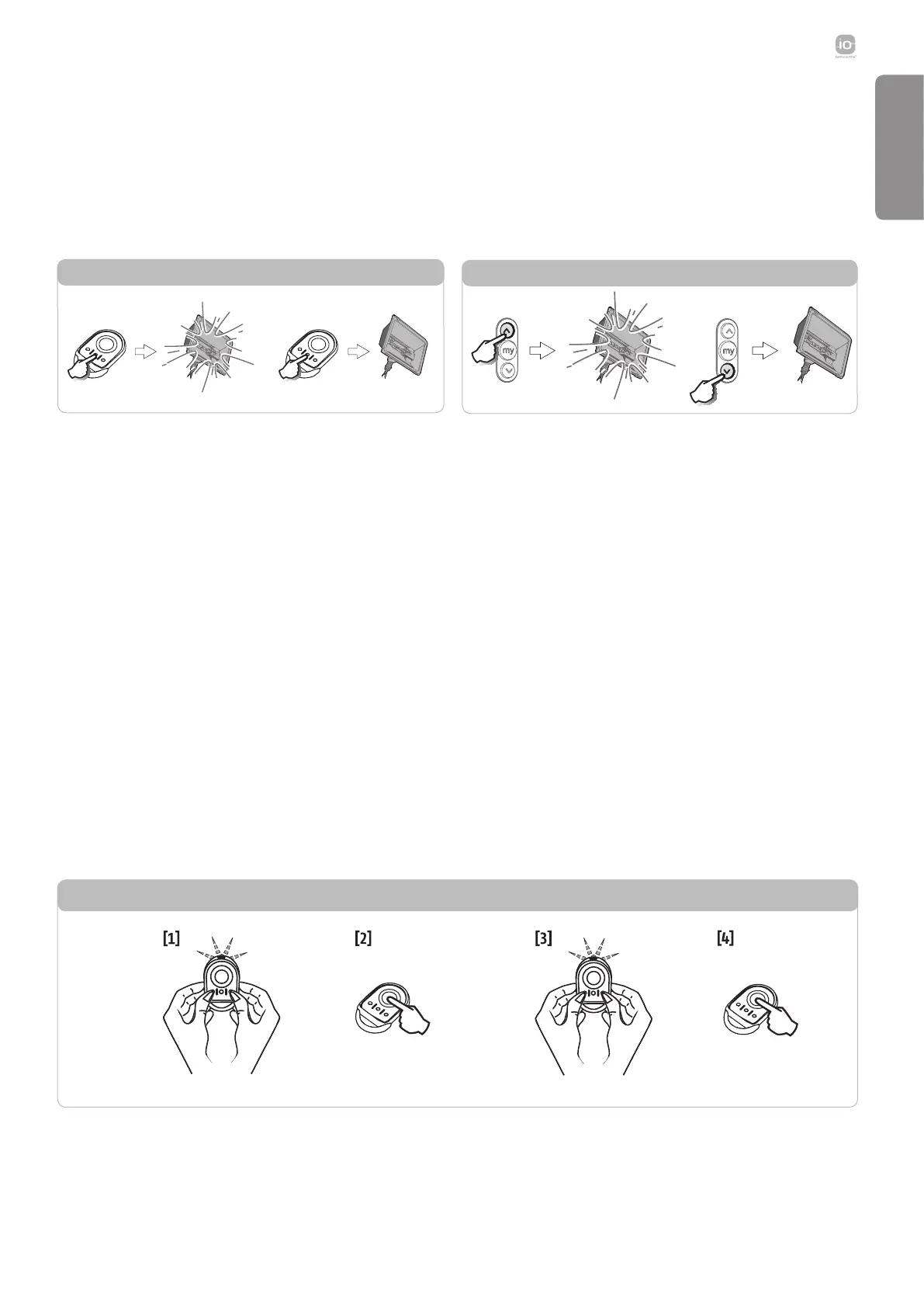

Ajout de télécommandes
Keygo io (Fig. 16)
Cette opération permet de copier la fonction d’une touche d’une télécommande Keygo io mémorisée (télécommande “A”) sur la touche d’une nouvelle
télécommande Keygo io (télécommande “B”).
Par exemple, si la touche de la télécommande “A” commande l’ouverture totale du portail, la touche de la nouvelle télécommande “B” commandera aussi
l’ouverture totale du portail.
Télécommande “A” = télécommande “source” déjà mémorisée
Télécommande “B” = télécommande “cible” à mémoriser
Télécommande “B”Télécommande “A”
16
