Sonoff DIY DUAL R3 LITE User Manual

SONOFF TECHNOLOGIES CO., LTD.
35
Français

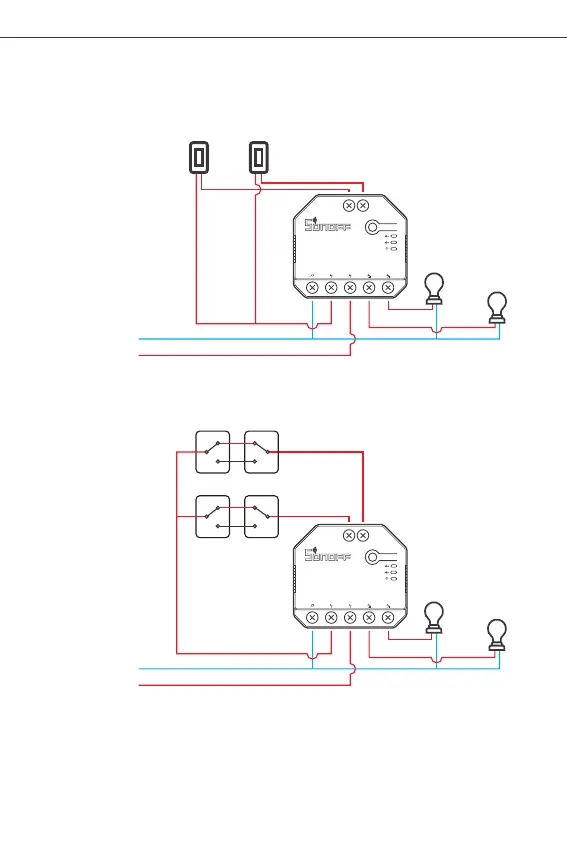

① Pour activer le contrôle à double relais, S1 et S2 sont nécessaires pour connecter
l'interrupteur à bouton-poussoir en mode impulsion ou l'interrupteur à bascule
en mode bordure.
1
2
S2 S1
N In L In L In LOut1LOut2
1
2
S2 S1
N In L In L In LOut1LOut2
②Connectez les interrupteurs SPDT en mode «edge» pour obtenir un double contrôle
bidirectionnel:
L
L1
L2
SPDT
L
L1
L2
SPDT
L
L1
L2
SPDT
L
L1
L2
SPDT
Switch Switch
N In
L In
L Out 1
L Out 2
N In
L In
L Out 1
L Out 2
Schéma de câblage de la lampe de contrôle:

Sonoff DIY DUAL R3 LITE Specifications

General

Brand	Sonoff
Model	DIY DUAL R3 LITE
Category	Switch
Language	English
