Sonoff DIY DUAL R3 LITE

SONOFF TECHNOLOGIES CO., LTD.
43
Italiano

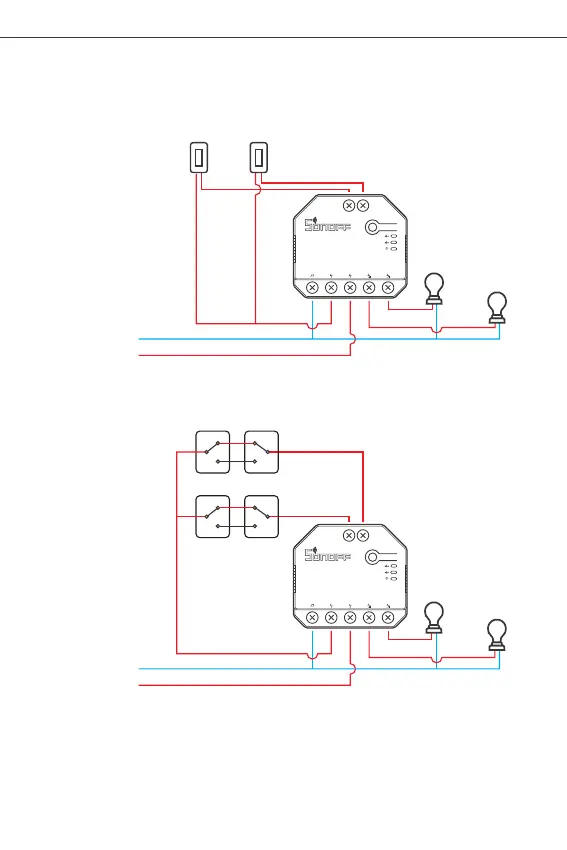

① Per abilitare il controllo a doppio relè, S1 e S2 devono essere collegati all'interruttore
a pulsante nella modalità a impulsi o all'interruttore a bilanciere nella modalità
edge:
1
2
S2 S1
N In L In L In LOut1LOut2
1
2
S2 S1
N In L In L In LOut1LOut2
②Collegare gli interruttori SPDT nella modalità edge per ottenere il doppio controllo
a due vie:
L
L1
L2
SPDT
L
L1
L2
SPDT
L
L1
L2
SPDT
L
L1
L2
SPDT
Switch Switch
N In
L In
L Out 1
L Out 2
N In
L In
L Out 1
L Out 2
Istruzioni per il collegamento della lampada:
