Sonoff DIY DUAL R3 LITE User Manual

SONOFF TECHNOLOGIES CO., LTD.
51
Русский язык

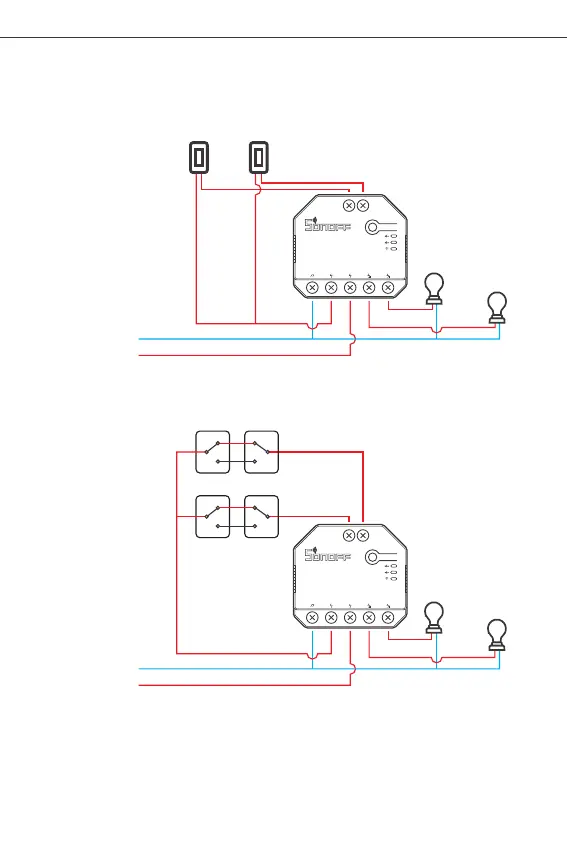

① Для того чтобы включить двойное реле управление, для S1 и S2 необходимо
подключить кнопочный выключатель в импульсном режиме или кулисный
выключатель в краевом режиме:
1
2
S2 S1
N In L In L In LOut1LOut2
1
2
S2 S1
N In L In L In LOut1LOut2
②Подключите выключатели SPDT в краевом режиме для достижения двойное
двустороннее управление :
L
L1
L2
SPDT
L
L1
L2
SPDT
L
L1
L2
SPDT
L
L1
L2
SPDT
Switch Switch
N In
L In
L Out 1
L Out 2
N In
L In
L Out 1
L Out 2
Инструкция по подключению светильника:
