Sonoff DIY DUAL R3 LITE User Manual

SONOFF TECHNOLOGIES CO., LTD.
59

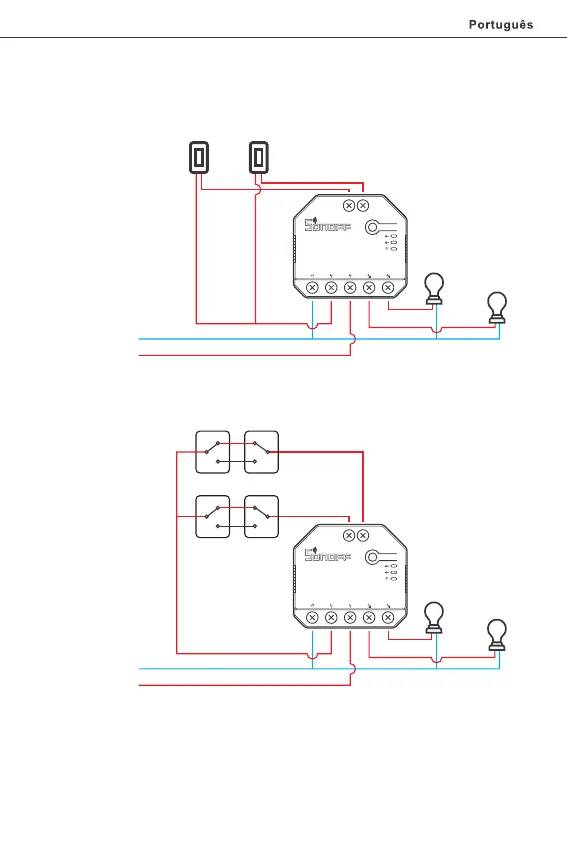

① Para habilitar o controle de relé duplo, S1 e S2 são necessários para conectar a
chave de botão no modo de pulso ou a chave oscilante no modo de borda:
1
2
S2 S1
N In L In L In LOut1LOut2
1
2
S2 S1
N In L In L In LOut1LOut2
②Conecte os interruptores SPDT no modo de borda para alcançar o controle
bidirecional duplo:
L
L1
L2
SPDT
L
L1
L2
SPDT
L
L1
L2
SPDT
L
L1
L2
SPDT
Switch Switch
N In
L In
L Out 1
L Out 2
N In
L In
L Out 1
L Out 2
Instrução para instalação de lâmpadas:

Sonoff DIY DUAL R3 LITE Specifications

General

Brand	Sonoff
Model	DIY DUAL R3 LITE
Category	Switch
Language	English
