Sony BDV-E870 - Quick Setup Guide; Connecting Speakers; Connecting TV and Cable Box

SUBWOOFER
SUR L
SUR R
FRONT R
CENTER
FRONT L
Main unit/
Unidad principal
4-178-251-11(1)
©2010 Sony Corporation Printed in Malaysia
(1)

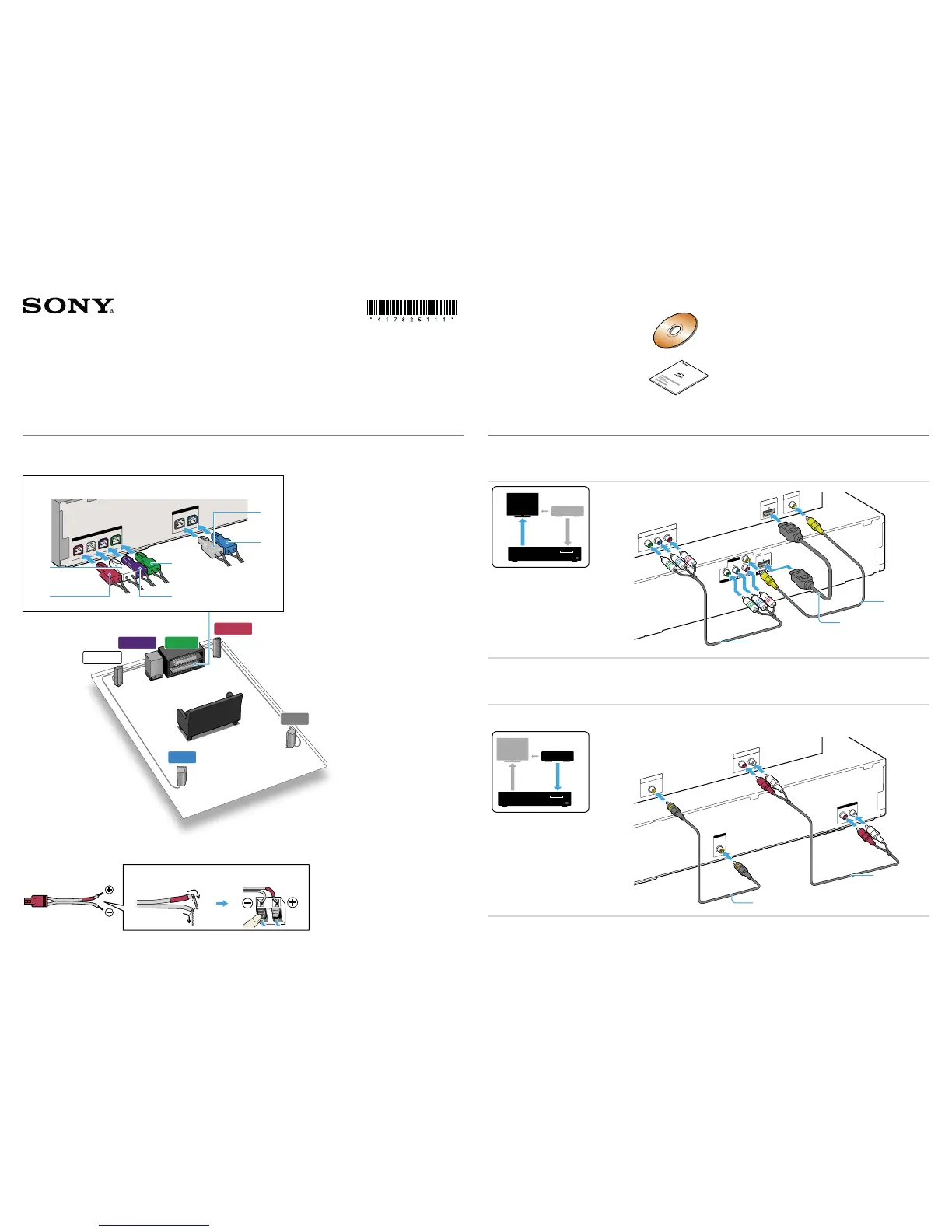

Quick Setup Guide/Guía de ajuste rápido
BDV-E870/E570/E470/E370/T57/T37
1
Connect the speakers/Conexión de los altavoces
Connect the speaker cords to match the color of the SPEAKERS jacks of the unit.
Conecte los cables de altavoz de modo que coincidan con el color de las tomas SPEAKERS de la unidad.
Rear panel of the main unit/
Panel posterior de la unidad principal
FRONT
FRONT L
SUBWOOFE CENTER
SPEAKERS
SUR R SUR L
SPEAKERS
Blue
Azul
Gray
Gris
Red
Rojo
White
Blanco
Green
Verde
Purple
Púrpura
To connect speaker cords to the speaker/Para conectar los cables de altavoz al altavoz
Rear or bottom of the speaker/
Parte posterior o inferior del altavoz
2 Connect your TV/cable box/Conexión del televisor/descodicador de cable
Depending on the jacks on your TV or cable box, select the video and audio connection method.
En función de las tomas del televisor o descodificador de cable, seleccione el método de conexión de audio y vídeo.
Connecting the video to your TV/Conexión del vídeo al televisor
VIDEO
VÍDEO
Y
P
B
/ C
B
P
R
/ C
R
COMP VI
VIDEO OUT
OU
ARC
P
B
/C
B
P
R
/C
R
Y
COMPONENT VIDEO IN
HDMI IN
VIDEO IN
Method 3/
Método 3
Method 1**/
Método 1**
Method 2*/
Método 2*
*Not supplied/*No suministrado
**Supplied with BDV-E370 (Latin American models), BDV-T57, and BDV-T37 only.
**Suministrado únicamente con los modelos BDV-E370 (los modelos de Latinoamérica), BDV-T57 y BDV-T37.
Connecting the audio from your cable box/Conexión del audio desde el descodificador de cable
If you do not use a cable box, refer to “Connecting the TV (Audio connection)” in the Operating Instructions.
Si no utiliza un descodificador de cable, consulte “Conexión del televisor (conexión de audio)” en el Manual de instrucciones.
AUDIO
AUDIO
AU NRL
AUDIO
D GITAL IN
COAXIA
SAT/CABLE
L
R
AUDIO OUT
COAXIAL
DIGITAL OUT
Method 1*/
Método 1*
*Not supplied/*No suministrado
You can confirm that the System and TV are connected correctly
using the Easy Setup Disc (supplied with U.S. and Canadian
models only).
Puede confirmar que el sistema y el televisor están conectados
correctamente mediante el uso de Ajuste fácil del disco
(suministrado solamente con los modelos de EE. UU. y Canadá).
For details, refer to the Operating Instructions.
Si desea obtener más información, consulte el Manual de
instrucciones.
Continued/Continúa
E
Method 2*/
Método 2*
