36

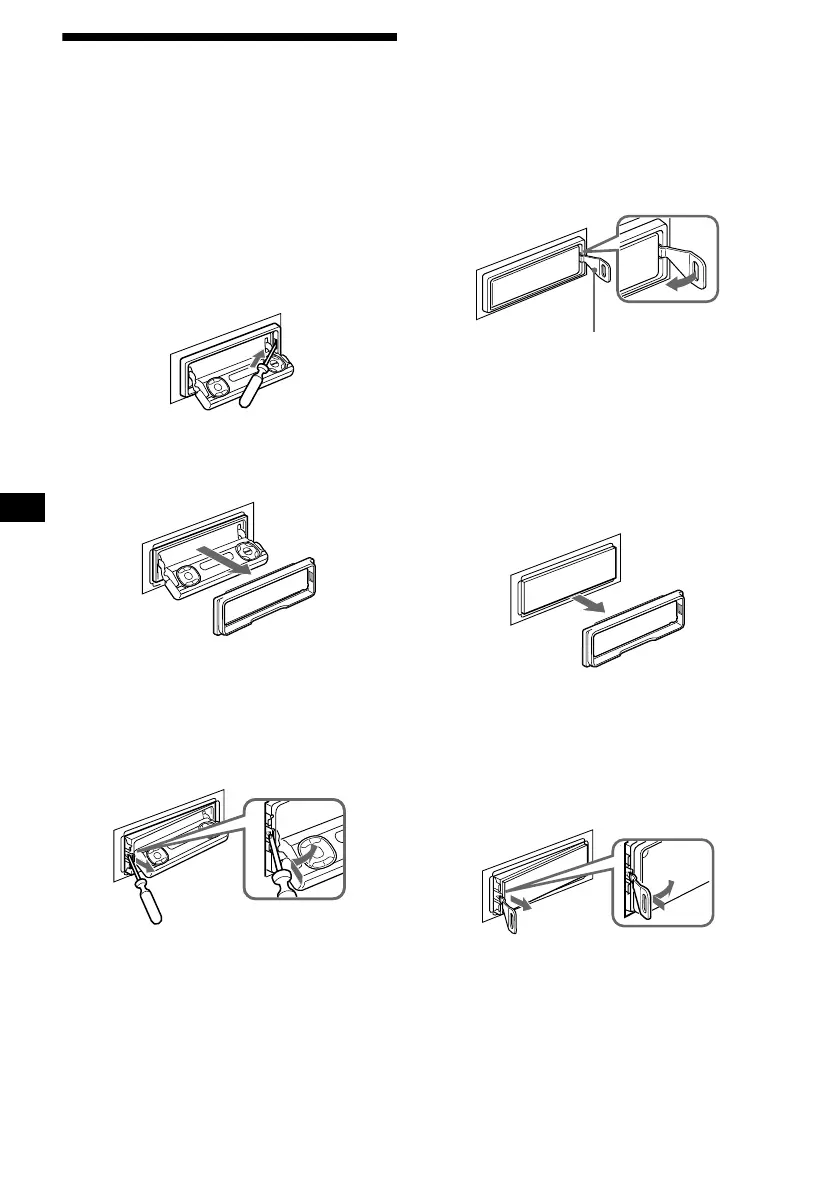

Extracción de la unidad
Con el panel frontal abierto
1 Extraiga la cubierta frontal
1 Pulse (OPEN/CLOSE) o (OPEN) en la
unidad y, a continuación, ejerza
presión sobre el clip del interior de
la cubierta frontal con un
destornillador fino, y haga palanca
cuidadosamente para liberar dicha
cubierta.
2 Repita el paso 1 en el lado
izquierdo.
La cubierta frontal se extrae.
2 Extraiga la unidad
1 Utilice un destornillador fino para
ejercer presión sobre el clip del lado
izquierdo de la unidad, y después
tire de dicho lado hasta que el retén
libere la fijación.
2 Repita el paso 1 en el lado
derecho.
3 Deslice la unidad para extraerla del
marco.
Si el panel frontal no se abre debido a
que el fusible se ha fundido
1 Extraiga la cubierta frontal
1Ejerza presión sobre el clip del
interior de la cubierta frontal con la
llave de liberación (suministrada), y
libere dicha cubierta.
Nota
Para proteger la superficie de la unidad, coloque un
paño fino entre la llave de liberación y la unidad al
insertar dicha llave.
2Repita el paso 1 en el lado
izquierdo.
La cubierta frontal se extrae.
2 Extraiga la unidad
1Utilice la llave de liberación para
ejercer presión sobre el clip del lado
izquierdo de la unidad, y después
tire de dicho lado hasta que el retén
libere la fijación.
2Repita el paso 1 en el lado
derecho.
3Deslice la unidad para extraerla del
marco.
Llave de liberación (suministrada)
