6
Installation
Avant de mettre ce moniteur en service, vérifiez si tous les
accessoires suivants se trouvent bien dans le carton:
• Cordon d’alimentation (1)
• Câble de signal vidéo HD15 (1)
• En faisceau avec l’adaptateur G3 de courant (système beige) (1)
• Windows Monitor Information Disk (1)
• Carte de garantie (1)
• Remarques sur l’entretien de la surface de l’écran (1)
• Ce mode d’emploi (1)

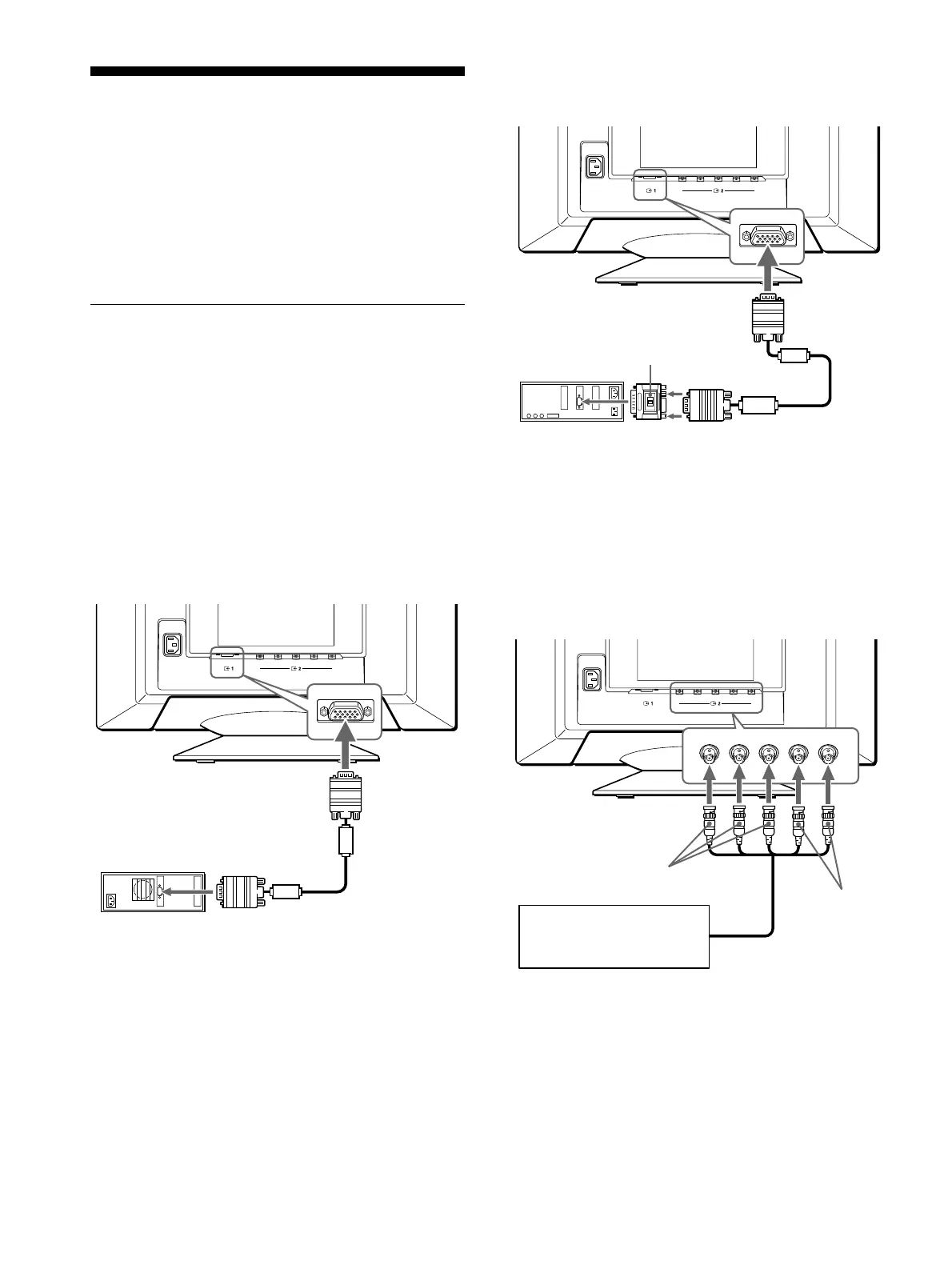

1re étape:Raccordez le moniteur à
l’ordinateur
Mettez le moniteur et l’ordinateur hors tension avant de procéder
au raccordement.
Remarques
• Ne touchez pas les broches du connecteur du câble de signal vidéo, car
vous risqueriez de les plier.
• Lorsque vous branchez le câble de signal vidéo, vérifiez l’alignement
du connecteur HD15. Ne forcez pas le connecteur dans le mauvais sens,
car vous risquez sinon de plier les broches.
x
xx
x
Raccordement à un PC/AT IBM ou à un
ordinateur compatible
x
xx
x
Raccordement à un ordinateur Macintosh
ou compatible
* Raccordez l’adaptateur Macintosh fourni à l’ordinateur avant de
raccorder le câble. Cet adaptateur est compatible avec les ordinateurs
Macintosh LC, Performa, Quadra, Power Macintosh et Power
Macintosh G3 pourvus de deux rangées de broches. Si vous raccordez
un ordinateur Power Mac G3 d’une autre série doté de trois rangées ou
des modèles autres que ceux mentionnés ci-dessus, vous avez besoin
d’un adaptateur différent (non fourni).
x
xx
x
Raccordement aux cinq connecteurs BNC
* Raccordez les câbles de gauche à droite dans l’ordre suivant : Rouge-
Vert-Bleu-HD-VD.
Remarque
La norme Plug & Play (DDC) ne s’applique pas aux cinq connecteurs
BNC. Si vous utilisez la norme Plug & Play, raccordez le connecteur
HD15 à l’ordinateur à l’aide du câble de signal vidéo fourni.
R G B HD VD
(HD15) (BNC)
AC IN
Câble de signal vidéo
HD15 (fourni)
vers la sortie vidéo
PC/AT IBM ou ordinateur
compatible
vers HD15
R G B HD VD
(HD15) (BNC)
AC IN
vers HD15
Adaptateur G3 de courant (système beige)
(fourni)
*
Macintosh ou
ordinateur
compatible
vers la sortie vidéo
Câble de signal vidéo
HD15 (fourni)
R G B HD VD
(HD15) (BNC)
AC IN
vers VIDEO IN R/G/B
vers SYNC IN
HD/VD
Voyez les exemples
précédents pour le
raccordement à votre
ordinateur.
Câble de signal vidéo
(SMF-400, non fourni)
*

Sony CPD-G500 Marketing Specifications

General

Marketing Model	CPD-G500
Resolution	1600 x 1200
Aspect Ratio	4:3
Dot Pitch	0.24 mm
Screen Size	21 inches
Refresh Rate	85 Hz
Input Connectors	VGA
