DPF-D710/D720/D810/D820/D1010/D1020
– 9 –

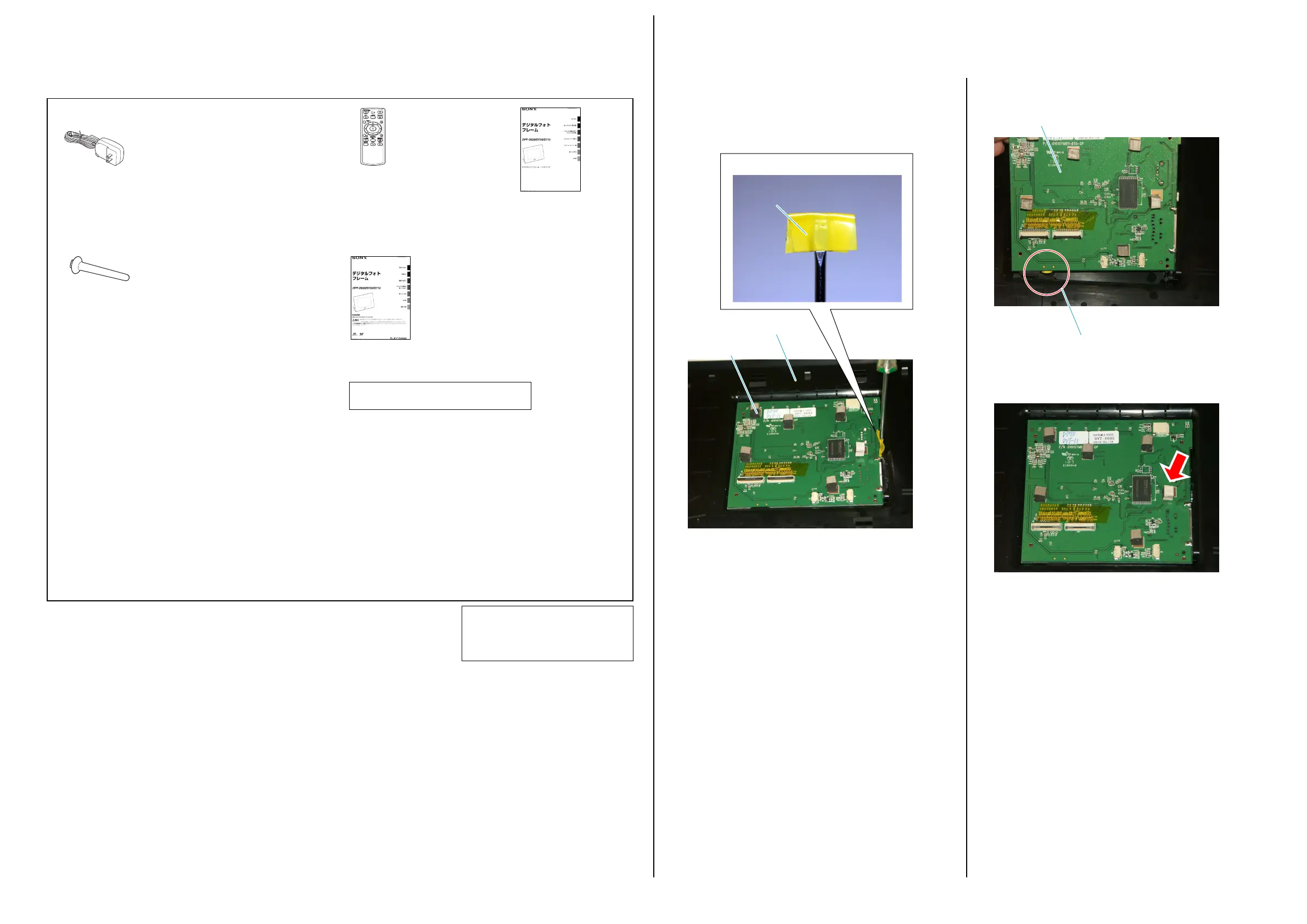

Insert the tip of a slotted screwdriver wrapped with
protection tape between the Main PWB Assy and the
Rear Cover Assy, then open the Main PWB Assy
as shown below.
(1) Insert the DC Jack into the Rear cover.
(2) Attach the Main Board while pressing the part indicated
with the arrow as shown below.
付属品
0
印の部品，または
0
印付の点線で囲ま
れた部品は，安全性を維持するために，
重要な部品です。
従って交換時は，必ず指定の部品を使用
してください。
– JAPANESE –
リモコン
(RMT-DPF5)
DPF-D710/D720/D820
1-487-948-11
スタンド
DPF-D710/D720/D820
4-209-592-01 (D710 / D720 (BLACK, RED, CRYSTAL & BLACK)
/ D820 (BLACK))
4-209-592-11 (D720 (WHITE, CRYSTAL & WHITE)
/ D820 (WHITE))
ACアダプター
DPF-D710/D720/D820
0 1-489-353-11 (D710 / D720 (BLACK, RED,CRYSTAL & BLACK)
/ D820 (BLACK))
0 1-489-355-11 (D720 (WHITE, CRYSTAL & WHITE)
/ D820 (WHITE))
デジタルフォトフレーム
ハンドブック
4-259-442-01
(日本語)
取扱説明書
・ 日本語，英語，韓国語，中国語のみ部品供給可能です。
4-259-440-01 (日本語)
4-259-440-11 (英語)
∗ 4-259-440-21 (フランス語)
∗ 4-259-440-31 (ドイツ語)
∗ 4-259-440-41 (オランダ語)
∗ 4-259-440-51 (イタリア語)
∗ 4-259-440-61 (スペイン語)
∗ 4-259-440-71 (ポルトガル語)
∗ 4-259-440-81 (ロシア語)
∗ 4-259-440-91 (ウクライナ語)
∗ 4-259-441-11 (アラビア語)
∗ 4-259-441-21 (ペルシャ語)
4-259-441-31 (韓国語)
4-259-441-41 (中国語(簡体字))
(
E (Saudi, Hong Kong))
∗ 4-259-441-51 (中国語(繁体字))
∗ 4-259-441-61 (中国語(簡体字)) (CH)
下記に参考として ， 海外向取扱説明書の
部品番号と言語について記載しています。
Wrapped with
protection tape
Main PWB Assy
Rear Cover Assy
1-2. METHOD OF REMOVING THE MAIN PWB ASSY 1-3. METHOD OF INSTALLING THE MAIN PWB ASSY
Main PWB Assy
DC Jack
