Sony DSC-RX10 - レンズ交換時の注意; イメージャ基板 (CD-847フレキシブル基板) の取り外し／取り付け時の注意

DSC-RX10_L2
1-5
– JAPANESE –

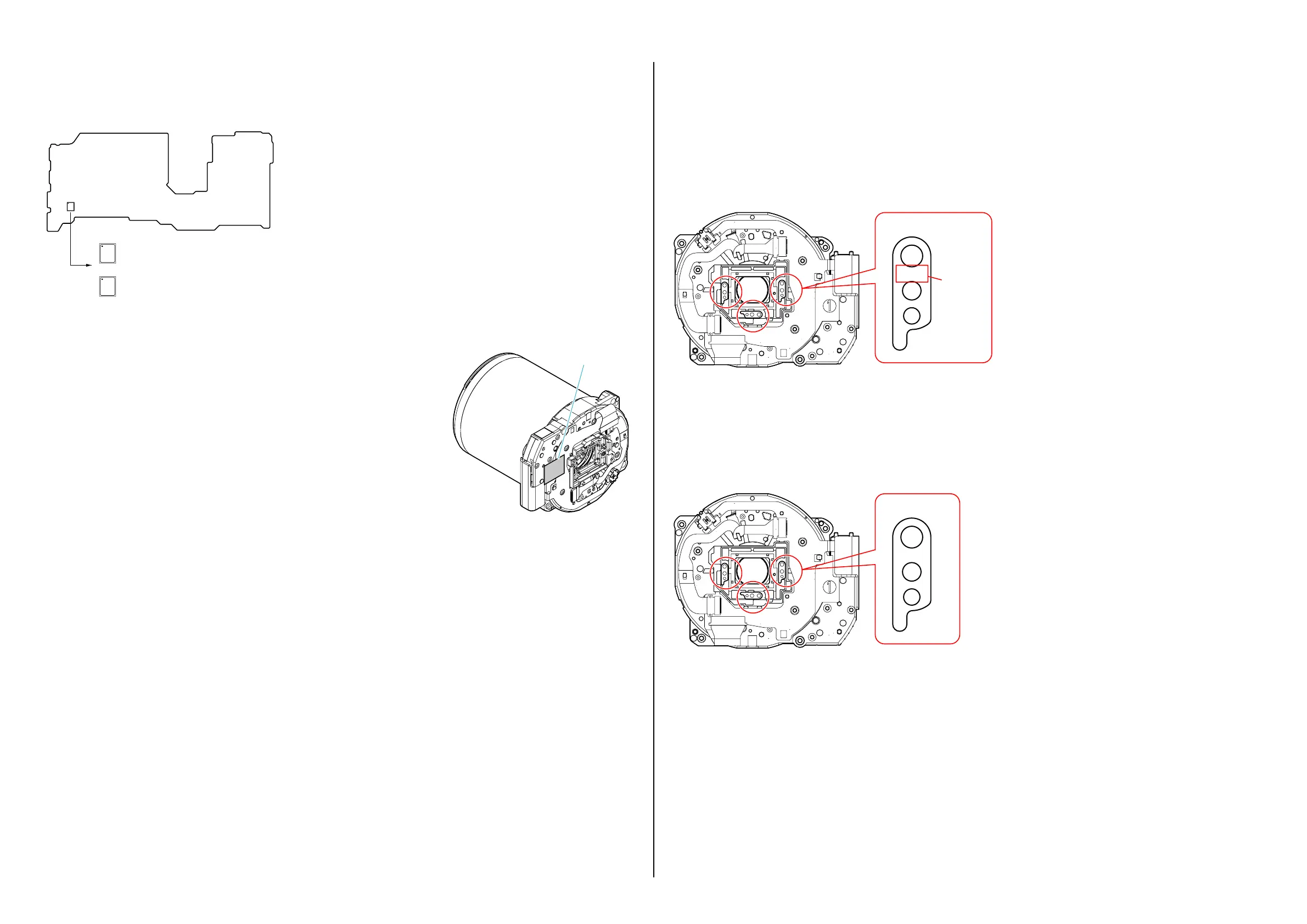

角速度センサ
補修用基板と交換する時，角速度センサ（SE3100）の感度表示を書き留めてください。
AdjustStationからAdjustManualを起動させて「AngularvelocitysensorsensitivityADJ」を実行させてください。
Type A:
Type B:
Y P
Y P
SY-1027 BOARD (SIDE B)
SE3100
P: PITCH 感度表示
Y: YAW 感度表示
Note：SY-1027基板のSE3100感度表示は補修用基板にしか記載されておりません。
1-2. レンズ交換時の注意
レンズ交換時、補修用レンズ添付データシートに掲載されているQRコードを読み取っ
てください。
QRコードの読み取りは，Adjustmanualを起動してQRコードリーダーを使用してくだ
さい。
読み取ったデータは、交換終了後の調整時に使用します。
AdjustmanualのADJUSTタブにある、LensdatacarryよりLOADを実施してください。
QRコード
1-3. イメージャ基板(CD-847フレキシブル基板)の取り外し／取り付け時の注意
CD-847フレキシブル基板（イメージャ）は，レンズに取り付ける際，あおり板によりあおり調整されています。
CD-847フレキシブル基板を取り外すときは，下記の事に注意して作業してください。
(1) レンズを交換しない作業の場合
例：分解清掃する場合，CD-847フレキシブル基板（イメージャ）を交換する場合など。
・ 組み込まれているあおり板(3箇所）のサイズを確認／記録し，失くさないように保管する。
・ 組立時には，あおり板を必ず元通りの位置に取り付ける。
0.xx
サイズ
注意
あおり板を紛失しないように注意してください。
あおり板を紛失してしまったり，あおり板の元の位置がわからなくなってしまったときには実写して片ボケがないことの確認を繰り返し，
適切なあおり板を選択する必要があります。
(2) レンズを交換する作業の場合
・ 組み込まれているあおり板(3箇所）のサイズを確認し，厚さ0.20以外のものであれば破棄する。
・ あおり板B(t=0.2)(ソニー部品番号:4-410-540-01)3枚を用意して，新しいレンズに取り付ける。
0.20
