Wenn Sie eine Motorantenne ohne Relaiskästchen
verwenden und dieses Gerät mit der mitgelieferten
Stromversorgungsleitung anschließen, kann die
Ant
enne beschädigt werden.
An d
en Lautsprecheranschluss des Fahrzeugs
An d
en Stromanschluss des Fahrzeugs
Einfaches Anschließen eines
Tiefsttonlautsprechers
Sie können einen Tiefsttonlautsprecher ohne
Endverstärker installieren, indem Sie ihn einfach an
das Hecklautsprecherkabel anschließen.
Hinweise
D
ie Hecklautsprecherkabel müssen vorbereitet
werden.
V
erwenden Sie einen Tiefsttonlautsprecher mit einer
Impedanz zwischen 4 und 8 Ohm und mit
au
sreichender Belastbarkeit, um Schäden zu
vermeiden.
Anschluss für Stromversorgung des
Speichers
Wenn die gelbe Stromversorgungsleitung
angeschlossen ist, wird der Speicher stets (auch bei
ausgeschalteter Zündung) mit Strom versorgt.
Lautsprecheranschluss
Schalten Sie das Gerät vor dem Anschließen der
Lautsprecher aus.
V
erwenden Sie Lautsprecher mit einer Impedanz
zwischen 4 und 8 Ohm und mit ausreichender
Bela
stbarkeit, um Schäden zu vermeiden.

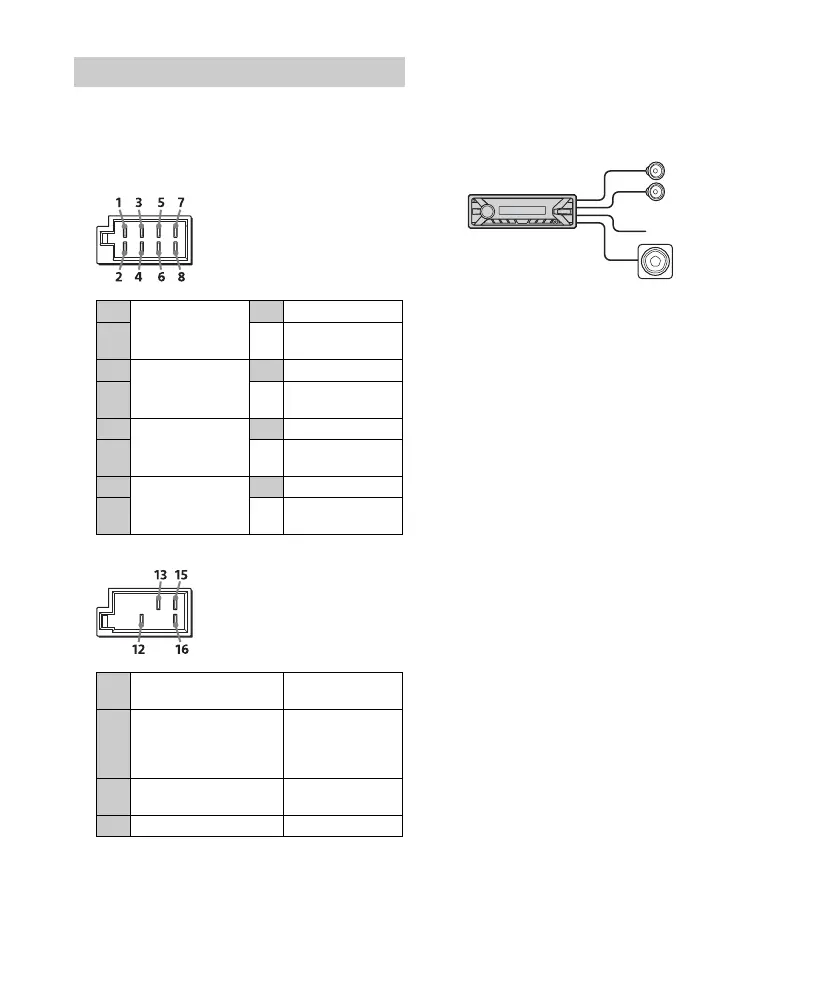

Vornehmen der Anschlüsse
1
Hecklautsprecher
(rechts)
Violett
2
Violettschwarz
gestreift
3
Frontlautsprecher
(rechts)
Grau
4
Grauschwarz
gestreift
5
Frontlautsprecher
(links)
Weiß
6
Weißschwarz
gestreift
7
Hecklautsprecher
(links)
Grün
8
Grünschwarz
ge
streift
12
Kontinuierliche
St
romversorgung
Gelb
13
Steuerung für
Mot
orantenne/
Endverstärker (REM
OUT)
Blauweiß gestreift
15
Geschaltete
St
romversorgung
Rot
16 Masse Schwarz
Frontlautsprecher
Tiefsttonlautsprecher
