22FR
Si vous disposez d’une antenne électrique
dépourvue de relais, vous risquez de
l’endommager si vous raccordez cet appareil à
l’aide du câble d’alimentation fourni .
V
ers le connecteur haut-parleurs du véhicule
V
ers le connecteur d’alimentation du véhicule
Connexion aisée d’un caisson de graves
Vous pouvez utiliser un caisson de graves sans
amplificateur de puissance pour autant qu’il soit
raccordé à un cordon de haut-parleur arrière.
Remarques
La
préparation des cordons de haut-parleurs arrière
est requise.
U
tilisez un caisson de graves dont l’impédance est
comprise entre 4 et 8 ohms et dont la puissance
adm
issible est appropriée pour éviter qu’ils soient
endommagés.
Raccordement de protection de la
mémoire
Lorsque le câble d’alimentation est raccordé, le
circuit mémoire est toujours alimenté, même
lorsque le contact est coupé.
Raccordement des haut-parleurs
Avant de raccorder les haut-parleurs, mettez
l’appareil hors tension.
U
tilisez des haut-parleurs dont l’impédance est
comprise entre 4 et 8 ohms et dont la puissance
ad
missible est appropriée pour éviter qu’ils soient
endommagés.

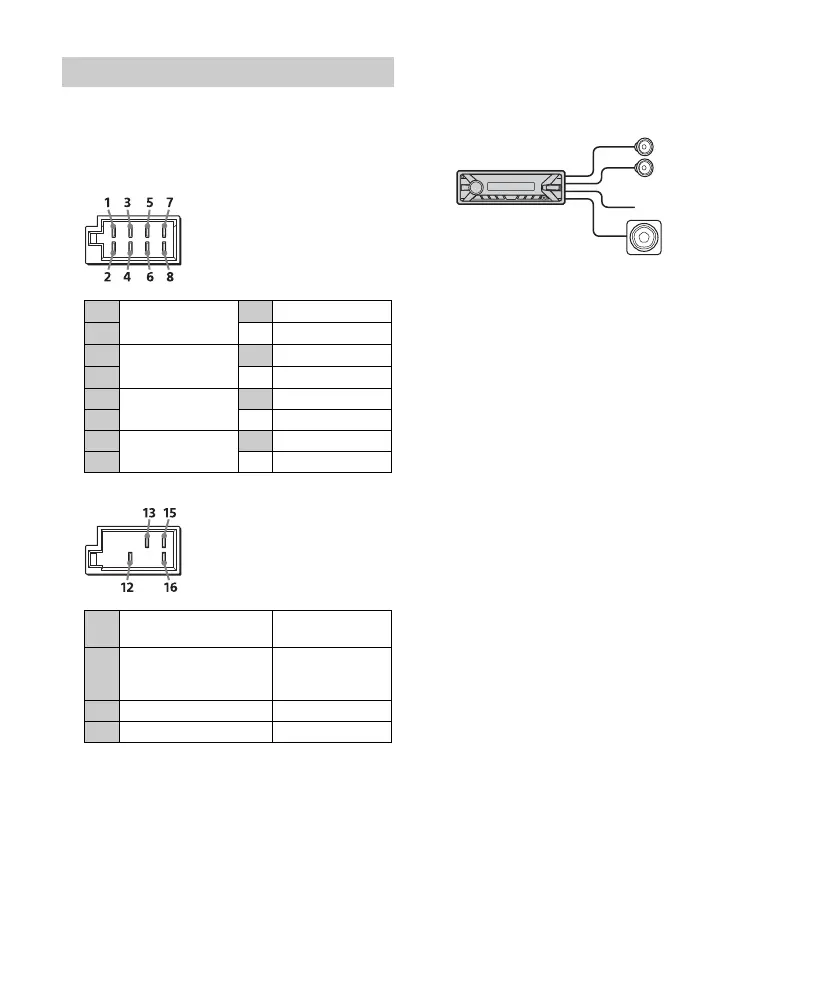

Raccordements
1
Haut-parleur
arrière (droit)
Violet
2
Rayé violet/noir
3
Haut-parleur
avant (droit)
Gris
4
Rayé gris/noir
5
Haut-parleur
avant (gauche)
Blanc
6 Rayé blanc/noir
7
Haut-parleur
arrière (gauche)
Vert
8 Rayé vert/noir
12
alimentation
pe
rmanente
Jaune
13
antenne électrique /
a
mplificateur de
puissance (REM OUT)
Rayé bleu/blanc
15 alimentation commutée Rouge
16 masse Noir
Haut-parleur avant
Caisson de graves
