Specifications
Pin assignment

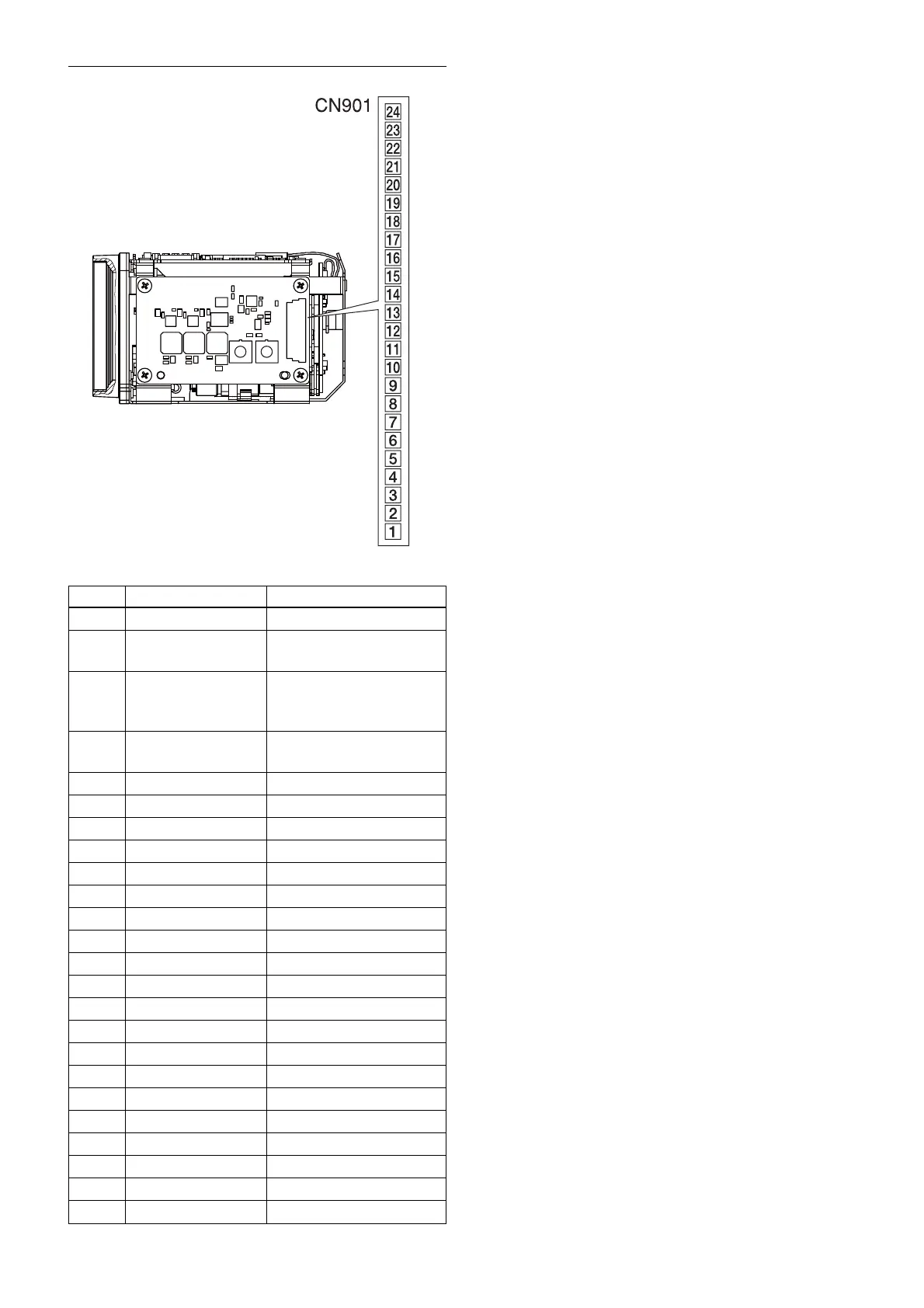

CN901 (DD-285 board)
KYOCERA ELCO Co. 04 6240 224 006 848+
Pin No. Name Level
1 GND
2 TXD CMOS 5V (low: max 0.1 V,
high: min 2.4 V) Send Data
3 RXD CMOS 5V (low: max 0.8 V,
high: min 2.0 V) Received
Data
4 RESET-IN Reset:low (GND), Normal:
Open (3.0 V)
5 GND
6Y OUT
7 GND
8 C_OUT
9 GND
10 VBS-OUT
11 GND
12 Y-OUT
13 GND
14 Pb-OUT
15 GND
16 Pr-OUT
17 GND
18 DC IN 9.0V±3.0 V
19 DC IN 9.0V±3.0 V
20 DC IN 9.0V±3.0 V
21 DC IN 9.0V±3.0 V
22 GND
23 DC IN 9.0V±3.0 V
24 GND
