11
使用上のご注意
ケーブルの延長距離について
HDFX100 および HDTX100 と接続して使用できるケーブ
ルの長さは、ケーブルの種類や接続する機器の組み合わせ
によって異なります。
光ファイバーケーブルの最大延長距離
HDTX100 と HD ビデオカメラの間に使用できる光ファイ
バーケーブルの長さは最大 3000m です（ポータブルカメ
ラ、ポータブルレンズ、2 インチビューファインダー使用
の場合）。
トライアックスケーブルの最大延長距離
HDFX100 と HDC1550、または HDFX100 と HDTX100 の
間に使用できるトライアックスケーブルの長さはケーブル
の種類によって異なります。ケーブルの種類ごとの最大延
長距離を次の表に示します。
HDFX100
から
HD
ビデオカメラまでの最大延長距離
HDFX100 と HD ビデオカメラの間に使用できるケーブル
の長さは、接続する機種の組み合わせによって異なりま
す。
接続する機種ごとの最大延長距離を次の表に示します。な
お、表ではトライアックスケーブルに φ8.5Fujikura を使
用した場合の距離を示しています。
1）防振機構、高速サーボ搭載のレンズなど、大型レンズの
種類によっては消費電力が大きい（レンズ消費電流 2A
以上）ため、最大延長距離が短くなる場合があります。
使用上のご注意
設置環境
本機は、次の条件に合う場所に設置してください。
･ 乾燥した通風の良い場所であること。
･ 高温の部屋や熱源の近くでないこと。
･ 強電界や強磁界の場所でないこと。
･ 太陽光線、強力ライトなどが直接あたらないこと。
コネクター・ケーブルのクリーニング
本機に光ファイバーケーブルを接続する際には、下記の光
コンタクト部をクリーニングしてから接続することを推奨
します。
･ HDFX100 の HDCU 端子
･ HDTX100 の CAMERA 端子
･ 光ファイバーケーブル
クリーニングは以下の手順で行ってください。
光コネクタークリーナー（市販品）が入手
可能な場合
必要な治工具
•
光コネクタークリーナー（市販品）
NTT-MECLETOP
®
14100402 または 14100403 相当品
（スティックタイプ）
･ クリーニング時、アルコール等は不要です。
･ この製品 1 本で 1 回の清掃が可能です。
クリーニング方法
•

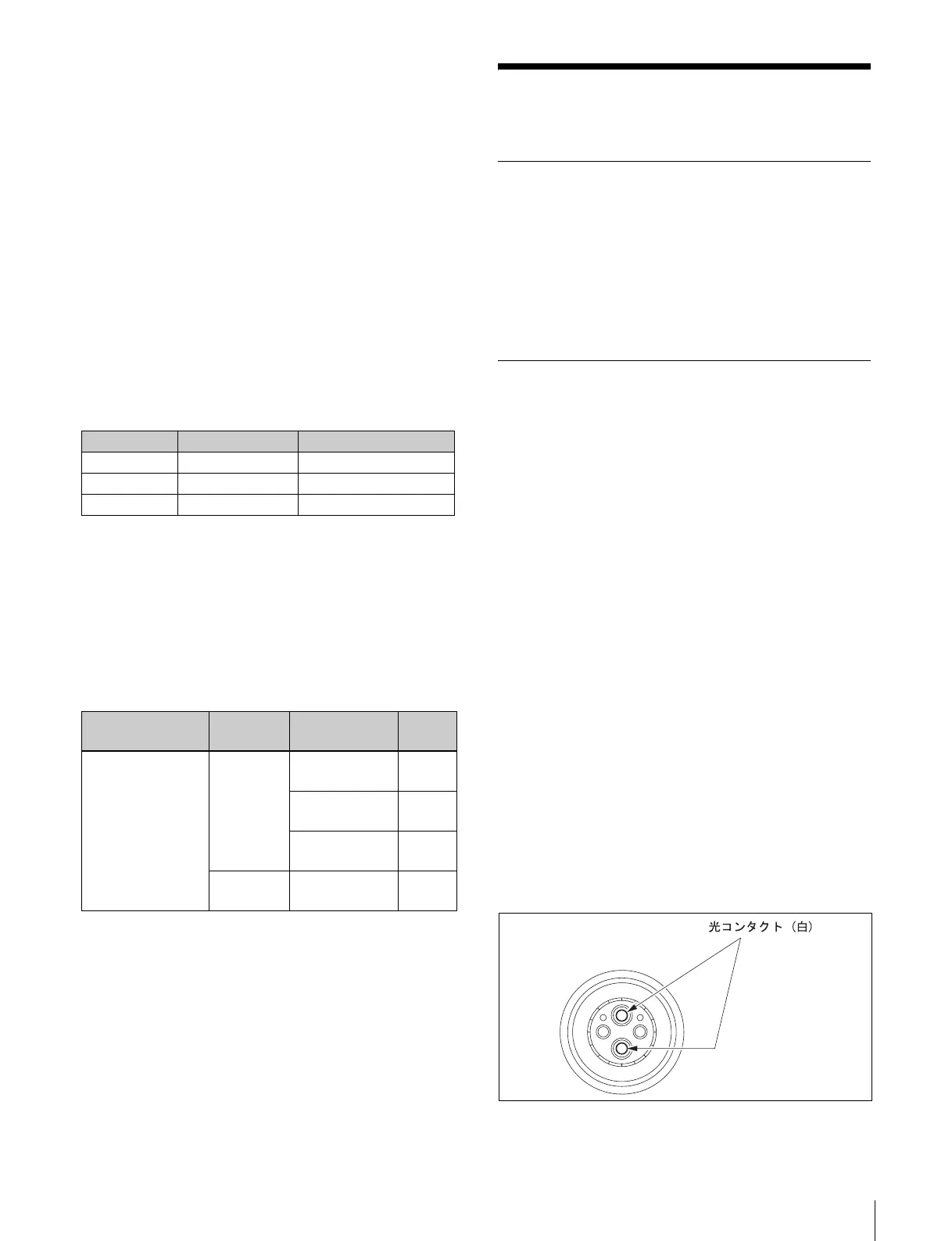

凸コネクター
光コネクタークリーナーで、光コンタクト先端（白）を
クリーニングしてください。
ケーブルの種類 延長可能距離 プロンプター信号到達距離
φ
8.5 Fujikura
50 m
〜
700 m
400 m
φ
14.5 Fujikura
100 m
〜
1400 m
800 m
Belden 9232
75 m
〜
1050 m
600 m
HD
カメラ
コントロールユニット
HD
ビデオ
カメラ
使用する関連機器 距離
HDCU-900 HDC-900
HDC-950
+CA905L
HDVF-9900
大型レンズ
1）
700 m
HDVF-700A
大型レンズ
1）
1000 m
HDVF-C750W
大型レンズ
1）
1300 m
HDC-950 HDVF-20A
ポータブルレンズ
3700 m
