12

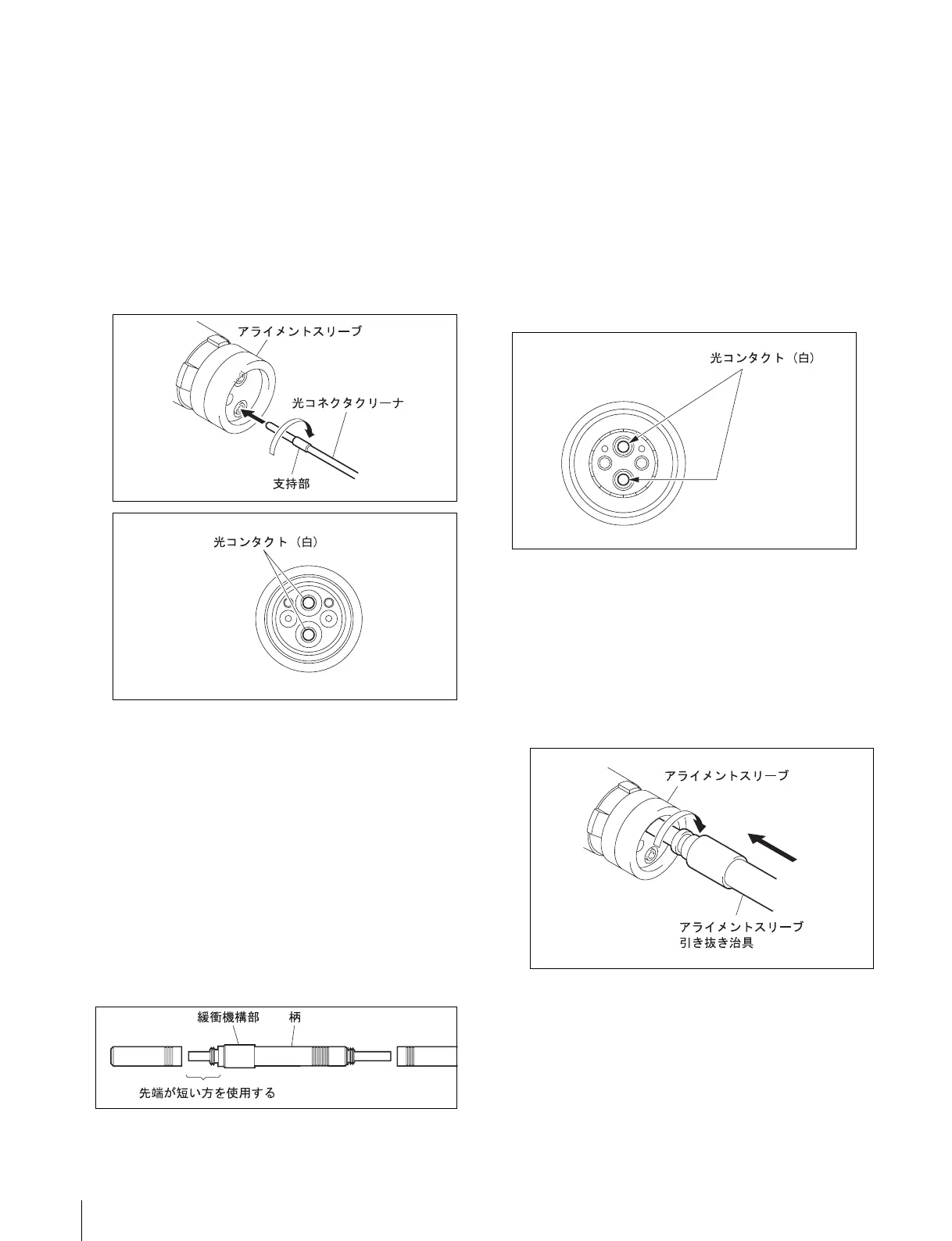

使用上のご注意
•
凹コネクター
1 光コネクタークリーナーをまっすぐ挿入する。
2 光コンタクトが押し下がる程度に押す。
（荷重 600g 〜 700g 程度）
3 光コンタクト先端に光コネクタークリーナーを押し付
けて、時計まわりに 4 〜 5 回転させる。
このとき、支持部付近を持って作業すると、荷重をか
けやすくなります。
光コネクタークリーナー（市販品）が入手
できない場合
必要な治工具
•
アライメントスリーブ引き抜き治具
HC-001
（凹コネク
ター用）
ソニー J-6480-010-A またはレモジャパン（株）
DCC.91.312.5LA相当品
先端の短い方を使用してください。
この治具は緩衝機構部を備えています。使用時は緩衝機
構部を持たず、必ず柄の部分を持ってください。
•
綿棒（市販品）
綿棒は、直径 4mm 程度のものを使用してください。
5mm を超えると綿棒がコネクターの奥に十分に入らず、
光コンタクトの先端をクリーニングすることができませ
ん。
•
アルコール（市販品）
クリーニング方法
•
凸コネクター
アルコールを浸した綿棒で、光コンタクト先端（白）を
クリーニングしてください。
•
凹コネクター
凹コネクターは光コンタクトがむき出しになっていませ
ん。あらかじめアライメントスリーブを外し、光コンタ
クトをむき出しにする必要があります。下記の手順で
行ってください。
1 アライメントスリーブ引き抜き治具をアライメントス
リーブにまっすぐ挿入し、時計方向に回す。
