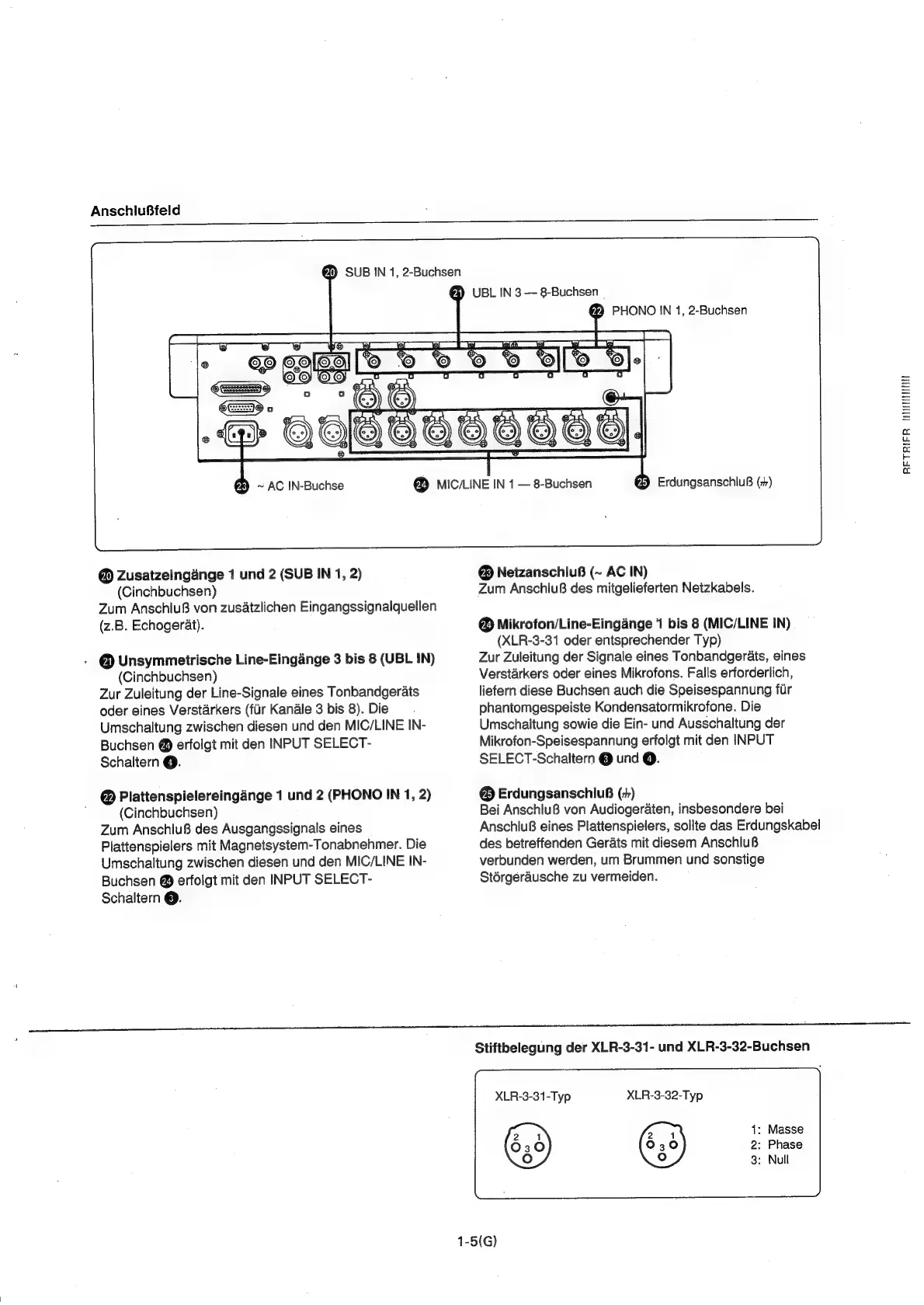

AnschluBfeld
4)
SUB
IN
1,
2-Buchsen
A)
UBL
IN
3—
8-Buchsen
_
()
~
AC
IN-Buchse
@
Zusatzeingange
1
und
2
(SUB
IN
1,
2)
(Cinchbuchsen)
Zum
Anschlu8
von
zusatzlichen
Eingangssignalquellen
(z.B.
Echogerat).
-
@
Unsymmetrische
Line-Eingange
3
bis
8
(UBL
IN)
(Cinchbuchsen)
Zur
Zuleitung
der
Line-Signale
eines
Tonbandgerats
oder
eines
Verstarkers
(flr
Kanale
3
bis
8).
Die.
Umschaltung
zwischen
diesen
und
den
MIC/LINE
IN-
Buchsen
@
erfolgt
mit
den
INPUT
SELECT-
Schaltern
@.
@
Plattenspielereingange
1
und
2
(PHONO
IN 1,
2)
(Cinchbuchsen)
Zum
Anschlu8
des
Ausgangssignals
eines
Plattenspielers
mit
Magnetsystem-Tonabnehmer.
Die
Umschaltung
zwischen
diesen
und
den
MIC/LINE
IN-
Buchsen
@
erfolgt
mit
den
INPUT
SELECT-
Schaltern
©.
@)
MIC/LINE
IN
1
8-Buchsen
fy
PHONO
IN
1,
2-Buchsen
ErdungsanschluB
(7)
NetzanschluB
(~
AC
IN)
Zum
AnschluB
des
mitgelieferten
Netzkabels.
@
Mikrofon/Line-Eingange
1
bis
8
(MIC/LINE
IN)
(XLR-3-31
oder
entsprechender
Typ)
Zur
Zuleitung
der
Signale
eines
Tonbandgerats,
eines
Verstarkers
oder
eines
Mikrofons.
Falls
erforderlich,
liefern
diese
Buchsen
auch
die
Speisespannung
fur
phantomgespeiste
Kondensatormikrofone.
Die
Umschaltung
sowie
die
Ein-
und
Ausschaltung
der
Mikrofon-Speisespannung
erfolgt
mit
den
INPUT
SELECT-Schaltern
@
und
@.
@
ErdungsanschluB
(7)
Bei
AnschluB
von
Audiogeraten,
insbesondere
bei
Anschlu8
eines
Plattenspielers,
sollte
das
Erdungskabel
des
betreffenden
Gerats
mit
diesem
AnschluB
verbunden
werden,
um
Brummen
und
sonstige
Stérgerausche
zu
vermeiden.
Stiftbelegung
der
XLR-3-31-
und
XLR-3-32-Buchsen
XLR-3-31-Typ XLR-3-32-Typ
1:
Masse
2:
Phase
3:
Null
1-5(G)
RFETRIFR
UNTIIE
