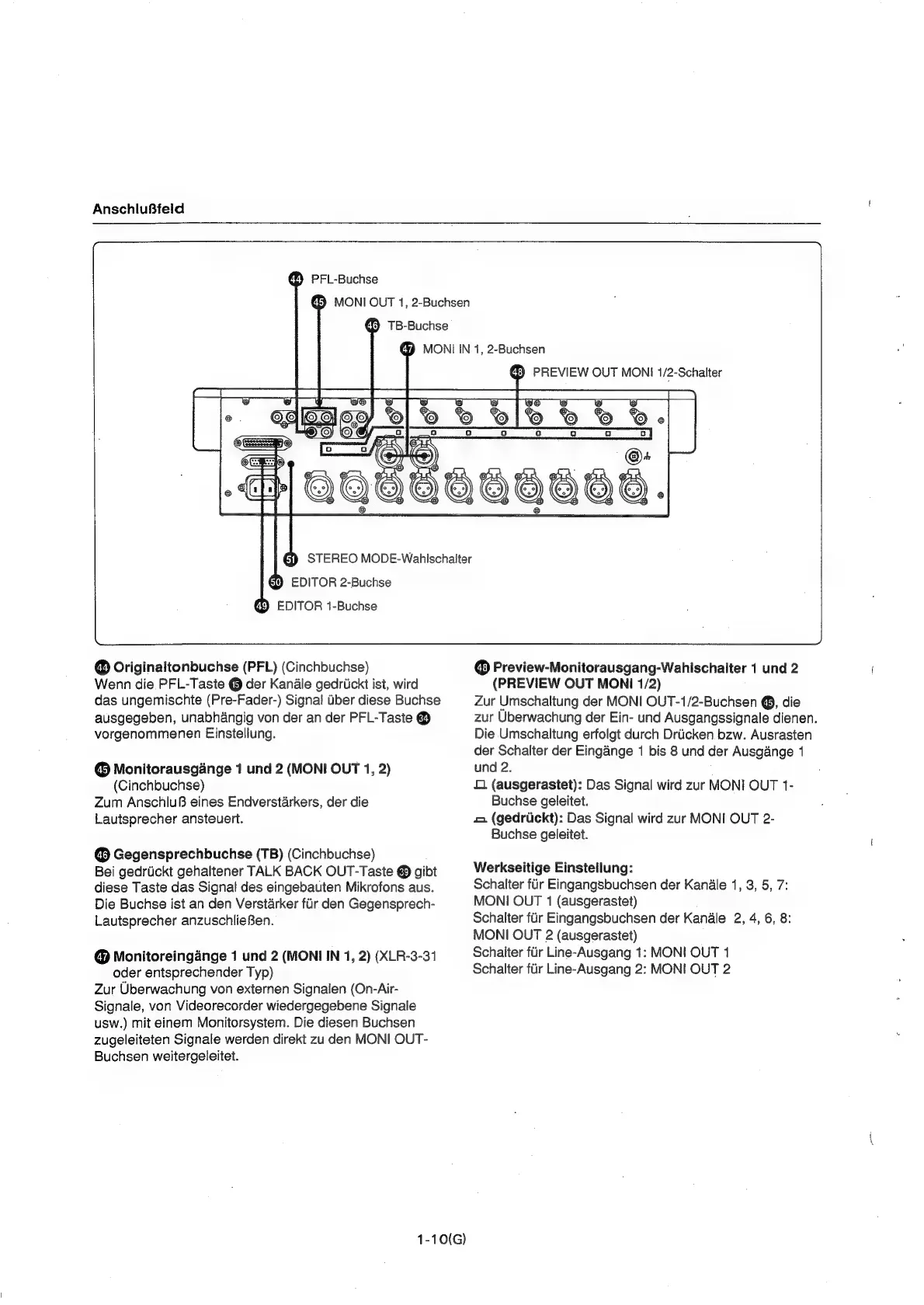

AnschluBfeld
—
(2)
PFL-Buchse
G)
EDITOR
2-Buchse
tS)
EDITOR
1-Buchse
tS)
MONI
OUT
1,
2-Buchsen
TB-Buchse
ty)
MONI
IN
1,
2-Buchsen
)
PREVIEW
OUT
MONI
1/2-Schalter
@
Originaltonbuchse
(PFL)
(Cinchbuchse)
Wenn
die
PFL-Taste
@
der
Kandale
gedrtickt
ist,
wird
das
ungemischte
(Pre-Fader-)
Signal
Uber
diese
Buchse
ausgegeben,
unabhangig
von
der
an
der
PFL-Taste
@
vorgenommenen
Einstellung.
@®
Monitorausgange
1
und
2
(MONI
OUT
1,
2)
(Cinchbuchse)
Zum
AnschluB
eines
Endverstarkers,
der
die
Lautsprecher
ansteuert.
@
Gegensprechbuchse
(TB)
(Cinchbuchse)
Bei
gedrtickt
gehaltener
TALK
BACK
OUT-Taste
@
gibt
diese
Taste
das
Signal
des
eingebauten
Mikrofons
aus.
Die
Buchse
ist
an
den
Verstarker
fiir
den
Gegensprech-
Lautsprecher
anzuschlieBen.
@
Monitoreingange
1
und
2
(MONI
IN
1,
2)
(XLR-3-31
oder
entsprechender
Typ)
Zur
Uberwachung
von
externen
Signalen
(On-Air-
Signale,
von
Videorecorder
wiedergegebene
Signale
usw.)
mit
einem
Monitorsystem.
Die
diesen
Buchsen
zugeleiteten
Signale
werden
direkt
zu
den
MONI
OUT-
Buchsen
weitergeleitet.
1-10(G)
@®
Preview-Monitorausgang-Wahischalter
1
und
2
(PREVIEW
OUT
MONI
1/2)
Zur
Umschaltung
der
MONI
OUT-1/2-Buchsen
@,
die
zur
Uberwachung
der
Ein-
und
Ausgangssignale
dienen.
Die
Umschaltung
erfolgt
durch
Driicken
bzw.
Ausrasten
der
Schalter
der
Eingange
1
bis
8
und
der
Ausgange
1
und
2.
1
(ausgerastet):
Das
Signal
wird
zur
MONI
OUT
1-
Buchse
geleitet.
=
(gedrtickt):
Das
Signal
wird
zur
MONI
OUT
2-
Buchse
geleitet.
Werkseitige
Einstellung:
Schalter
fir
Eingangsbuchsen
der
Kanale
1,
3, 5,
7:
MONI
OUT
1
(ausgerastet)
Schalter
fur
Eingangsbuchsen
der
Kandle
2, 4,
6,
8:
MONI
OUT
2
(ausgerastet)
Schalter
fr
Line-Ausgang
1:
MONI
OUT
1
Schalter
fur
Line-Ausgang
2:
MONI
OUT
2
