8 (J)
各部の名称と働き

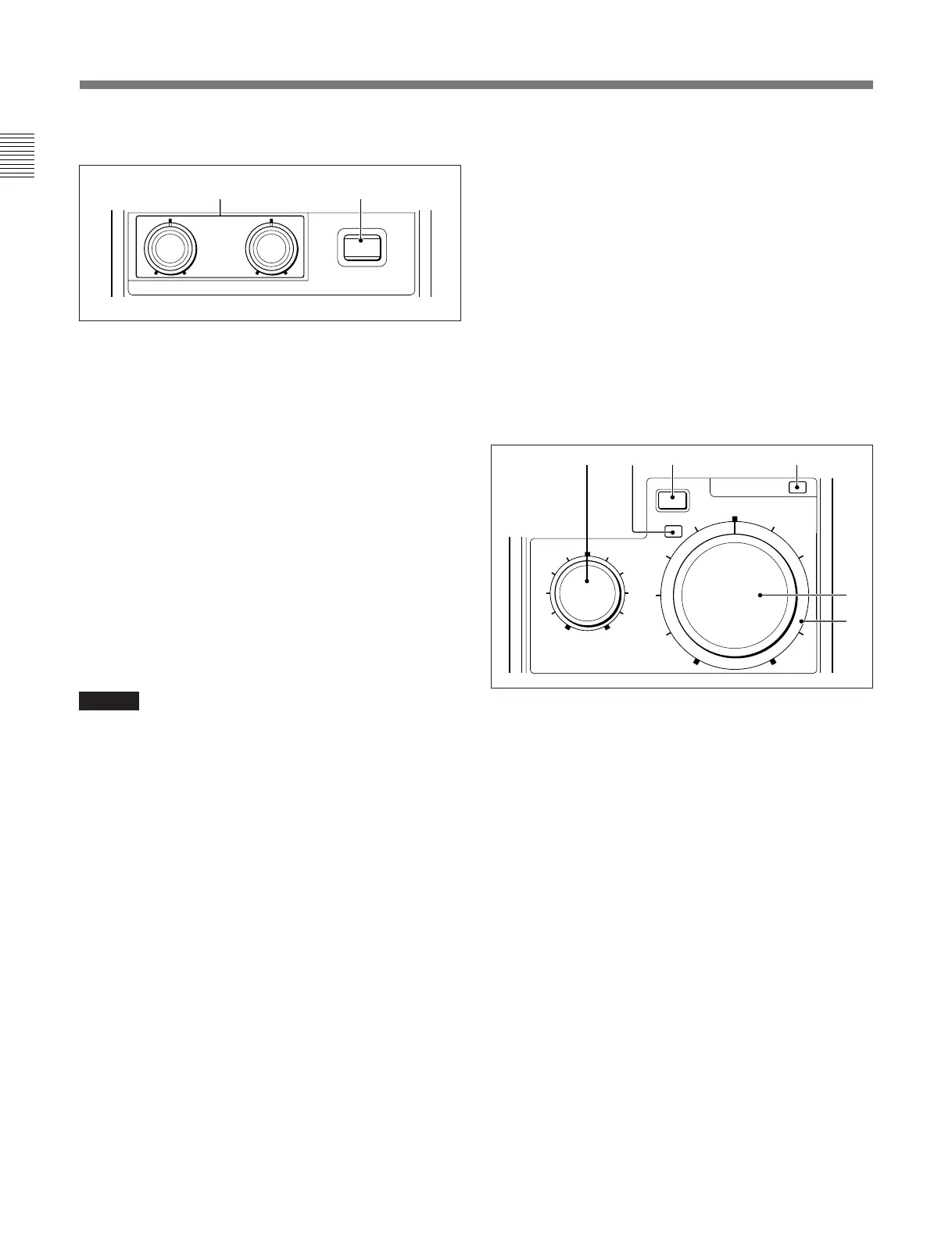

5 ブラックバランス調整部
a
BLACK (
ブラックバランス手動調整
)
つまみ
工場出荷時は、R/Bのブラックバランスを調整するように設定され
ています。
RMコンフィギュレーションメニューにより、これらのつまみでR/B
のフレアバランスを調整するように変更することもできます。
また、つまみの調整モードは、工場出荷時に相対値モードで調整
するように設定されていますが、RMコンフィギュレーションメニュー
で絶対値モードに変更することもできます。
◆「 R M コンフィギュレーションメニューの設定」(11(J)ページ)参照。
b
ABB (
ブラックバランス自動調整
)
ボタン
(
点灯時
:
赤
)
押すと、ブラックバランス、ブラックセットが自動調整されます。
調整中はボタンが点灯し、調整が完了すると消灯します。
自動調整実行中にもう1 度このボタンを押すと、自動調整が中止さ
れ、ボタンが点滅します。もう1度ボタンを押すと点滅が止まりま す 。
ご注意
ブラックバランス手動調整つまみが絶対値モードに設定されている
ときは 、ABBボタンによるブラックバランスの自動調整はできません。
6
ACTIVE (
パネルアクティブ
)
ボタン
(
点灯時
:
緑
)
本機に接続したカメラシステムに対する制御モードを切り換えます。
工場出荷時は、ボタンを押すごとに、FULLモード、PARTモード、
LOCKモードが 切り換わるように 設 定されて います。
FULL
モード
:
本機のすべてのコントロール機能が有効です(パ
ネルアクティブ状態)。このボタンと、アイリス / マ スター ブ ラッ
ク調整部のIRIS/MBACTIVEインジケーターの 両 方が 点灯
します。
PART
モード
:
アイリス / マ スターブ ラック調 整 部 の コントロール
機能のみが有効です(アイリス/ マ スターブ ラックアクティブ状
態)。このボタンは消灯し、IRIS/MBACTIVEインジケーター
のみが点灯します。
LOCK
モード
:
本機のすべてのコントロール機能が無効になりま
す(ロック状態)。このボタンとIRIS/MBACTIVEインジケー
ターの両方が消灯します。
RMコンフィギュレーションメニューでFULLとLOCKモードのみを
切り替 えるように 変 更 す ることもできます 。
なお、RMコンフィギュレーションメニューは、どのモードに設 定され
ていても操作することができます。
◆「 R M コンフィギュレーションメニューの設定」(11(J)ページ)参照。
7
STANDARD (
標準
)
ボタン
(
点灯時
:
緑
)
押すとビデオカメラの各種設定が標準状態になり、ボタンが数秒間
点灯します。
ボタンが点灯している間にもう1度押すと、点灯する前の状態に戻
ります 。
8 アイリス
/
マスターブラック調整部
a
MASTER BLACK (
マスターブラック調整
)
つまみ
マスターブラックの手動調整を行います。
工場出荷時は、絶対値モードで調整するように設定されています
が、RMコンフィギュレーションメニューで相対値モードでの調整に
変更することもできます。
◆「 R M コンフィギュレーションメニューの設定」(11(J)ページ)参照。
b
EXT (
レンズエクステンダー
)
インジケーター
(
点灯時
:
橙
)
カメラ側 でレンズ エクステンダーを使用しているとき点灯します。
c
AUTO (
自動絞り
)
ボタン
(
点灯時
:
橙
)
押して点灯させると、レンズの絞りが入力光に応じて自動的に調整
されます。
もう1 度押すと消灯し、絞りの手動調整が可能になります。
d
IRIS/MB ACTIVE (
アイリス
/
マスターブラックアクティ
ブ
)
インジケーター
(
点灯時
:
緑
)
ACTIVEボタンで制御モードがFULLまたはPARTモードに設定さ
れていると点灯します。このボタンが点灯しているときは、本機で
絞りとマスターブラックの調整が行えます。
BLACK
ABB
RB
ab
EXT
IRIS/MB ACTIVE
AUTO
MASTER
BLACK
IRIS
abc d
e
f
