10 (J)
1
CAMERA (
カメラ
)
端子
(8
ピン
)
付属のリモートケーブルでカメラに接続します。
2
MONITOR (
モニター
)
端子
(BNC
型
)
カメラからの信号をモニターするためのカラーモニターを接 続しま
す。
各部の名称と働き
!™
MENU (
メニュー
)
操作部
a メニューディスプレイ
(8
桁表示)
通常の動作モードでは、シャッター制御部の操作に従って、シャッター
スピ ード、ECS周波数、S-EVS値のいずれかを表示します(シャッ
ター制御部を操作しないと何も表示されません)。
RMコンフィギュレーションメニューに入ると、メニューの項目や設
定値、各種情報などを、操作に応じて順次表示します。
b
RM
コンフィギュレーションスイッチ
RMコンフィギュレーションメニューを選択します。
このスイッチを単独で▼の方向へ押し下げると「基本メニュー」に
入ります。
CANCEL/ENTERスイッチをENTER側に倒しながら▼の方向へ
押し下げると「詳細メニュー」に入ります。
▲の方向へ押し上げるとRMコンフィギュレーションメニューを終 了
します。
c
DISPLAY (
ディスプレイ
)
スイッチ
カメラ側のメニューの制御用スイッチです。
ON:
カメラのキャラクター表示機能をONにします。
OFF:
カメラのキャラクター表示機能をOFFにします。
MENU:
カメラメニューモードにします。
d
CANCEL/ENTER
スイッチ
選択したメニュー項目や設定値の確定/取り消しなどを行います。
e メニュー選択つまみ
(
ロータリーエンコーダー
)
通常の動作モードでは、シャッタースピード、ECS周波数、S-EVS値
のいずれかを調整します。
カメラ側のカメラメニューモードでは、カメラメニューの操作に使用
します。
RMコンフィギュレーションメニューに入ったときは、各メニューのカ
テゴリー、サブカテゴリー、設定項目、設定値、および表示情報を
選択します。
MENU
ON
OFF
MENU
CANCEL ENTER
DISPLAY
SELECT
ab
c
d e

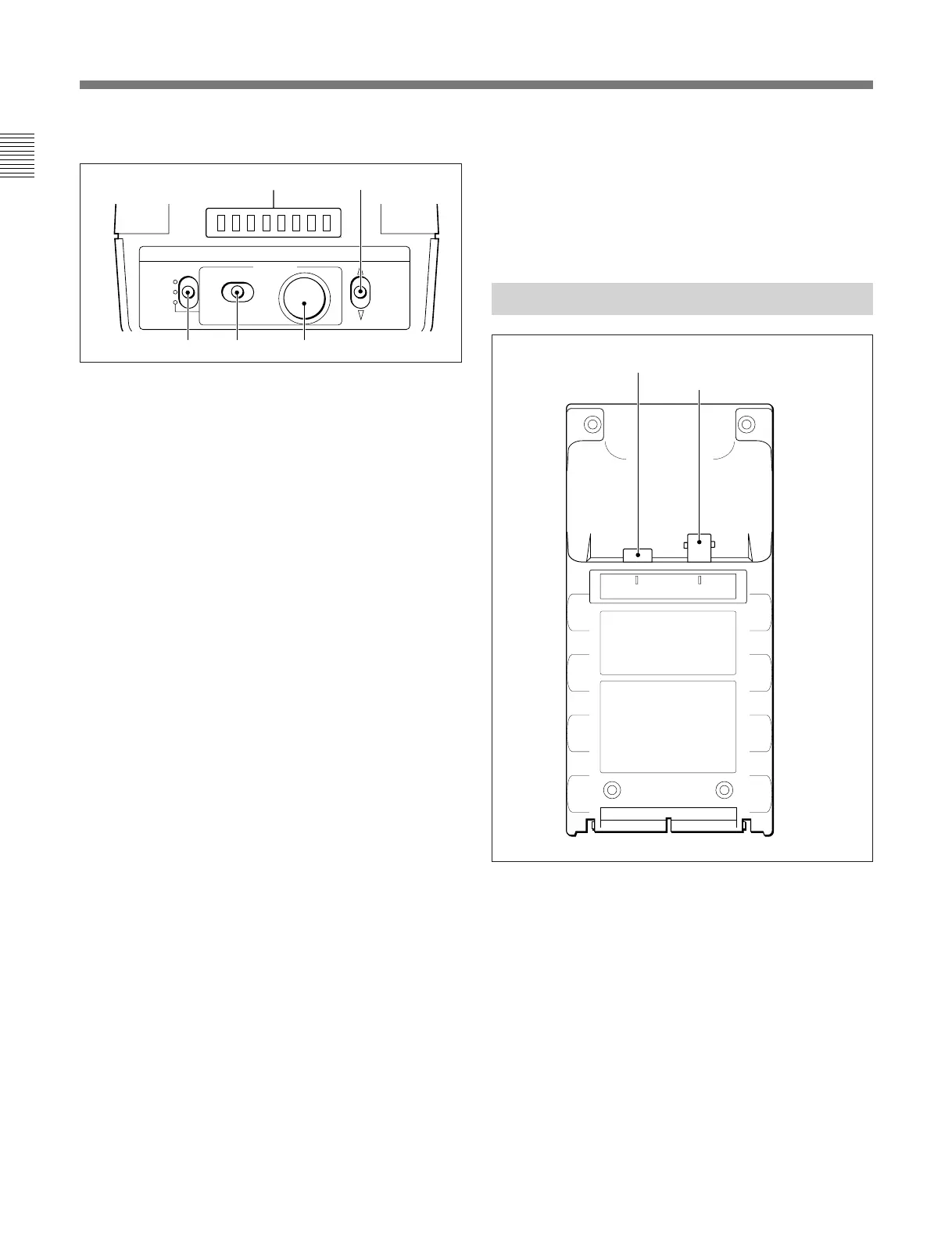

CAMERA MONITOR
2
MONITOR
端子
1
CAMERA
端子
◆RMコンフィギュレーションメニューの操作について詳しくは、次ページ
「RMコンフィギュレーションメニューの設定」を参 照してください。
◆カメラ側のメニュー操作については、カメラのオペレーションマニュアル
またはシステムマニュアルを参照してください。
なお、一部のカメラでは、カメラメニューモード機能が使用できない場合
もあります 。詳しくは、ソニーの担当者にお問い合わせください。
