Sony SR85 - Page 31

(CS) 5
SR84 / SR85, CH33
6
7
󰆮
1: 󰂾󰅣󰅑󰁉
设置挡板可以提高直线标尺的安装精度，此外，重新安装直线标尺时可简化操作。

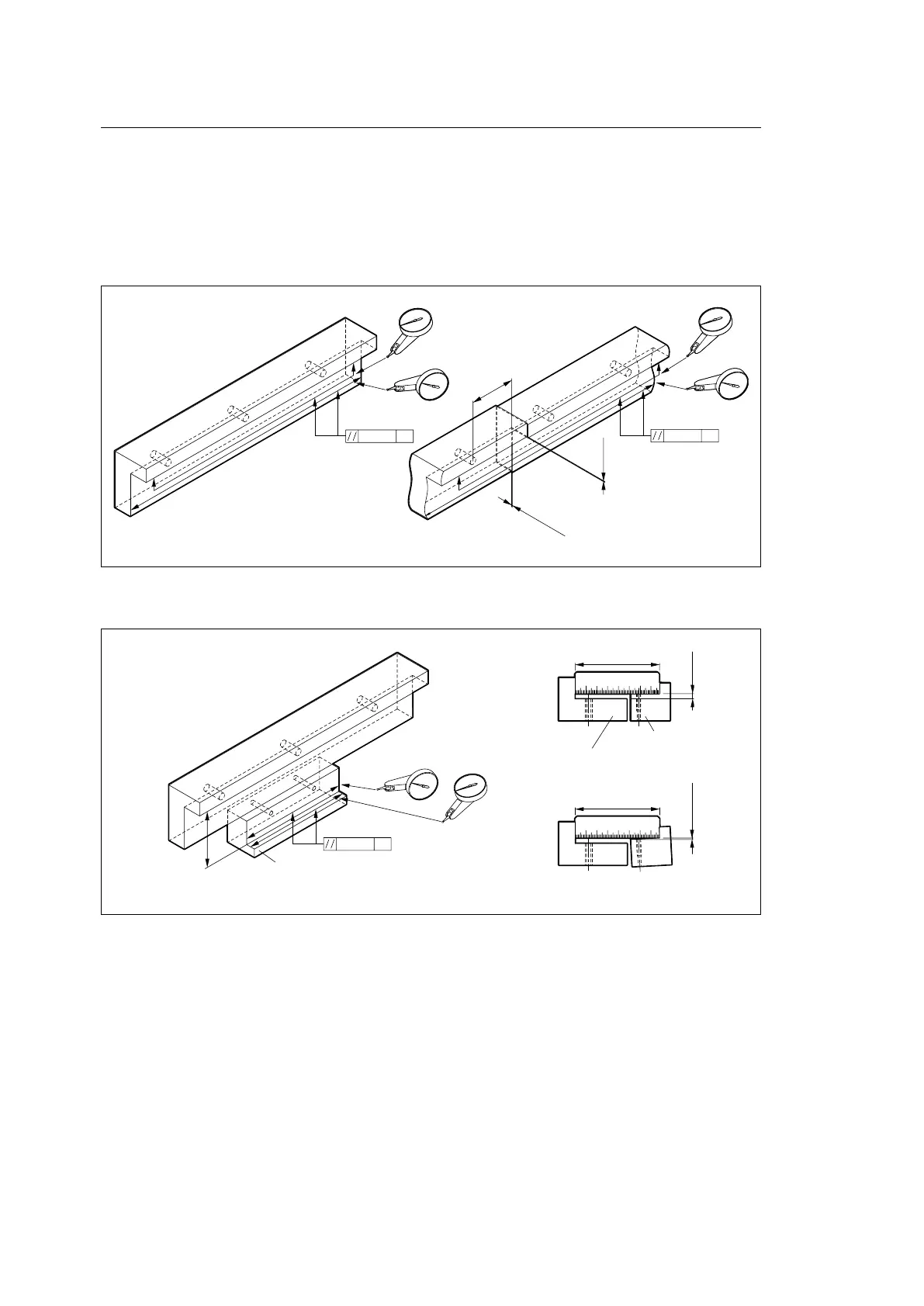

1. 确认并调整直线标尺托架相对于机械定位标识的平行度，然后加以固定。
如图所示，即使使用分割式托架时，也请以托架的全长为基准调整平行度。
2. 确认并调整滑块托架的高度和平行度，然后加以固定。
 : 
 : 
0.05 
0.05
50
0.05
MG
0.05
MG
󰅑

0.05
78
±0.3
5
±0.2
0.05
MG
78
±0.3
78
±0.3
󰅑


